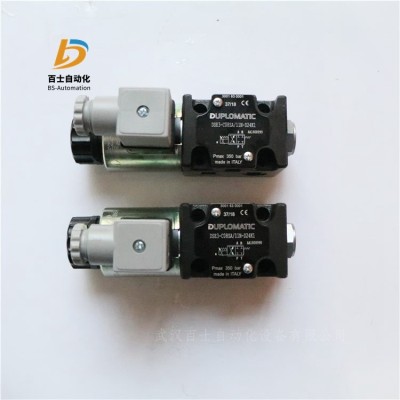

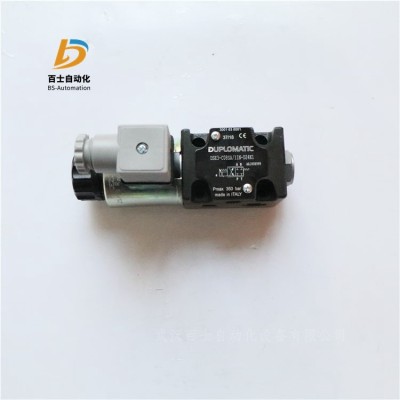

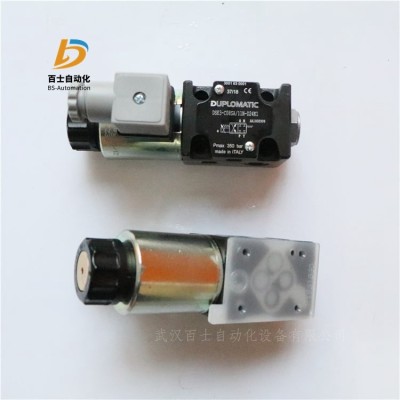

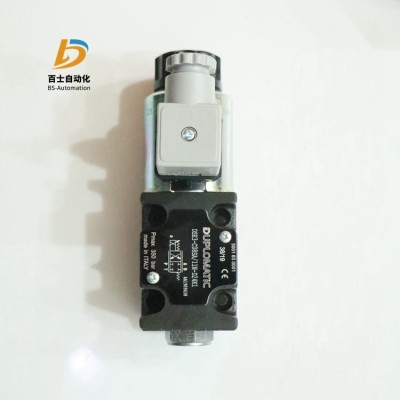

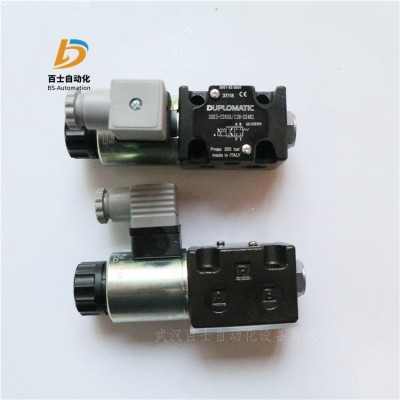

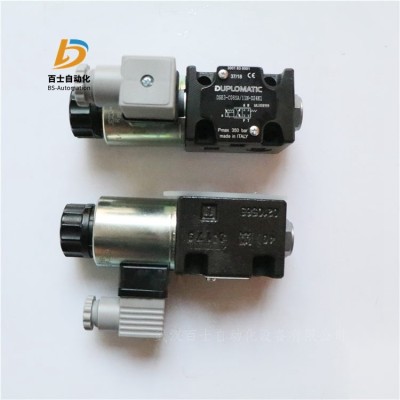

迪普马DUPLOMATIC比例阀DSE3-C08SA/11N-D24K1 原装正品
武汉百士自动化设备有限公司
雷青
通讯地址:湖北省武汉市蔡甸区长江路505号长江楚韵1栋2单元1502室
产品简介:
关于迪普马
意大利DUPLOMATIC公司自1952年进入液压领域以来。由于不断的追求技术创新、严格的质量管理和快
捷的售货服务,从而使迪普马成为了意大利品牌。
意大利迪普马公司开发的所有泵和阀标准(ISO4401、DIN、SAE等),与其他液压品牌有着良好的互换性;
而且还能在严酷的环境要求。其极限温度产品(使用温度低达-40C,高温达到150C),更是在环境要求严格
的太阳能和风能领域进行了应用。
性能参数:
迪普马DUPLOMATIC比例方向阀DSE3
-直动式比例方向阀 DSE3,油口符合 ISO 4401(CETOP RP 121H)标准。
-该阀可用于液压执行机构的方向和速度控制。
-该阀开度和流量调节,与电磁铁电流输入成比例。
-该阀可通过电流控制供给单元直接控制,或者和外部电气控制卡一起组合控制,从而充分发挥阀的性能。
-还可提供手柄式手动应急操作。
技术参数 (采用配套的电气控制单元,在温度50℃,液压油粘度36cSt条件下测得)
大工作压力:
油口 P - A - B 350bar
油口 T 210bar
公称流量(P-T压差ΔP=10bar) 1,3 - 4 - 8 - 16 - 26 l/min
滞环 (PWM 200 Hz) % Q max < 6%
重复精度 % Q max < ± 1,5%
环境温度范围 -20 / +60°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的高污染度 根据ISO 4406:1999 等级 18/16/13
推荐油液粘度 25cSt
重量:
单电磁铁阀 1,6kg
双电磁铁阀 2,0kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封(代号N)。对于HFDR 油液(磷酸酯)
,使用FPM 密封(代号V)。若使用
其他油液,例如HFA、HFB、HFC,请咨询我们。 当工作油温高于80 °C时,将会导致液压油和密封过快老
化与变质。请注意保持液压油稳定的物理和化学性能。
比例电磁铁
比例电磁铁由两部分组成:铁芯和线圈。
铁芯包含衔铁,以螺纹形式安装在阀体上,此设计可将摩擦维持至小值,从而减小滞环。
线圈通过锁紧螺母安装在铁芯上。
根据安装空间,可作360°旋转。
阶跃响应是指阀跟随输入参考信号的阶跃变化,达到90%设定值所需的时间。表中所列的典型阶跃响应时间,
是阀芯机能C16在P-T压差Δp=30bar条件下测得。
阶跃响应参考信号 0→→0
阶跃响应时间ms
DSE3-A* 50
DSE3-C* 40
安装
在不影响正确操作的条件下,DSE3阀可在任意方向安装。
请确保液压回路中没有空气。
阀可通过螺钉或者螺栓安装在平面上,安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果
平面度或者粗糙度达不到要求的小值,则阀和安装面之间很容易发生油液泄露。
手动应急操作
标准阀的手动应急操作集成在电磁铁的铁芯内。手动应急操作必须使用合适的工具,以不损坏铁芯的滑动表
面。
有四种不同的形式手动应急操作可供选择:
-CM型,带手动应急保护罩。
-CS型, 带有配M4螺钉的金属环螺母,以及可进行持续机械操作的锁紧螺母。
-CH型,手柄式手动应急操作。
-CK型,旋钮式。当设定螺钉旋紧至其位置和旋钮边缘对齐时,锁紧旋钮直至与阀芯接触:在这个位置上,手动
应急操作不会被激发且阀不得电。调整手动应急操作后,锁紧设定螺钉以防止旋钮变松。
电气控制单元
DSE3 - * * SA (SB)
EDC-112 24V DC电磁铁 插头式
EDC-142 12V DC电磁铁 插头式
EDM-M112 24V DC电磁铁 DIN EN 50022导轨式
EDM-M142 12V DC电磁铁 DIN EN 50022导轨式
UEIK-11 24V DC电磁铁 欧洲卡式
DSE3 - A* DSE3 - C*
EDM-M212 24V DC电磁铁 DIN EN 50022导轨式
EDM-M242 12V DC电磁铁 DIN EN 50022导轨式
UEIK-21 24V DC电磁铁 欧洲卡式
安装板
型号 PMMD-AI3G 底部油口
型号 PMMD-AL3G 侧面油口
P, T, A, B油口螺纹: 3/8” BSP
产品型号:
迪普马DUPLOMATIC比例阀DSE3
DSE3-C01/11N-D24K1
DSE3-C01SA/11N-D24K1
DSE3-C01SB/11N-D24K1
DSE3-C01/11V-D24K1
DSE3-C01SA/11V-D24K1
DSE3-C01SB/11V-D24K1
DSE3-C01/11N-D12K1
DSE3-C01SA/11N-D12K1
DSE3-C01SB/11N-D12K1
DSE3-C01/11V-D12K1
DSE3-C01SA/11V-D12K1
DSE3-C01SB/11V-D12K1
DSE3-C01/11N-D24K7
DSE3-C01SA/11N-D24K7
DSE3-C01SB/11N-D24K7
DSE3-C01/11V-D24K7
DSE3-C01SA/11V-D24K7
DSE3-C01SB/11V-D24K7
DSE3-C01/11N-D12K7
DSE3-C01SA/11N-D12K7
DSE3-C01SB/11N-D12K7
DSE3-C01/11V-D12K7
DSE3-C01SA/11V-D12K7
DSE3-C01SB/11V-D12K7
DSE3-C04/11N-D24K1
DSE3-C04SA/11N-D24K1
DSE3-C04SB/11N-D24K1
DSE3-C04/11V-D24K1
DSE3-C04SA/11V-D24K1
DSE3-C04SB/11V-D24K1
DSE3-C04/11N-D12K1
DSE3-C04SA/11N-D12K1
DSE3-C04SB/11N-D12K1
DSE3-C04/11V-D12K1
DSE3-C04SA/11V-D12K1
DSE3-C04SB/11V-D12K1
DSE3-C04/11N-D24K7
DSE3-C04SA/11N-D24K7
DSE3-C04SB/11N-D24K7
DSE3-C04/11V-D24K7
DSE3-C04SA/11V-D24K7
DSE3-C04SB/11V-D24K7
DSE3-C04/11N-D12K7
DSE3-C04SA/11N-D12K7
DSE3-C04SB/11N-D12K7
DSE3-C04/11V-D12K7
DSE3-C04SA/11V-D12K7
DSE3-C04SB/11V-D12K7
DSE3-A04/11N-D24K1
DSE3-A04SA/11N-D24K1
DSE3-A04SB/11N-D24K1
DSE3-A04/11V-D24K1
DSE3-A04SA/11V-D24K1
DSE3-A04SB/11V-D24K1
DSE3-A04/11N-D12K1
DSE3-A04SA/11N-D12K1
DSE3-A04SB/11N-D12K1
DSE3-A04/11V-D12K1
DSE3-A04SA/11V-D12K1
DSE3-A04SB/11V-D12K1
DSE3-A04/11N-D24K7
DSE3-A04SA/11N-D24K7
DSE3-A04SB/11N-D24K7
DSE3-A04/11V-D24K7
DSE3-A04SA/11V-D24K7
DSE3-A04SB/11V-D24K7
DSE3-A04/11N-D12K7
DSE3-A04SA/11N-D12K7
DSE3-A04SB/11N-D12K7
DSE3-A04/11V-D12K7
DSE3-A04SA/11V-D12K7
DSE3-A04SB/11V-D12K7
DSE3-C08/11N-D24K1
DSE3-C08SA/11N-D24K1
DSE3-C08SB/11N-D24K1
DSE3-C08/11V-D24K1
DSE3-C08SA/11V-D24K1
DSE3-C08SB/11V-D24K1
DSE3-C08/11N-D12K1
DSE3-C08SA/11N-D12K1
DSE3-C08SB/11N-D12K1
DSE3-C08/11V-D12K1
DSE3-C08SA/11V-D12K1
DSE3-C08SB/11V-D12K1
DSE3-C08/11N-D24K7
DSE3-C08SA/11N-D24K7
DSE3-C08SB/11N-D24K7
DSE3-C08/11V-D24K7
DSE3-C08SA/11V-D24K7
DSE3-C08SB/11V-D24K7
DSE3-C08/11N-D12K7
DSE3-C08SA/11N-D12K7
DSE3-C08SB/11N-D12K7
DSE3-C08/11V-D12K7
DSE3-C08SA/11V-D12K7
DSE3-C08SB/11V-D12K7
DSE3-A08/11N-D24K1
DSE3-A08SA/11N-D24K1
DSE3-A08SB/11N-D24K1
DSE3-A08/11V-D24K1
DSE3-A08SA/11V-D24K1
DSE3-A08SB/11V-D24K1
DSE3-A08/11N-D12K1
DSE3-A08SA/11N-D12K1
DSE3-A08SB/11N-D12K1
DSE3-A08/11V-D12K1
DSE3-A08SA/11V-D12K1
DSE3-A08SB/11V-D12K1
DSE3-A08/11N-D24K7
DSE3-A08SA/11N-D24K7
DSE3-A08SB/11N-D24K7
DSE3-A08/11V-D24K7
DSE3-A08SA/11V-D24K7
DSE3-A08SB/11V-D24K7
DSE3-A08/11N-D12K7
DSE3-A08SA/11N-D12K7
DSE3-A08SB/11N-D12K7
DSE3-A08/11V-D12K7
DSE3-A08SA/11V-D12K7
DSE3-A08SB/11V-D12K7
DSE3-C16/11N-D24K1
DSE3-C16SA/11N-D24K1
DSE3-C16SB/11N-D24K1
DSE3-C16/11V-D24K1
DSE3-C16SA/11V-D24K1
DSE3-C16SB/11V-D24K1
DSE3-C16/11N-D12K1
DSE3-C16SA/11N-D12K1
DSE3-C16SB/11N-D12K1
DSE3-C16/11V-D12K1
DSE3-C16SA/11V-D12K1
DSE3-C16SB/11V-D12K1
DSE3-C16/11N-D24K7
DSE3-C16SA/11N-D24K7
DSE3-C16SB/11N-D24K7
DSE3-C16/11V-D24K7
DSE3-C16SA/11V-D24K7
DSE3-C16SB/11V-D24K7
DSE3-C16/11N-D12K7
DSE3-C16SA/11N-D12K7
DSE3-C16SB/11N-D12K7
DSE3-C16/11V-D12K7
DSE3-C16SA/11V-D12K7
DSE3-C16SB/11V-D12K7
DSE3-A16/11N-D24K1
DSE3-A16SA/11N-D24K1
DSE3-A16SB/11N-D24K1
DSE3-A16/11V-D24K1
DSE3-A16SA/11V-D24K1
DSE3-A16SB/11V-D24K1
DSE3-A16/11N-D12K1
DSE3-A16SA/11N-D12K1
DSE3-A16SB/11N-D12K1
DSE3-A16/11V-D12K1
DSE3-A16SA/11V-D12K1
DSE3-A16SB/11V-D12K1
DSE3-A16/11N-D24K7
DSE3-A16SA/11N-D24K7
DSE3-A16SB/11N-D24K7
DSE3-A16/11V-D24K7
DSE3-A16SA/11V-D24K7
DSE3-A16SB/11V-D24K7
DSE3-A16/11N-D12K7
DSE3-A16SA/11N-D12K7
DSE3-A16SB/11N-D12K7
DSE3-A16/11V-D12K7
DSE3-A16SA/11V-D12K7
DSE3-A16SB/11V-D12K7
DSE3-C26/11N-D24K1
DSE3-C26SA/11N-D24K1
DSE3-C26SB/11N-D24K1
DSE3-C26/11V-D24K1
DSE3-C26SA/11V-D24K1
DSE3-C26SB/11V-D24K1
DSE3-C26/11N-D12K1
DSE3-C26SA/11N-D12K1
DSE3-C26SB/11N-D12K1
DSE3-C26/11V-D12K1
DSE3-C26SA/11V-D12K1
DSE3-C26SB/11V-D12K1
DSE3-C26/11N-D24K7
DSE3-C26SA/11N-D24K7
DSE3-C26SB/11N-D24K7
DSE3-C26/11V-D24K7
DSE3-C26SA/11V-D24K7
DSE3-C26SB/11V-D24K7
DSE3-C26/11N-D12K7
DSE3-C26SA/11N-D12K7
DSE3-C26SB/11N-D12K7
DSE3-C26/11V-D12K7
DSE3-C26SA/11V-D12K7
DSE3-C26SB/11V-D12K7
DSE3-A26/11N-D24K1
DSE3-A26SA/11N-D24K1
DSE3-A26SB/11N-D24K1
DSE3-A26/11V-D24K1
DSE3-A26SA/11V-D24K1
DSE3-A26SB/11V-D24K1
DSE3-A26/11N-D12K1
DSE3-A26SA/11N-D12K1
DSE3-A26SB/11N-D12K1
DSE3-A26/11V-D12K1
DSE3-A26SA/11V-D12K1
DSE3-A26SB/11V-D12K1
DSE3-A26/11N-D24K7
DSE3-A26SA/11N-D24K7
DSE3-A26SB/11N-D24K7
DSE3-A26/11V-D24K7
DSE3-A26SA/11V-D24K7
DSE3-A26SB/11V-D24K7
DSE3-A26/11N-D12K7
DSE3-A26SA/11N-D12K7
DSE3-A26SB/11N-D12K7
DSE3-A26/11V-D12K7
DSE3-A26SA/11V-D12K7
DSE3-A26SB/11V-D12K7
