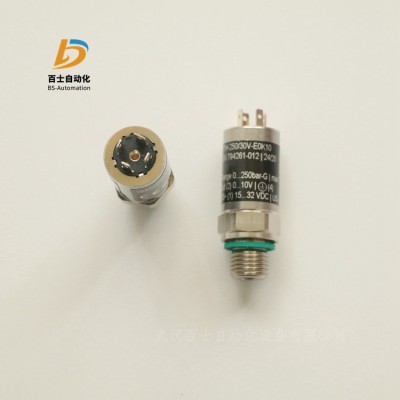

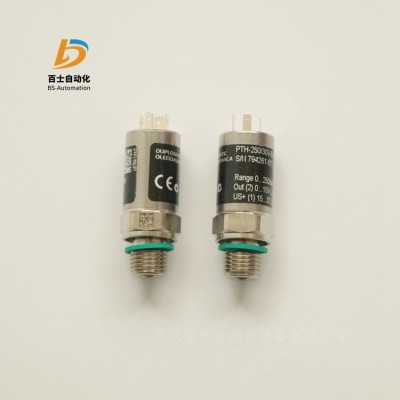

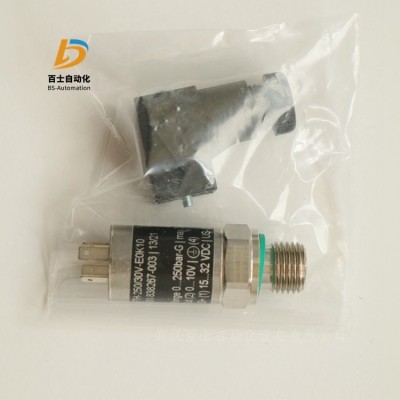

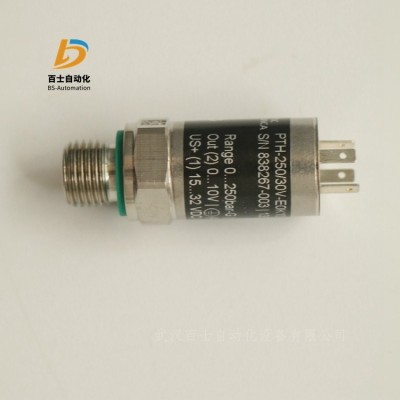

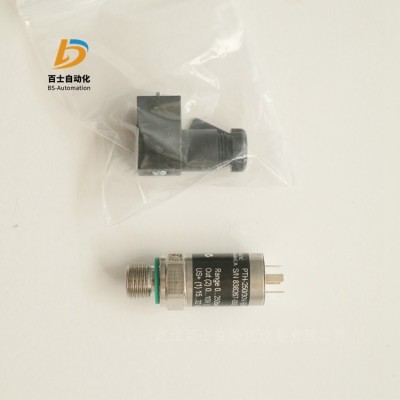

原装正品PTH-250/30V-E0K10 DUPLOMATIC压力传感器
武汉百士自动化设备有限公司
雷青
通讯地址:湖北省武汉市蔡甸区长江路505号长江楚韵1栋2单元1502室
产品简介:
关于迪普马
意大利DUPLOMATIC公司自1952年进入液压领域以来。由于不断的追求技术创新、严格的质量管理和快
捷的售货服务,从而使迪普马成为了意大利品牌。
意大利迪普马公司开发的所有泵和阀标准(ISO4401、DIN、SAE等),与其他液压品牌有着良好的互换性;
而且还能在严酷的环境要求。其极限温度产品(使用温度低达-40C,高温达到150C),更是在环境要求严格
的太阳能和风能领域进行了应用。
性能参数:
迪普马DUPLOMATIC压力传感器PTH系列
高工作压力 40 - 100 - 250 - 400 bar
使用说明
该系列压力传感器主要应用于工业应用领域和移动机械上。
该传感器的主要特性是能够在恶劣工作条件下保证功能的稳定性,尤其是在能够适应的油液工作温度范围方面,
可从低-40°C到高+120°C。
该传感器是基于受力-应变原理设计,利用SMT技术提供电路电源,确保其具有较高稳定性以及抗波动和抗外界
机械压力影响的能力。
与油液接触的每一组件都是不锈钢材质, 整个压力传感器均可防油。
带DIN型连接插头的传感器电气连接防护等级为IP65,而带M12型连接插头的传感器等级可达IP67。
该系列传感器可提供电流输出信号4 - 20 mA或者电压输出信号0 - 10 V,同时具有反向极性保护。
从40bar到400 bar,该系列传感器可提供4种不同压力范围。
技术参数
公称压力 PN 40-100-250-400bar
高动态压力 75% PN
大压力 200% PN
精度等级 0,5% PN
输出信号
电压 0...10V
电流 4...20mA
响应时间 < 1ms
滞环 ± 0,2% PN
重复精度 ± 0,05% PN
线性度 ± 0,2% PN
稳定性(1百万次循环后) ± 0,1% PN
工作温度范围 - 40/+120℃
热漂移 从0到+100 °C ± 1% PN
符合 EC 标准 辐射 61000-6-3 抗扰性 61000-6-2
可变电阻 > 20 G
压力接口 G 1/4” 带集成密封
电气连接

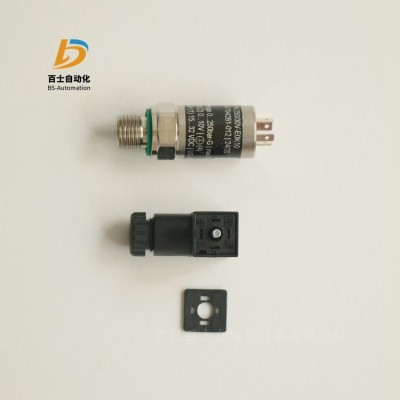

K10连接:3极+接地 DIN 43650简易型插头
K12连接(按需求提供)M12x1 4针直插头
保护等级 (EN 60529) K10连接:IP 65 K12连接:IP 67
环境温度范围 K10连接:- 20/+ 80℃ K12连接:- 25/+85℃
壳体材质 AISI 304
重量 0.1kg
传感器电压
PTH-*/20E0-*
该类传感器装有稳压器,能为电路提供稳定电压,不依赖于电源所供电压。
我们推荐稳定电源供应电压为24 VDC。
PTH-*/20E1-*
推荐电源供应电压为24 VDC ,负载电阻为700 Ohm。
迪普马DUPLOMATIC压力传感器型号:
PTH-250/30V-E0K10
产品型号:
迪普马DUPLOMATIC压力传感器
PTH-040/30V-E0K10
PTH-100/30V-E0K10
PTH-250/30V-E0K10
PTH-400/30V-E0K10
PTH-040/30V-E1K10
PTH-100/30V-E1K10
PTH-250/30V-E1K10
PTH-400/30V-E1K10
PTH-040/30V-E0K12
PTH-100/30V-E0K12
PTH-250/30V-E0K12
PTH-400/30V-E0K12
PTH-040/30V-E1K12
PTH-100/30V-E1K12
PTH-250/30V-E1K12
PTH-400/30V-E1K12
PTH-040/30N-E0K10
PTH-100/30N-E0K10
PTH-250/30N-E0K10
PTH-400/30N-E0K10
PTH-040/30N-E1K10
PTH-100/30N-E1K10
PTH-250/30N-E1K10
PTH-400/30N-E1K10
PTH-040/30N-E0K12
PTH-100/30N-E0K12
PTH-250/30N-E0K12
PTH-400/30N-E0K12
PTH-040/30N-E1K12
PTH-100/30N-E1K12
PTH-250/30N-E1K12
PTH-400/30N-E1K12
