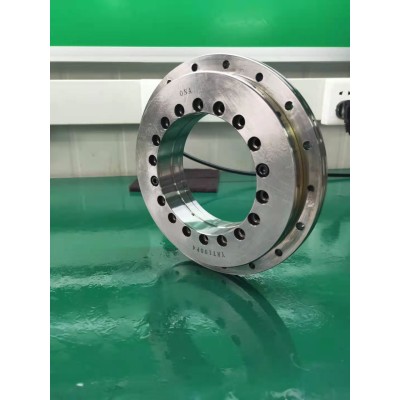

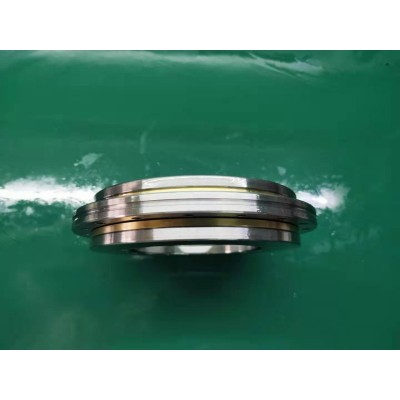

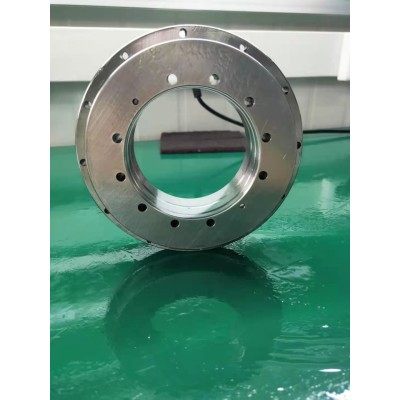

YRT转台轴承由一个推力/向心座圈，一个推力/向心轴圈，一个推力垫圈，两个滚针保持架组件和一组向心圆柱滚子组成，座圈和轴圈有均布的安装用螺钉孔。该轴承具有高轴向和径向承载能力，高倾斜钢度和极高的精度。适用于数控回转工作台，分度头，直驱电机，立式磨床，滚齿机等精密装置。
轴承代号Type | 外形尺寸 Dimension | 固定孔The fixing holes | |||||||||||||
d | D | H | H1 | H2 | C | d1 | dn | dm | 内圈 Inner ring | 外圈Outer ring | |||||
单位：mm Unit：mm | do | ds | Ts | 数量4） QTY4) | dL | 数量4）QTY4) | |||||||||
mm | mm | ||||||||||||||
YRT50 | 50 | 126 | 30 | 20 | 10 | 10 | 105 | 63 | 116 | 5.6 | 9 | 4.2 | 10 | 5.6 | 12 |
YRT80 | 80 | 146 | 35 | 23.35 | 11.65 | 12 | 130 | 92 | 138 | 5.6 | 10 | 4.2 | 10 | 4.6 | 12 |
YRT100 | 100 | 185 | 38 | 25 | 13 | 12 | 160 | 112 | 170 | 5.6 | 10 | 5.4 | 16 | 5.6 | 15 |
YRT120 | 120 | 210 | 40 | 26 | 14 | 12 | 184 | 135 | 195 | 7 | 11 | 6.2 | 22 | 7 | 21 |
YRT150 | 150 | 240 | 40 | 26 | 14 | 12 | 214 | 165 | 225 | 7 | 11 | 6.2 | 34 | 7 | 33 |
YRT180 | 180 | 280 | 43 | 29 | 14 | 15 | 244 | 194 | 260 | 7 | 11 | 6.2 | 46 | 7 | 45 |
注： ◆包括联接螺钉孔和螺纹退卸孔，圆周均布
◆用于12.9级螺栓的拧紧力矩。
◆用于轴与轴承座的固定孔，注意轴承固定孔的节距和等分.
