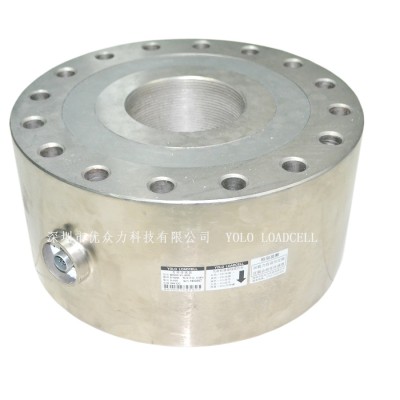

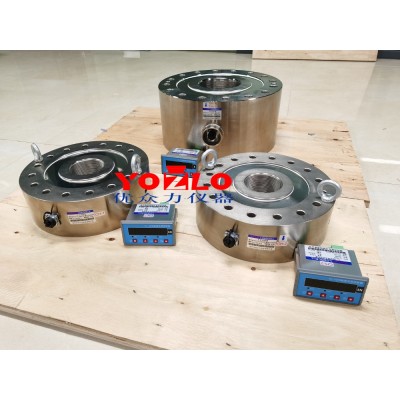

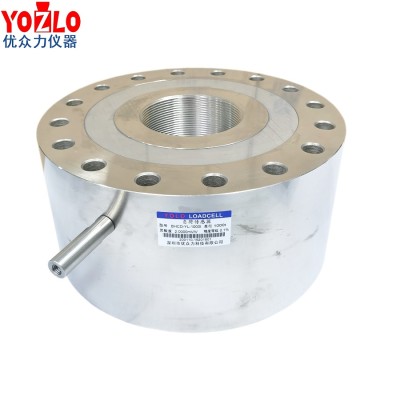

智舜测控250吨轮辐式称重传感器 轮辐式压力测力传感器

2024-01-10 17:07130
价格 2200.00
发货 广东深圳付款后3天内
品牌 智舜测控
型号 BHCD
精度等级 C3
灵敏度 2.0±0.1mV/V
库存 10起订1件
产品详情

    轮辐式传感器是什么?轮辐式称重传感器,顾名思义像一个车轮,轮辐在轮毂与轮箍之间成对称分布,多为 4、6、8 个。它具有高度低,稳定性好;抗偏心载荷、侧向载荷能力强;线性和重复性好;过载能力强,通过控制轮毂与支撑底面之间的间隙,过载能力可达 300%以上;弹性元件为一对称的整体结构,其各方向的热膨胀一致性好,温度系数低;弹性元件结构便于实现上、下圆膜片焊接密封,密封等级可达 IP68。轮辐式称重传感器的主要缺点是滞后误差较大,需要通过结构设计和制造工艺加以改善。

智舜测控轮辐式力传感器是采用轮幅式弹性体结构,利用剪切式应力原理制作的力传感器。拉压双向结构受力,全密封防水,防护等级IP68,适用于拉压力值检测、试验机测力,料斗秤称重及各种称重、测力的工业测量控制系统中。

精度:0.3%F.S,可通过第三方计量0.3%级校准证书要求;

应用:拉压力试验机,院校力值测控及各种称重、测力的工业测量控制系统中;也可以做为标准测力传感器校准;

优点:抗偏载性和侧向载荷能力强、过载能力强、不受加载点和支撑边界影响、应力发布均匀、线性好、称重传感器固定不旋转。

轮辐式传感器的工作原理:

    轮辐式称重传感器线圈组件与壳体固定,磁铁用柔软弹簧支承。两者的阻尼都是由金属骨架和磁场发生相对运动而产生的电磁阻尼。动圈式和动铁式的工作原理是完全相同的,当壳体随被测振动体 一起振动时,由于弹簧较软,运动部件质量相对较大,因此振动频率足够高(远高于传感器的固有频率)时,运动部件的惯性很大,来不及跟随振动体一起振动,近于静止不动,振动能量几乎全被弹簧吸收,磁铁与线圈之间的相对运动速度接近于振动体振动速度。线圈与磁铁间相对运动使线圈切割磁力线,轮辐式称重传感器产生与运动速度成正比的感应电动势,线圈处于工作气隙磁场中的匝数,称为工作匝数;工作气隙中磁感 应强度;每匝线圈的平均长度。
