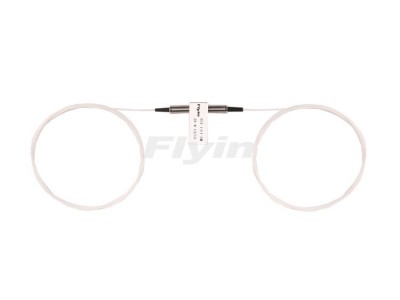

深圳飞宇推出的1×1机械式光开关性能处于业界领先水平,具有插损低、体积小等优点,是用于动态配置分插复用器OADM、交叉连接器OXC、系统监测与保护的理想器件,纤小的封装更易于集成进高密度的光通信系统中,有锁定和非锁定两种控制类型。
产品特点 | 产品应用 |
低插入损耗 | 城域网 |
低信道干扰 | 实验室研发 |
波长范围宽 | 系统监测 |
锁定及非锁定两种控制类型 | 动态配置分插复用 |
高稳定性和可靠性 | 传输和接收保护 |
网络测试系统 |
包装尺寸
技术参数
型号 | FY-1×1T | |
工作波长(nm) | 850 | 1260~1650 |
测试波长 | 850 | 1310/1490/1550/1625/1650 |
插入损耗(dB) | Typ:0.5 Max:0.8 | Typ:0.4 Max:0.6 |
回波损耗(dB) | MM≥30 SM≥50 | |
串扰(dB) | MM≥65 SM≥70 | |
偏振相关损耗(dB) | ≤0.05 | |
波长相关损耗(dB) | ≤0.25 | |
温度相关损耗(dB) | ≤0.25 | |
重复性(dB) | ≤±0.02 | |
工作电压(V) | 3.0 or 5.0 | |
使用寿命(time) | ≥10^7 | |
切换时间(ms) | ≤8 | |
传输光功率(mW) | ≤500 | |
工作温度(℃) | -20~+70 | |
储存温度(℃) | -40~+85 | |
尺寸(mm) | (L)27.0×(W)12.6×(H)8.0(±0.2) |
以上参数不包含连接头
引脚定义
类型 | 引脚 | 电驱动 | 监测状态 | ||||||
1×1 | channel | Pin1 | Pin5 | Pin6 | Pin10 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 |
锁定 | P1-P2 | V+ | GND | -- | -- | Open | Close | Close | Open |
Light close | -- | -- | GND | V+ | Close | Open | Open | Close | |
非锁定 | P1-P2 | V+ | -- | -- | GND | Open | Close | Close | Open |
Light close | -- | -- | -- | -- | Close | Open | Open | Close |
光路
规格 | 电压 | 电流 | 电阻 |
5V锁定 | 4.5~5.5 | 36~44mA | 125Ω |
5V非锁定 | 4.5~5.5 | 26~32mA | 175Ω |
3V锁定 | 2.7~3.3 | 54~66mA | 50Ω |
3V非锁定 | 2.7~3.3 | 39~47mA | 70Ω |
