负压过滤器装置 负压灭菌过滤器
4国产品牌滤芯均为我司生产的替代原厂品牌滤芯，其过滤滤材采用德国原装进口HV公司产品，注册商标为“佳洁”牌。本公司涉及的其它品牌均无品牌意义，只是作为产品型号参照和客户选型对照使用。进口滤芯和过滤器为原装进口，有防伪标志。我司长期为国内各大企业贴牌生产各种款式的压缩空气精密过滤器滤芯。欢迎来电咨询！
一、产品介绍

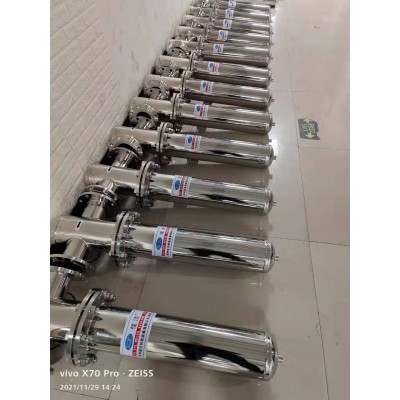

负压除菌过滤器主要是采用超大面积的除菌滤芯，快装式结构，过滤精度为0.22μ0.01μ，使用121℃洁净蒸汽定期灭菌，能99.995%除去细菌及各种噬菌体。是yi用中心吸引系统行业里必须的环节，除菌过滤器是负压空气除菌的好选择。除菌过滤器采用304或316L不锈钢材质制造壳体，并配合镜面抛光，达到无寄生细菌死角。除菌过滤器的滤芯采用蒸汽灭菌的PTFE折叠滤芯。滤芯具有抗高压、高温、疏水、高密度特性。
二、安装与配置
1.安装时，必须按照过滤器上的空气进出口标签连接好管道。否则将进出口反装会严重影响过滤效果。为了便于使用和更换维修,过滤器应按下图所示的标准管线进行安装。
2.yi用除菌过滤器安装示意图 （多台真空泵）

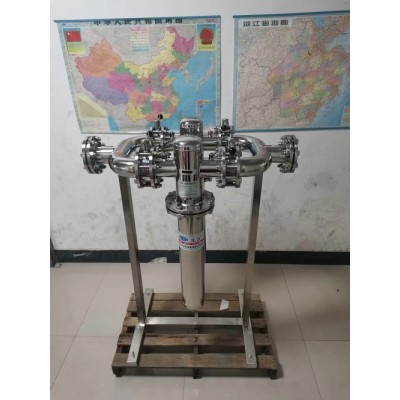

3.yi用除菌过滤器一备一用安装示意图（单台真空泵）
一备一用使用方法A过滤器使用①.打开A1 A2阀门，②.关闭B1 B2 Z1 Z2阀门，使用3天后A过滤器需要蒸汽灭菌时切换至B过滤器使用①.打开B1 B2，②.关闭A1 A2，③.打开Z1（蒸汽阀门） ④20-30分钟后关闭Z1，同样方式切换AB过滤器 交替使用，如有特大疫情真空泵超负荷运行可以同时使用A B二台过滤器①.打开A1 A2 B1 B2阀门，②.关闭Z1 Z2阀门。
负压除菌系统安装顺序：进气管路---集污罐—真空罐—3.不锈钢负压除菌过滤器（好每台真空泵前加一台，方便更换滤芯等维护保养，如果只在总管上加一台，请一定要加装旁路，在出气口预留蒸汽或消毒液接入口）—4.真空泵--（水环式加气水分离器）5.不锈钢排气口除菌过滤器---室外楼顶排放（远离其它吸气设备，便于废气扩散。外壳必须用304不锈钢材质内无滋生细菌的卫生死角，切不可用铝合金或碳钢替代；整个过滤器要可以承受高温蒸汽杀菌。（铝合金和碳钢会氧化腐蚀，滤芯必须要用疏水型聚四氟（PTFE滤膜）除菌滤材（0.01微米），并且通过完整性检测才能有效截留细菌和病毒，而不能采用硼硅酸纤维等（为普通工业凝聚油水用。
三、除菌过滤器的特点
（1）除菌过滤器一般采用十字悬挂式，水平进出。多芯过滤器可设计成落地式。
（2）有些使用场合根据实际需要分成预过滤器、精过滤器两种。
（3）空气流向：从外向内穿过滤芯，请根据壳体标签上箭头方向安装。
（4）进入除菌过滤器的空气必须先经过储气罐稳压预过滤器，否则将影响除菌滤芯的寿命，达不到预期的除菌效果。
（5）定期杀菌，根据实际使用情况每周1~2次，每次30分钟，采用经过洁净饱和蒸汽杀菌。蒸汽温度＜121℃，蒸汽压力＜0.3MPa。阀门须缓慢开关。灭菌过程须专人看管。
（6）经过100次蒸汽杀菌后或滤芯压差达到0.07-1.0MPa时，应更换新的除菌滤芯。
卫生级过滤器筒体全部采用you质304不锈钢材料制造，每台过滤器都是经过严格的选材及精心制造而成，无裂缝的流线型设计，具有良好的表面和大的耐腐蚀能力，以达到防止细菌污染的质量标准，严格满足GMP标准要求。
四、滤芯的更换注意事项（旧滤芯是感染性废物风险很高）
（1）滤芯是易耗品，为保证过滤效果，请每使用3-6个月更换一次。
（2） 请按排专业的人员更换滤芯，并做好个人防护工作，穿戴好护目镜，口罩和防护服等（参考GB11651《个体防护装备选用规范》），建议更换前用对过滤器用蒸汽杀菌，无蒸汽条件可往过滤器内注入75%乙醇并保持半小时杀菌 。
（3） 更换时严禁无关人员进入现场，更换完成后，可能会有传染源从管路跑出，需用紫外线等方法对泵房空间进行消毒杀菌，并且在一段时间内严禁人员入内。
（4）旧滤芯请按传染性污染物的相关处置要求进行无害化处理，严禁随意丢抛弃。
如有大真空泵超负荷运行可以同时使用AB二台过滤器①.打开A1A2B1B2阀门，（1）除菌过滤器一般采用十字悬挂式，水平进出。多芯过滤器可设计成落地式。（2）有些使用场合根据实际需要分成预过滤器、精过滤器两种。（3）空气流向：从外向内穿过滤芯，请根据壳体标签上箭头方向安装。（4）进入除菌过滤器的空气必须先经过储气罐稳压预过滤器，否则将影响除菌滤芯的寿命，达不到预期的除菌效果。（5）定期杀菌，根据实际使用情况每周1~2次。每次30分钟，采用经过洁净饱和蒸汽杀菌。蒸汽温度＜121℃，蒸汽压力＜0.3MPa。阀门须缓慢开关。灭菌过程须专人看管。（6）经过100次蒸汽杀菌后或滤芯压差达到0.07-1.0MPa时。
