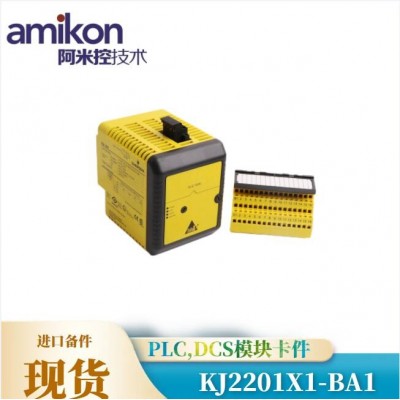

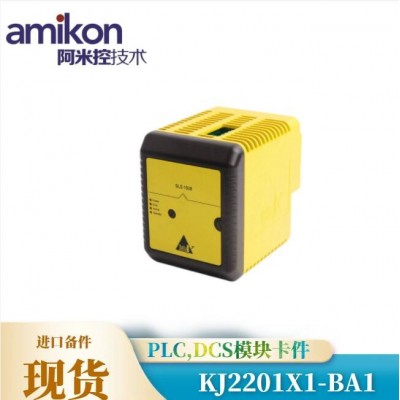

EMERSON,KJ2201X1-BA1

EMERSON,KJ2201X1-BA1

EMERSON,KJ2201X1-BA1

我们的优势品牌黑马HIMA，AB,ABB,英维斯，GE，本特利，福克斯波罗，西屋，艾默生，霍尼韦尔，EPRO ，ICS，横河，等等模块卡件。

为制造业提供行业领先的零件、服务和速度。

为 165 个的 51,869 名客户提供 1,920,824 个零件

机器故障和停机会使制造商损失数百万美元的收入。阿米控技术让您触手可及的自动化零件世界。无论是过时的、停车的还是新的自动化部件，当您需要我们时，我们都会在这里。

信号输入

模块有两路独立的传感器信号输入： SENS 1H（z8）/SENS 1L（z10）和SENS 2H（d8）/SENS 2L（d10）。与之匹配的传感器既可以是涡流传感器，如德国epro公司生产的PR6423+CON021，也可以是霍尔效应传感器，如PR9376。输入电压范围为0…-27.3 V dc 。

模块为传感器提供两路-26.75 V 直流电源，见接线图。

     SENS 1+（z6）/SENS 1-（b6）和SENS 2+（d6）/SENS 2-（b8）。

传感器信号可以在模块前面板上SMB接口处测到，所测信号为输入信号x 0.15。

信号输出

a.  模块有两路TTL脉冲输出，每个通道一路，电压0…+5V。

脉冲的宽度和频率与传感器信号一致。该信号既可在后面端子（z14/ z16）输出，也可在前面板SMB接口“Pulse”处测得。

b.  键相信号输出

模块有两路键相信号输出，每个通道一路，输出电压为24V。

键相信号可以由键相槽处测到，此时键相信号不仅表示转速，还可以确定轴在转动时的位置。这对分析诊断系统MMS6851尤为重要。

由转速测量齿盘也可以得到键相信号，但该信号不具备确定轴的位置的功能。

键相信号输出端子为（d14/ b14）和（d16/ b16），该输出用于控制其它MMS6000模块的采样及控制。

需要注意的是，在一路键相输出上最多只能并接15个MMS6000模块。

c.  特征值输出

模块有两路表示转速的电流输出0/4…20mA，每个通道一路，输出端子为z18/ b18 z20/ b20。
