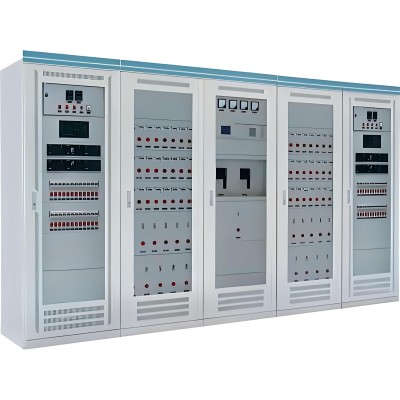

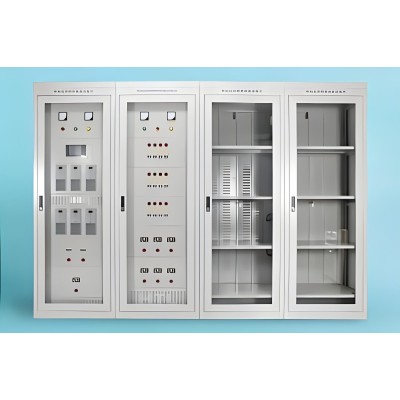

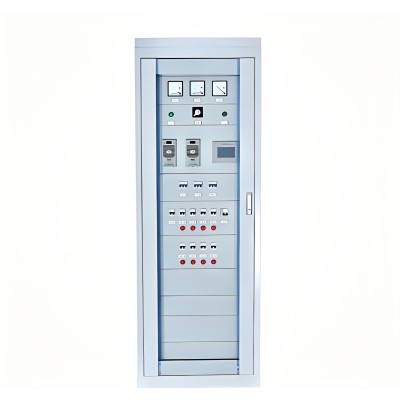

GZDW系列直流电源柜GZDW-100AH/220V定制生产安装调试维修

适用范围：
     GZDW系列直流电源柜适用于10～500kV变电站、发电厂、水电站和开闭所及用户变，为高压开关分合闸、综合自动 保护装置和事故照明提供控制保护电源。同时也可应用于其它需要直流电源的场所。

2.工作原理：
两路市电经过交流切换输入，给高频整流模块供电；高频整流模块将交流市电转换为直流电，给蓄电池组充电及向合闸母线供电，同时合闸母线通过降压装置给控制母线供电。中央监控器分别对交直流配电单元、高频整流模块、电池充电管理、电池巡检单元、绝缘检测单元进行集中设置与管理。并可通过RS232/485后台通讯接口联接到后台监控中心，实现遥测、遥信、遥调、遥控的“四遥”功能。实现无人值守功能

3.技术参数表

4.使用环境条件
1、环境温度：-10℃～＋45℃；
2、海拔高度：不超过2400m；
3、相对湿度：日平均值不大于95％，月平均值不大于90％；
4、地震烈度：不超过8度；
5、安装垂直倾斜度：不超过5°；
6、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；
7、微控制器抗噪声：1000V 1µS脉冲1分钟；
8、无强电磁场干扰；
9、使用环境与上述不符时，由用户与厂家协商解决。

5.外形尺寸：
