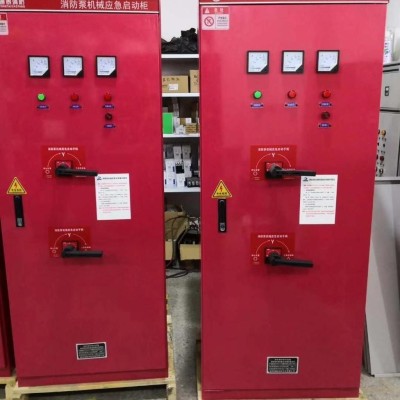

供应消防机械应急启动装置125A/250A/400A/630A/800A 星三角启动 机械应急强启柜
消防机械应急启动装置功能说明
一、根据《消防给水及消火栓系统技术规范》GB50974-2014标准11.0.12条规定,本条为强制性条文(黑体字),压力启动、远程启动和硬拉线启动都是通过继电器来实现自动启泵的,若继电器和弱电信号故障不能自动启动消防泵时,应依靠消防泵控制柜设置的“机械应急启动装置”直接启动消防泵,当弱电信号和硬拉线启泵继电器故障且消防泵控制柜内二次线路故障和电器故障不能使消防泵自动或手动启动,所以在火警紧急情况下,本条强制规定只要在正常供电情况下,无论消防泵控制柜内控制线路损坏如何,都能强制直接启泵,以保证火灾时扑救及时性,该“机械应急启动装置”是通过机械连锁装置直接传动,来实现直接启动消防泵的装置。该装置可配置星三角启动和降压启动两种方式。“机械应急启动装置”启动手柄平时处于停止状态(带锁),紧急火警时必须由管理人员操作(机械应急启动装置带锁,平时由有权限的人保管,且此时从报警到消防泵正常供水的时间不大于5min,这个时间包含了管理人员从控制室到泵房的时间以及包括消防泵从强制启动到正常供水的时间)。
二、 产品配置可根据用户几种情况实现
1、消防、喷淋泵控制柜已安装,可在消防泵、喷淋泵控制柜前增加消防应急启动控制柜(独立),电源由双电源柜引来,“机械应急启动装置”输出和原控制柜内输出端子相连接,以实现应急直接启动消防泵。
2、消防泵、喷淋泵控制柜为星三角启动方式时由二组“机械应急启动装置”分别启动1#、2#泵,火警时可启动1#、2#泵任何一台;启动时手柄按下90°,启动后必须待火情实际情况,由有管理权限的人手动停泵(不可自动停泵或火警时手动停泵)。
3、消防泵、喷淋泵控制柜为降压启动方式时,由一组“机械应急启动装置”分别启动1#、2#泵,火警时可启动1#、2#泵的任何一台,启动时手柄向左按下90°为1#泵启动,向右按下90°为2#泵启动,均为强制启动,启动后必须待火情实际情况,由有管理权限的人手动停泵(不可自动停泵或火警时手动停泵)。
4、如用户、业主同时采购我公司消防泵、喷淋泵控制柜,即消防、喷淋泵控制柜一体的(自带“机械应急启动装置”)功能同上,以实现新规范、新标准要求,本公司产品保证通过消防验收。
自国家出台GB50974-2014消防给水及消火栓系统技术规范以来,公司集中全体人员学习新规范,新要求,为了响应新规范新要求,公司技术部,集中一切力量,经过几个月的努力,以过无数次的试验,研究并开发出了高位消防水箱流量开关(即消防稳压设备流量开关控制直启消防泵装置)及型号为YJQ2型消防泵机械手动应急启动装置。
高位消防水箱流量开关安装在高位消防水箱的水管上,当高位消防水箱水位下降,也即水箱出水管上流量开关感受到水的流动,转换成电信号,直接自动启动消防水泵,这样保证遇火警时,确保了消防给水的可靠性。
YJQ2型消防泵机械手动应急启动装置,此设备装置有星三角和自耦降压两种启动方式。当消防水泵控制柜内的控制线路发生故障而不能使消防水泵自动启动时,而立即修理又会遇到人员素质及时间上的限制,火警又是一种紧急状况,这种装置能保证在供电正常的条件下,无论线路如何都能强制启动,保证了火灾扑救的及时性。
产品优势:机械应急起动装置采用改进型CM1塑壳断路器,对灭弧罩加以改进,能有效防止电流过大产生的拉弧现象;
机械连杆可定制:10CM 20CM 40CM 60CM 灵活配置,灵活使用;按下手柄可加配安全锁,防止误操作。
消防泵机械应急启动装置产品选型
产品名称 产品型号 控制方式和功率
消防电气控制装置(消防泵机械应急启动装置)YJQ2-125A-6P 星三角起动,≤30KW
消防电气控制装置(消防泵机械应急启动装置)YJQ2-225A-6P 星三角起动,≤55KW
消防电气控制装置(消防泵机械应急启动装置)YJQ2-400A-6P 星三角起动,≤90KW
消防电气控制装置(消防泵机械应急启动装置) YJQ2-630A-6P 星三角起动,≤132KW
消防电气控制装置(消防泵机械应急启动装置)YJQ2-800A-6P 星三角起动,≤160KW
消防泵机械应急启动装置主要技术参数机械式联锁控制方式权限开关控制控制功率11-160KW开关合闸指示星三角、软启、变频联动控制方式(可选配)手柄或操作杆应设置成只向一个方向移动,即从断开位置到终的运行位隔离器和断路器操作手柄,可同时操作隔离器和断路器。机械应急启动操作手柄,用于以机械方式闭合接触器。
