鹤壁陶瓷耐磨料厂家 下壳体龟甲网胶泥技术要求
鹤壁陶瓷耐磨料厂家 下壳体龟甲网胶泥技术要求,陶瓷耐磨料采用磷酸盐溶液作结合剂,配刚玉骨料,刚玉粉,α-Al2O3,SiC微粉,微粉及多种外加剂,施工完毕后可直接点火生产的新型耐磨耐火涂抹料。它具有附着力强,耐磨损,耐化学侵蚀,养护时间短,可与各种耐火材料结合等点。
一、 包装 陶瓷耐磨料为25kg/袋包装,内置塑料袋小包装促凝剂(用以调节可塑料初凝时间),同时配桶装盐溶液作结合剂,加入量为袋装粉料的12%左右。
二、 贮存 陶瓷耐磨料存放在干燥库房内,不得雨淋,受潮,保质期为12个月。
三、 施工说明
1、搅拌准备:采用强制搅拌机拌和,所有搅拌工具清洁,不得混有泥沙、石灰、硅酸盐水泥等杂物。
2、促凝剂加入,根据施工环境温度,选择促凝剂合适加入量。温度小于20℃时,促凝剂可全部加入;大于20℃时可根据施工时间要求,适当调节凝剂加入量。
3、搅拌:每次搅拌以加入4-6袋-150公斤耐磨陶瓷涂料为宜,然后加入凝剂干混2分钟,而后加入 盐溶液12-18公斤左右,搅拌成“面团状”,有塑性时方可放料使用。

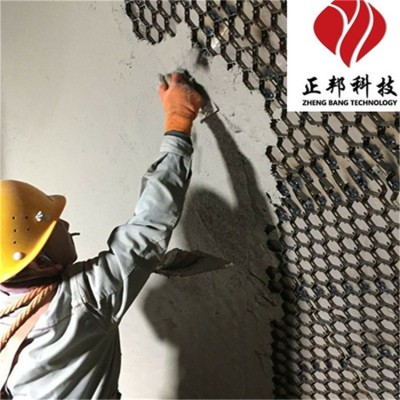

4、施工:将施工部位清理干净,内壁不得粘有杂物浮尘。 清理龟甲网或扒钉上面浮着物,清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨陶瓷涂料,施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件,且间距不大于50mm。
5、待耐磨陶瓷涂料初凝后,自然养护24小时以后施工部位即可移动,同时也可以点火生产。
6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。
7、此材料不得与其它任何浇注料混合使用,已初凝耐磨涂料不能再加胶水搅拌使用,应废弃。
8、该耐磨陶瓷涂料施工完毕初凝后,无需养护、烘烤、直接点火升温使用,且不影响其使用性能。
