规格型号:QJB2.5/8-400/3-740S不锈钢冲压式潜水搅拌机
功率:2.5kw
叶轮直径:400mm
叶轮转速 740rpm
材质:不锈钢
安装系统:II型(滑轨葫芦式),材质可定制碳钢、304不锈钢、316不锈钢等。
推力 800N
QJB型潜水搅拌机产品描述:
产品用途
QJB型潜水搅拌机可分为混合搅拌系列和低速推流系列。
混合搅拌系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体。
QJB型潜水搅拌机产品型号说明
QJB2.5/8-400/3-740S
QJB------潜水搅拌机(推流器)的拼音缩写
2.5-----电机功率(KW)
8-----电机级数
400-----叶轮直径mm
3-----叶片数
740-----额定转数(r/min)

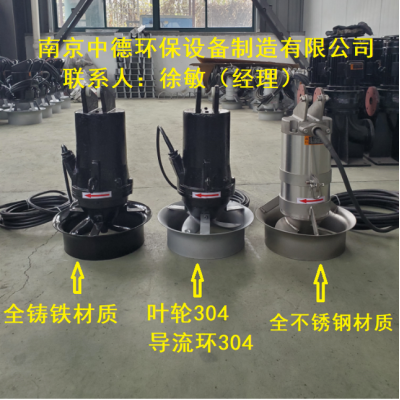

C/S/P/AL-----材质:C代表铸铁,S代表不锈钢,P代表聚氨酯,AL代表铝
QJB潜水搅拌机的技术参数
QJB搅拌机型号 | 额定功率(kw) | 额定电流(A) | 叶轮直径(mm) | 叶轮轮速(r/min) | 重量(kg) | |
铸件式搅拌机 | QJBO.85/8-260/3-740/C/S | 0.85 | 4 | 260 | 740 | 55 |
QJB1.5/6-260/3-960/c/s | 1.5 | 4 | 260 | 960 | 55 | |
QJB2.2/8-320/3-740/c/s | 2.2 | 5.9 | 320 | 740 | 110 | |
QJB4/6-320/3-960/c/s | 4 | 10.3 | 320 | 960 | 115 | |
QJB5.5/4-670/3-295/c/s | 5.5 | 11.3 | 670 | 295 | 350 | |
QJB7.5/4-670/3-330/c/s | 7.5 | 15 | 670 | 330 | 360 | |
QJB11/4-790/3-303/c/s | 11 | 23.4 | 790 | 303 | 400 | |
QJB15/4-790/3-360/c/s | 15 | 29.7 | 790 | 360 | 410 | |
冲压式搅拌机 | QJB1.5/8-400/3-740/s | 1.5 | 4.4 | 400 | 740 | 100 |
QJB2.5/8-400/3-740/s | 2.5 | 7 | 400 | 740 | 100 | |
QJB3/8-400/3-740/s | 3 | 8.6 | 400 | 740 | 100 | |
QJB4/12-615/3-480/s | 4 | 18 | 615 | 480 | 184 | |
QJB5/12-615/3-480/s | 5 | 20 | 615 | 480 | 184 | |
QJB7.5/12-615/3-480/s | 7.5 | 28 | 615 | 480 | 229 | |
QJB10/12-615/3-480/s | 10 | 32 | 615 | 480 | 229 | |
低速推流搅拌机 | QJB3/2-1100/2-135/P | 3 | 6.4 | 1100 | 135 | 135 |
QJB1.5/4-1800/2-42/P | 1.5 | 3.6 | 1800 | 42 | 158 | |
QJB2.2/4-1800/2-50/P | 2.2 | 4.9 | 1800 | 50 | 162 | |
QJB3/4-1800/2-56/P | 3 | 6.8 | 1800 | 56 | 162 | |
QJB4/4-1800/2-65/P | 4 | 8.8 | 1800 | 65 | 165 | |
QJB1.5/4-2500/2-36/P | 1.5 | 3.6 | 2500 | 36 | 170 | |
QJB4/4-2500/2-42/P | 4 | 8.8 | 2500 | 42 | 185 | |
QJB5/4-2500/2-56/P | 5 | 11 | 2500 | 56 | 185 |
QJB型潜水搅拌机性能特点
1、QJB型潜水搅拌机结构紧凑操作维护简单、安装检修方便、使用寿命长。
2、叶轮具有的水力设计结构,工作效率高,后掠式叶片具有自洁功能可防杂物缠绕、堵塞。
3、与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀。
4、电机绕组绝缘等级为级,防护等级为IP68,选用SKF轴承和电机防凝露装置,使电机的工作更加安全可靠。
5、两道机械密封材质为碳化钨-碳化钨。所外露紧固件为不锈钢。
QJB型潜水搅拌机适用范围
搅拌机在下列条件下应能正常连续运行
1)介质温度不超过40℃;
2)介质的PH值在5-9之间;
3)液体密度不超过1.15千克/立方米;
4)长期潜水运行,潜水深度一般不超过20m;
QJB型潜水搅拌机选型注意事项
潜水搅拌机的选型是一项比较复杂的工作,选型的正确与否直接影响设备的正常使用,作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能,
一般可用流速来确定。根据污水处理厂不同的工艺要求,搅拌机理想流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌效果,超过0.3m/s的流速则会影响工艺效果且造成浪费。
所以在选型前先确定QJB搅拌机运用的场所,如:污水池、污泥池、生化池;其次是介质的参数,如:悬浮物含量、粘度、温度、PH值;还有水池的形状、水深等。
潜水搅拌器所需的配套功率是按容积大小、搅拌液体的密度和搅拌深度而确定的,根据具体情况采用一台或多台搅拌机。
QJB2.5/8-400/3-740S不锈钢冲压式潜水搅拌机流场图:
QJB2.5/8-400/3-740S不锈钢冲压式潜水搅拌机安装系统
