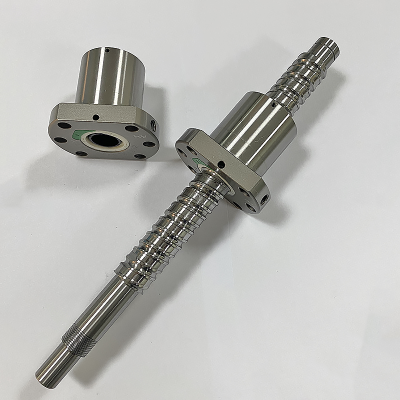

台湾HIWIN丝杆\FSC2010\1516\2510\2525\3220静音丝杠螺母图1台湾HIWIN丝杆\FSC2010\1516\2510\2525\3220静音丝杠螺母图2

台湾HIWIN丝杆\FSC2010\1516\2510\2525\3220静音丝杠螺母

2024-05-20 10:1258
价格 500.00
发货 广东东莞预售,付款后5天内
品牌 HIWIN
丝杆外径 20
丝杆导程 10
精度 C4-C7
库存 10000起订1件   限购5000件
产品详情

型号:R20-10K3-FSC


 台湾上银丝杆R20-10K3-FSC,螺杆外径20mm,导程10mm,螺母安装孔距47,滚珠丝杠机构的工作原理与螺母和螺杆之间的传动原理基本相同。

  滚珠丝杠组件是由螺杆和螺母组成,每个都带有匹配的螺旋槽,滚珠在这些槽之间滚动,提供螺母和螺杆之间的指定接触。


  当螺杆或螺母旋转时,滚珠被偏转器偏转到螺母的球返回系统中,并且它们以连续的路径穿过返回系统到达滚珠螺母的相对端。然后滚珠从返回系统退出到滚珠丝杠和螺母螺纹滚道中,以便在闭合回路中再循环。


与电机一起使用时,滚珠丝杠的效率高达90%。它们相当精确,每英尺几千分之一英寸的精度。许多行业都使用


  滚珠丝杠进行精确控制,包括航空航天,计算机,电子,汽车等新能源自动化行业。

滚珠丝杠也经常用于制造过程,在机器人、自动化装配线、材料处理设备、输送机、机床、电线控制和精密装配设备中都很常见。


  滚珠螺母决定滚珠丝杠组件的负载和寿命。滚珠螺母回路中的螺纹数量与滚珠丝杠上的螺纹数量之比,决定滚珠螺母将比滚珠螺杆更快地达到疲劳失效(磨损)的程度。


  滚珠螺母包含两类滚珠返回方式,外循环式和内循环式。

外循环式:滚珠通过返回管回到回路的相对端,滚珠返回管突出于滚珠螺母的外径之上。

内循环式:滚珠通过或沿着螺母壁返回,低于滚珠螺母的外径。
