新乡龟甲网耐磨胶泥配方 下壳体防磨陶瓷料施工
新乡龟甲网耐磨胶泥配方 下壳体防磨陶瓷料施工，龟甲网耐磨胶泥主要由耐磨骨料和结合系统组成，密度大，强度高，产品主要是采用了离子化合物和部分人工合成共价化合物，其离子键结合牢固，所以强度和刚度很大，可抵御物料的冲击力和剪切应力。而结合系统由于采取复合强化措施和处理，形成化学结合，致使其强度很高。 具有优良的韧性和抗震性。由于水调耐磨陶瓷涂料采用定向网状增强措施，通过耦合进一步改变韧性，所以抗断裂、韧性强，可防止冲击力造成的破损和剥落。
对于初次接触正邦耐磨胶泥的客户对正邦耐磨胶泥使用方法会有些生疏，为了避免因为操作不当导致使用效果不理想的现象发生，在此将正邦耐磨胶泥使用方法进行详细解说，主要分以下四个步骤：
1、表面处理：针对缺陷工件需要部位进行粗糙化处理，可选择用角磨机打磨或喷砂等方式进行表面粗化；然后对打磨后粗化的表面进行清洗处理，可用丙酮或乙酸乙酯等试剂进行清洗；被处理后的部位表面应确保是干燥新鲜的基材表面，并且无油污、无尘等杂质。
2、比例配置：按照涂层的重量比或者体积比4：1将A、B两组份进行均匀的混合，混合后的颜色一致为准，并且控制在30分钟内将均匀混合好的涂层胶用完。一般情况下是边施工边配置，注意一次性配置量不能过1公斤，因为过量的胶混合一起反应会加快，胶的凝固时间也越快，就会导致一部份胶还没来得急用完就已经有部分胶凝固而不能使用了。另外，可操作时实际温度来控制，冬天时可适当多配些，夏天适当少配些。如果气温过低可将A剂适当的加热以降低粘稠度便于A、B剂的混合均匀。

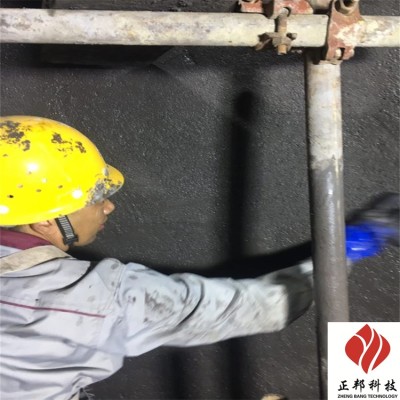

3、涂敷操作：以正邦ZB-01搅拌罐耐磨胶泥为例，这款产品较合适的涂层厚度控制在2～8mm，可涂30mm；涂敷时应将均匀混合好的胶逐层涂敷于待修补的部位，一层要稍用力压实，使之与基材充分的浸润，排除胶层中的缝隙与气孔，后一层的表层要稍微修平整；另外，本材料不能进行机械加工，涂敷时应注意控制涂层厚度，以免装配中出现干涉现象。
4、固化条件：在温度25℃时固化24小时即可投入正常使用，如果有条件加热至60～80℃保持2小时，可以提高综合性能的30%；若当时温度低于5℃应采用加热或延长固化时间来材料固化；一般冬天施工可采用红外灯、碘钨灯等热源加热，但热源应距修补层400mm 以外进行照射加温，不可用火焰直接加热。耐磨胶泥的应用具有重要的工程意义。磨损本身复杂，存在多种磨损类型，而且随着工况，诸如载荷、速度、温度、介质条件(有无润滑〉，摩擦表面的性质等的变化，都会使磨损类型发生改变，从而影响磨损的特征与机制。
