通风管道抗震支吊架黄石矩形风管抗震支吊架生产厂家协力得防排烟管道支吊架安装

2024-06-06 21:40120
价格 236.52
发货 湖北襄阳市辖区付款后3天内
品牌 湖北协力得
主材类型 Q235B碳素结构钢304不锈钢材质
表面处理工艺方法 热浸锌电镀锌环氧喷涂电解材质
镀锌厚度 60-65微米
库存 969859起订1245套   限购96856套
产品详情

黄石通风管道抗震支吊架-黄石矩形风管抗震支吊架生产厂家-协力得防排烟管道支吊架安装

风管抗震支架:

材质:Q235B碳素钢

防腐处理:热浸镀锌、环氧喷涂

安装要求:矩形截面面积大于等于0.38㎡和圆形直径大于等于0.70的风道可采取抗震支吊架,重力大于1.8KN的空调机组、风机等设备采用吊装时,应设置抗震支吊架,所有防排烟及事故通风管道,必须采取抗震动措施。



黄石风管抗震支架-黄石风管抗震支架安装步骤:

以矩形风管为例,根据风管的外形,选择对应的抗震支吊架来进行安装,安装的步骤主要包括:测量、锚栓定位→切料→主吊的安装→横粱的安装→斜撑的安装→加劲装置的安装

1) 测量:主要是测量所要安装的风管规格及风管底距楼板的高度,来决定全螺纹吊杆的长度、上下两根横梁槽钢的长度、加劲槽钢的长度及斜撑槽钢的长度,确定膨胀锚栓的位置。

2) 切料:根据 1)测量出的相关数据进行材料的切割下料,槽钢切割完后须在切口处喷金属喷锌剂, 避免切口腐蚀。

3) 主吊的安装:根据主吊膨胀螺栓的位置,钻孔,进而安装膨胀锚栓及全螺纹吊杆。

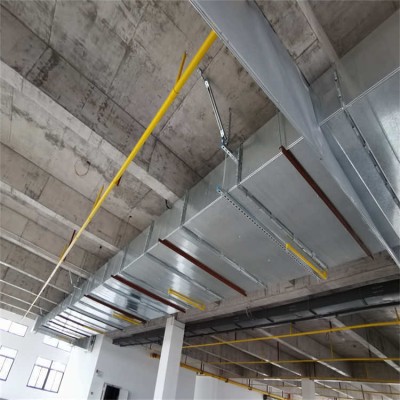

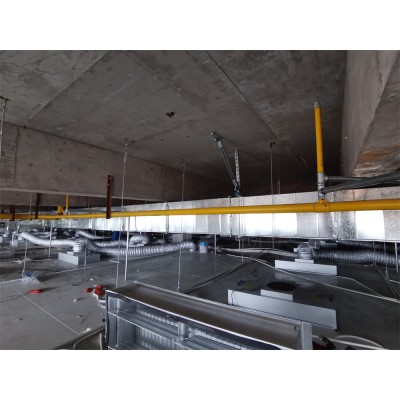

(黄石矩形风管抗震支架-黄冈风管抗震支吊架)

4)横梁的安装:安装上下两根横梁,其中下横梁须拧紧,进而安装限位组件,上横梁维持松弛状态。

5)斜撑的安装:定位侧向、纵向支撑的膨胀锚栓的位置,钻孔,进而安装侧向、纵向支撑,上横梁也须安装拧紧。

6)加劲装置的安装:安装加劲装置时,间距应该满足相应的要求。

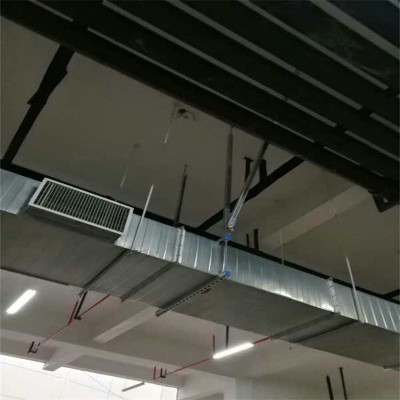

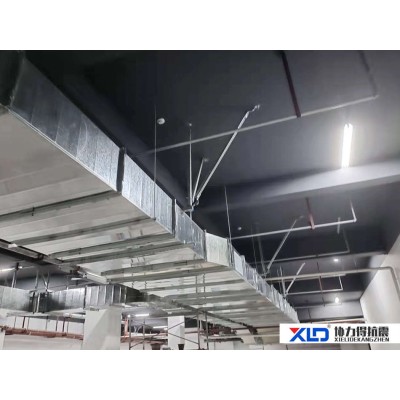

(黄石通风管道抗震支架)
