产品说明：
QK-6850由A剂和B剂组成，属于1.42折射率硅胶，特别适合于LED平面面板灯,LED低封装，产品透明度高、排泡性好，固化周期短、脱模性好、耐高低温果好。
技术参数：
B | ||||
固化前 | 外观 | 无色透明液体 | 无色透明液体 | |
粘度 | 3500cps | |||
混合比例 | 3000cps | |||
固化条件 | /30分钟/30分钟 | |||
混合可用时间 | 50A | |||
折射率 | >1.42 | |||
使用指引：
1. A、B两组分按照z量比1：1使用，建议在干燥无尘环境中操作生产。
2. 使用行星式重力搅拌机（自公转搅拌脱泡机）搅拌均匀即可点胶，或者在室温下于100Pa的真空度下脱除气泡即可使用。

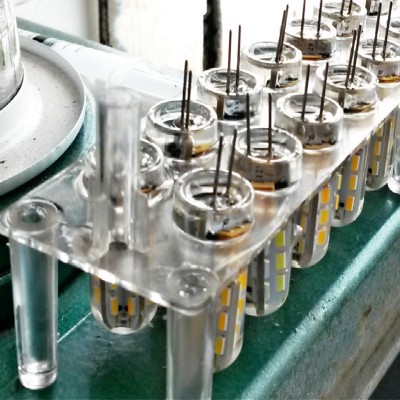

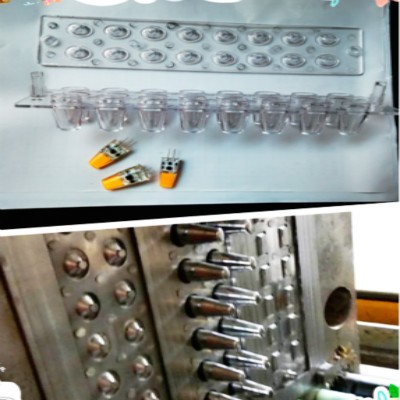

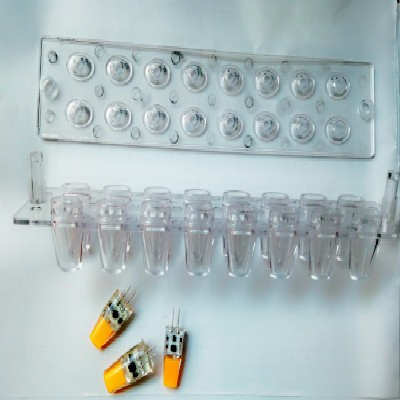

3. 点胶前对模具喷上脱模剂，在注胶之前，请将玉米灯在150℃下预热30分钟以上除潮，尽快在玉米灯没有重新吸潮之前点胶。
4. 注胶后应将样品放置室温下30分钟，直至无气泡。
5. 放入80℃烤箱烘烤30分钟，然后升温120℃烘烤60分钟便可完全固化，然后离模。
6. 未使用的胶放入洁净密闭容器中，置于工作台上方便取用。
8. 由于使用我们产品的条件和方法不是我们所能控制的，本技术资料不应作为用户进行试验的替代。如果对某一种基材或材料是否会抑制固化存在疑问，建议先做一个小规模相容性测试来确定某一种特定应用的合适性或者咨询本公司技术人员以获得帮助。
储存及运输：
1． 室温下避光存放于阴凉干燥处，保z期为6个月，保z期后经检验各项技术指标仍合格可继续使用。
2. 此类产品属于非危险品，可按一般化学品运输。
3. 胶体的A、B组分均须密封保存，小心在运输过程中泄漏
