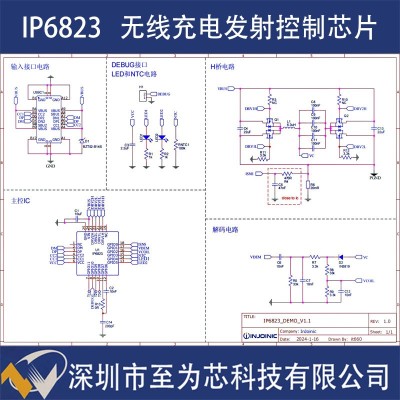

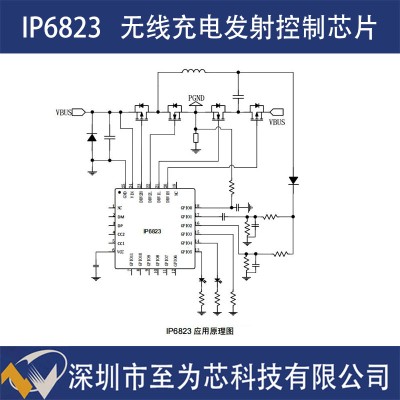

IP6823英集芯全桥功率MOS高集成15W充电功率无线充发射控制SOC芯片图1IP6823英集芯全桥功率MOS高集成15W充电功率无线充发射控制SOC芯片图2IP6823英集芯全桥功率MOS高集成15W充电功率无线充发射控制SOC芯片图3

IP6823英集芯全桥功率MOS高集成15W充电功率无线充发射控制SOC芯片

2024-08-16 17:0925
价格 2.00
发货 广东深圳龙华区付款后3天内
品牌 英集芯
型号 IP6823
产地 广东深圳
品牌 英集芯
库存 10000起订1件
产品详情

英集芯IP6823是一款集高性能、低功耗、小体积于一体的无线充电发射控制SOC芯片。以下是对该芯片的详细解析:


一、产品概述

型号:IP6823

封装形式:QFN-24

应用领域:广泛应用于无线充电发射座等电子产品中


二、技术特点

1、高集成度:

IP6823内部集成了H桥驱动模块、ASK通讯解调模块、适配器快充Sink协议等必要的无线充电资源,使得芯片功能强大且紧凑。

2、符合标准:

该芯片符合WPC Qi标准,支持BPP、PPDEPPDEPPDEPPDE、EPP等多种协议,确保了与市场上主流无线充电设备的兼容性。

3、功率支持:

集成2P2N H桥驱动,外配全桥功率MOS,支持5W至15W的充电功率,满足不同设备的充电需求。

4、快充协议:

集成DP&DM、PD快充功能,支持PD3.0快充协议,快充电压支持5V/9V/12V档位,提升了充电效率。

5、固件升级:

集成MTP ROM,支持固件升级,使得芯片的功能可以随着软件更新而不断优化。

6、安全保护:

内置完善的保护措施,包括空载和带载异物检测、NTC温度检测、线圈电压振幅限制、输入过压/欠压/过流保护等,确保充电过程的安全可靠。

7、动态功率管理:

支持输入电源动态功率管理(DPM),可以根据不同的输入电源自动调整输出功率,提高能源利用效率。


三、性能参数

功耗:工作待机功耗为10mA,睡眠模式下功耗小于50uA,有助于降低整体能耗。

工作温度:低温工作温度可能为-10°C至-50°C不等,高温工作温度可能为80°C至100°C不等。具体工作温度范围需参考产品规格书。

电源电压:电源电压可能为4V至9V不等。

关于价格:

由于电子元器件价格有浮动,店铺所展示的价格不能作为成交价,请与客服询价为准!


关于样品:

1、申请样品需要提供个人名片及公司信息。

2、客户免费申请样品,需要提供方案设计的原理图和PCB文件资料,方便工程审板。

3、本公司提供的芯片样品,每次申请上限3个品类,需要样品可咨询客服。

4、所有样品均不承担运费,涉及到样品收费阶段的情况,可以在批量下单时返还扣除样品费。


关于方案:

1、本公司免费提供现有方案及技术协助,原厂技术支持!

2、所有定制方案均要收取押金,请咨询客服!
