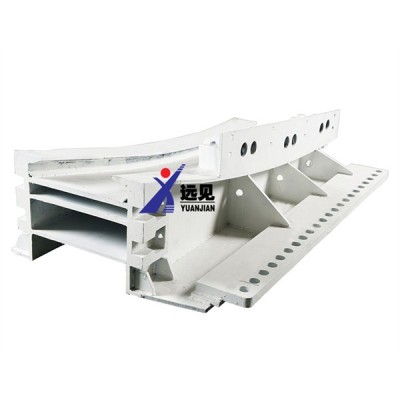

273Z15/5102 过渡槽 刮板运输机转载机配件图1273Z15/5102 过渡槽 刮板运输机转载机配件图2273Z15/5102 过渡槽 刮板运输机转载机配件图3

273Z15/5102 过渡槽 刮板运输机转载机配件

2024-08-29 10:00124
价格 100.00
发货 河南洛阳市伊川县付款后3天内
品牌 洛阳远见
关键词 过渡槽
型号 273Z15/5102
用途 煤矿井下输送设备配件
库存 9999起订1件   限购9999件
产品详情

273Z15/5102 过渡槽 刮板运输机转载机配件 洛阳远见生产厂家直供

输送机为铸焊封底式溜槽,槽间采用锻造哑铃联接。各种溜槽都设有底刮板链的观察孔。开天窗槽用来处理底刮板链运行中发生的各种情况。本输送机机头部分、机尾部分各设有3节抬高变线槽,保证输送机的卸载高度及采煤机的卧底量,便于采煤机自开缺口、沿工作面顺利落煤。

3.4.紧链装置、阻链器

紧链装置在传动装置中整体安装,具体组成、安装、使用和维护见《2PTU液压张紧装置

使用说明书》。刮板链的张紧力大小必须适中,张紧力过小,会导致在机头链轮轴下的链条松驰而掉链,链条和刮板与链轮结合不紧而跳链,最终引起刮板跳出(尤其在机头)以及链环扭结:张紧力过大,会导致链条、链轮、刮板和输送机加速磨损,且驱动输送机的功率损耗增大。

阻链器:紧链时将阻链器安装在过渡槽上,起阻链作用。其工作原理是:将阻链器底面圆柱销楔入过渡槽中板的阻链销孔中,将阻链器两翼转入过渡槽上翼板下面,当阻链器在机头处时,刮板链在液压马达作用下反向运行,刮板被卡住,起到固定刮板链的作用,当刮板正向运行时,被卡刮板链从被夹持位置脱开,转动阻链器两翼将阻链器取出。当阻链器在机尾处时,刮板链运行方向正好相反。

3.5.刮板链、调节链

输送机刮板链为双中心链结构型式,圆环链属矿用高强度圆环链;刮板通过横梁及螺栓固定在圆环链的平环上,链段之间用接链环联接,接链环必须远离刮板。刮板链出厂发货时除整条圆环链外,还带有3、5、7环长的链条,用以调节输送机整链的长度。调节链是用来调节刮板链长度,以适应输送机长度的变化,调节链的结构形式与刮板链完全相同。圆环链出厂时经过严格的配对,安装时必须配对组件,不得混装。



阻链器

阻链器:紧链时将阻链器安装在过渡槽上,起阻链作用。其工作原理是:将阻链器底面圆柱销楔入过渡槽中板的阻链销孔中,将阻链器两翼转入上翼板面,当阻链器在机头处时,刮板链在液压马达作用下反向运行,刮板链平环被住,起到固定刮板链的作用,当刮板正向运行时,被卡刮板链从被夹持位置脱开,转动阻链器两翼将阻链器取出。当阻链器在机尾处时,刮板链运行方向正好相反。
