GBJ005029304 回煤罩 刮板运输机转载机配件 洛阳远见生产厂家直供
1传动系统
输送机的传动系统包括电动机、液压张紧装置、减速器等，双速电动机通过电机联接盘、弹性块、联接盘、定位轴套将动力传递给减速器一轴；再由减速器输出轴传递给链轮组件；链轮驱动封闭的刮板链按需要的方向运行，完成输送煤炭的任务。
2输送机组成
输送机主要由机头传动部、机尾传动部、中部槽、开天窗槽、电缆槽、刮板链、销轨、机头底座、机尾底座、机头推移横梁组件、机尾推移横梁、阻链器、液压控制系统及工具等组成。
3.输送机主要零部件的结构特点及作用
3.1.机头传动部
主要由机头架、链轮组件、否板、拨链器、传动装置（包括减速器、联接罩、电机联接
盘、弹性块、定位轴套、电动机、液压张紧装置）等零部件组成。
3.1.1.机头架
用来安装、支撑传动装置、链轮组件、舌板、拨链器等部件的架体，两侧均可安装减速
器，机头架安装在推移底座上，传动装置安装在采空侧。
3.1.2.舌板
舌板安装在机头架前上方，用来保护和固定拨链器，并使煤炭在机头处卸载，也是刮板
链水平段与回链段的交界处。因此与刮板链的接触压力大，磨损严重，要求定期更换。
3.1.3.拨链器
拨链器安装在机头架前方槽内，并将拨叉插在链轮齿槽内，以便链环从链轮处脱开。当更换拨链器时，拆卸舌板即可更换，具有不需要拆卸链轮的优点。

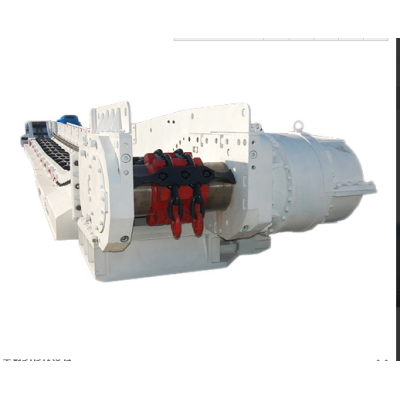

3.1.4.传动装置
传动装置由减速器、联接罩、电机联接盘、弹性块、定位辅套、电动机、液压张紧装置等零部件组成。根据现场工况可安装在机头架的左、右任一侧，是整台输送机的动力来源。减速器、电动机、液压张紧装置等部件的结构特点及使用说明详见相关的使用说明书。
3.1.5.链轮组件
链轮组件装在机头传动部的机头架上，主要由端盖、轴承座、链轮体、轴、浮封环组件、滚动轴承等组成。链轮为锻造的七齿链轮，由加工中心机床加工成形，齿面淬火处理。动力由减速器输入，经链轮轴传递到链轮，从而使链轮带动刮板运行。链轮轴两端各有一套双列圆锥滚子轴承，采用稀油润滑，浮动密封，远程注油方式，润滑油为GB3141中负荷工业齿轮油N460，注满油箱为止，每季更换润滑油一次。轴承座在机头架上的固定由压块来实现，不拆传动装置即可整体拆卸链轮组件，便于检修维护。链轮组件运行6个月后，调转180°后安装，以便使链轮齿的两侧面均匀磨损。
3.2.机尾传动部
机尾传动部其结构与机头传动部基本相同，不同之处是增加了导向体、回煤罩等部件。导向体的主要作用是使机尾架处的上链顺利引入中部槽。而回煤罩可将中部槽底链的同煤返回到机尾架上链道，并运至机头处卸载。
