丽江矿槽龟甲网耐磨胶泥涂抹料施工现场指导

丽江矿槽龟甲网耐磨胶泥涂抹料施工现场指导

丽江矿槽龟甲网耐磨胶泥涂抹料施工现场指导，龟甲网耐磨胶泥它是一种非金属凝胶材料，采用耐酸和耐碱的人工合成原料经严格的工艺配比和先进的机器设备加工而成的一种粉状陶瓷材料。在水泥厂生产线上，有诸多设备和管道内部长期受到物料或腐蚀性气体的冲刷。例如：立磨选粉机出口、磨机出口风管、下料斗、输送管道等等。为了延长这些部位的使用寿命，设备供应商和水泥工作者对性价比较高的耐磨材料的创新从来就没有停止过。

龟甲网耐磨胶泥施工步骤：

1.焊接；施工中先就是要锚固焊接底部骨架龟甲网，龟甲网的焊接严格要求焊接点横向间距为20mm,纵向间距为10mm，这样才能使龟甲网和底部钢板能很好的焊接在一起，从而不会出现由于震动或者风大而导致龟甲网松动或者脱落。

2.检查焊接；龟甲网焊接完毕后需做初步检查，不能出现漏焊或者焊点间距过大等不合格问题，如有问题需及时加固，以保证基础骨架的牢固性。

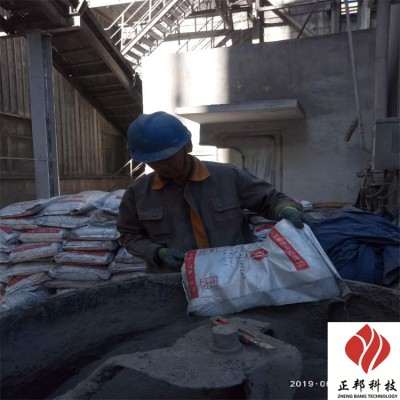

3.准备搅拌；开始搅拌耐磨陶瓷涂料，一次不能往搅拌机倒入太多的陶瓷涂料，每次倒入四袋（100公斤）即可，倒入太多会导致材料搅拌不均匀从而影响材料性能。

4.开始搅拌；加入固定量的固化剂，使耐磨陶瓷涂料与固化剂充分粉搅拌均匀，然后加入固定量的胶水充分搅拌均匀，搅拌时间为10-15分钟为宜，直至陶瓷涂料与胶水形成一个黏度很大的湿球状，才能从搅拌机里放出来开始使用。

5.涂抹；操作人员需配备劳保手套、口罩、眼镜及帽等防护用品，如果在高空作业需要佩戴合格的带，从桶内取出适量陶瓷涂料（每次约两公斤为宜），需用力涂抹在焊接好的龟甲网上，保证不能有空洞或压不实的现象，以保证耐磨陶瓷涂料紧密的和龟甲网及钢板结合在一起，垂直面和顶部需一次成型，不能分层涂抹，以防止出现起层现象。

6.检查；涂抹好的耐磨陶瓷涂料不能有鼓包或塌落现象，如果发现及时然后重新涂抹，直到耐磨陶瓷涂料与钢板紧密结合在一起方可使用。

7.保养；耐磨陶瓷涂料需过了保养期达到高强度后才能正常使用，夏季为48小时，冬季为72小时。

龟甲网耐磨胶泥施工注意事项：

耐磨料施工应从工程的上部开始由上而下施工，抹灰时要用力按压。每次抹灰厚度以20mm为宜，厚不宜超过30mm。抗磨层厚度较厚时，层，抹灰层达到初凝状态时继续抹灰施工至设计耐磨层厚度。从高强耐磨料加水搅拌到施工完毕用时控制在45分钟内为宜。因此应保证每次搅拌量与施工速度相匹配。

压光

根据气候条件，1-2小时达到初凝状态后要进行压光处理。压光工序非常重要，可降低抗磨层的粗糙度，有利于出料通畅，如果施工厚度较厚容易出现塑性裂纹，所以在次压光1-2小时后进行次压光。
