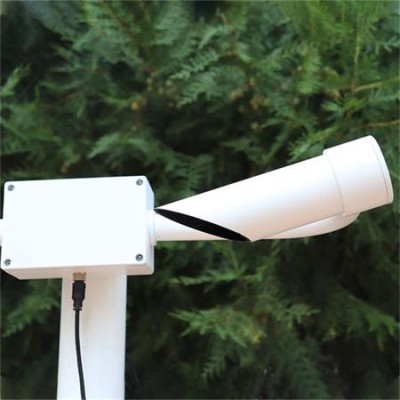

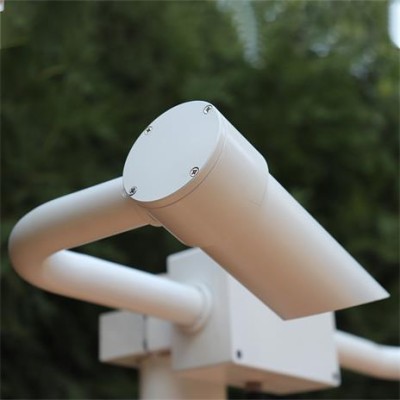

XF-CQ10能见度传感器图1XF-CQ10能见度传感器图2XF-CQ10能见度传感器图3

XF-CQ10能见度传感器

2024-11-18 14:59100
价格 面议
发货 河北邯郸邯郸经开区付款后3天内
品牌 耘农
该产品库存不足
产品详情

一、产品简介

   XF-CQ10能见度传感器是一种通过光学手段,测量地面大气的能见度(气象光学距离)数据的气象观测设备。设备可以实时监测安装区域的能见度条件,能见度测量数据在交通运输、航空、航海、军事活动、大气污染和大气物理研究中应用广泛。

  1.1原理介绍

   大气能见度是指视力正常的人能从背景(天空或地面)中识别出具有一定大小的目标物的最da距离,又称气象视程。

按观测者与目标物所在高度和相对位置,大气能见度可分为水平能见度、斜视能见度和垂直能见度。气象观测中的能见度一般指水平能见度,即水平方向上的有效能见度(所谓有效能见度是指四周视野中一半以上范围都能看到的最da水平距离)。如无特殊说明,本手册所指的能见度均为此定义下的水平方向上的有效能见度。

根据气象光学视程的定义

MOR=ln(0.05)/δ

其中 δ 为消光系数。

   大气消光系数主要受空气中固体小颗粒、气溶胶粒子和其他大气分子的影响。光的传播过程中,光波被上述物体吸收或散射,造成光的辐射衰减。我们主要利用散射带来的影响计算光在大气中的衰减系数,从而推导出大气能见度。大气散射是指,光线在空气中传播时,由于固体小颗粒、气溶胶粒子等对光的影响,光的传播方向发生改变,并以一定的规律辐射到不同方向,这种散射现象与大气中的散射粒子半径和光线波长是比例关系的。依据不同关系,散射又分为MIE散射和瑞利散射。依据MIE散射的理论研究,大气中的散射粒子光的吸收部分对光衰减系数的影响可以忽略不计。MIE散射是我们研究能见度测量时的主要研究对象。

依据上述理论,我们的能见度传感器选择了前向散射原理,散射角35-50°,测量光谱选定的中心波长为850nm。


1.2硬件结构

能见度传感器是一个独立的设备,可通过设备自带的安装配件安装到合适的立杆上。设备基本由光学发射器、光学接收器,内置加热组件和控制处理单元四部分组成。

1.3产品尺寸

重量: <10kg

 1.4电气参数

工作电压 DC12V~24V

整机功耗 非加热 ≤2W

加热 ≤6W

输出信号形式 RS485标准modbus协议

测量范围 10m-10km

测量精度 ≤2km ±2%;

2km~10km ±5%

数据更新间隔 15s/60s


1.5环境要求

工作温度 -40-60℃

工作湿度 0-100*RH

储存温度 -50-85℃


二、测试和安装

2.1电缆接口定义


485输出颜色定义

红色 电源正极

黑色 电源负极

黄色 A

蓝色 B


2.2安装位置

能见度传感器是光学原理测量,易受环境干扰,选择合适的,有代表性的区域进行安装对数据的准确性至关重要。选取位置时,应注意以下原则:

  1) 选取位置的状况应能代表周围的天气状况,应远离高大的建筑物(距离不小于100m),安装点附近不宜有植物遮挡。

  2) 选取的地点应该没有影响光学测量的障碍物和反射表面,也没有明显的污染源。

3) 光学发射器和光学接收器的视线内没有障碍物 。

4)安装位置避免太阳光直射进入接收器。在强光下接收机数据可能会饱和,程序将会输出警告。强日光还会提高光学接收器的噪音水平。

5)在道路环境中,光学接收器应远离车辆。shou选方向为沿着道路方向。


2.3安装图

安装示意图

三、通讯协议

3.1 RS485总线

缺省串口设置:

波特率9600;

校验位 无;

数据位8;

停止位1。

3.2 MODBUS协议

采用标准的MODBUS通讯协议,一帧完整命令地址字节、命令字节、数据起始地址字节,数据长度、数据,校验。

   地址:每台设备都可以设置自己的地址1-255(0x00ff),上位机通过不同地址可方位不同设备。

   命令:即功能码,本软件中用到的包括03(读取多个寄存器),06(写单个寄存器)。

   数据起始地址:即要读的数据地址(注一)。

   数据长度:本次要读的数据个数。

   数据:有效数据,采用高字节在前,低字节在后的格式。

   校验:用于判断接收信息是否出错,校验方法采用的是16位冗余循环码(CRC16),校验对象为除去检验字节本身的所有字节。校验码采用低字节在前,高字节在后。

   校验计算方式代码如下:

  int  CRC_Check(unsigned char *m_Data,short m_Size)

{

    int i0,i1;

    char CRC16Lo,CRC16Hi, SaveHi,SaveLo;

    CRC16Lo = 0xFF; CRC16Hi = 0XFF;

    for(i0=0;i0<m_Size;i0++)

{

        CRC16Lo = CRC16Lo ^ *(m_Data+i0);

        for(i1=0;i1<8;i1++)

{

            SaveHi = CRC16Hi;

            SaveLo = CRC16Lo;

            CRC16Hi >>=1;

            CRC16Lo >>=1;                                                          if((SaveHi & 1) == 1)

{

                CRC16Lo |=0x80;

}

              if((SaveLo & 1) == 1)                                 {

                CRC16Hi ^=0XA0;

                CRC16Lo ^=1;

}

}

}

return ( CRC16Hi << 8 )| CRC16Lo;

}


3.2.1、读取传感器地址指令

发送:00 03 00 00 00 01 85 DB

00 03 00 00 00 01 85 DB

保留地址 功能码 寄存器地址 寄存器数量 CRC16 校验位



回复:00 03 02 00 FF C5 C4

00 03 02 00 FF C5 C4

保留地址 功能码 寄存器数量 寄存器数据 CRC16 校验位


数据段数据为 0x00FF,表示传感器地址为 0xFF,当前传感器地址取值范围为 0x01-0xFF,其中 0xFF为默认地址。


3.2.2、修改传感器地址指令(改为 0x01)

发送:00光学接收器

00 06 00 00 00 01 49 DB

保留地址 功能码 寄存器地址 新地址 CRC16 校验位



回复:00 06 00 00 00 01 49 DB

00 06 00 00 00 01 49 DB

保留地址 功能码 寄存器地址 新地址 CRC16 校验位


回复与发送数据相同,表示地址修改成功,当前传感器地址为 0x01。


3.2.3、修改传感器波特率(改为 9600)

设置波特率为9600,非专业人士请勿自行更改!!!

发送:00 06 01 02 00 02 A9 E6

00 06 01 02 00 02 A9 E6

保留地址 功能码 寄存器地址 新波特率 CRC16 校验位



回复:00 06 01 02 00 02 A9 E6

00 06 01 02 00 02 A9 E6

保留地址 功能码 寄存器地址 新波特率 CRC16 校验位


回复与发送数据相同,表示波特率修改成功,需重启后生效。

00-06分别代表2400、4800、9600、19200、38400、57600、115200


3.2.4、读取传感器数据指令 (默认地址为0xFF)

发送:FF 03 00 02 00 02 70 15

FF 03 00 02 00 02 70 15

传感器地址 功能码 寄存器地址 寄存器数量 CRC16 校验位



回复:FF 03 04 00 00 15 F4 EA EB

FF 03 04 00 00 15 DC EA EB

传感器地址 功能码 寄存器数量 寄存器数据 CRC16 校验位


15s能见度 =  0 + 0x15F4 = 5620m。

15s能见度为 5620m。


注:

地址 操作 内容 备注

0x0002 只读 15s能见度度值,直读,单位m.

0x0004 只读 60s能见度度值,直读,单位m.


3.3 ASCII码协议

3.3.1设备启动

仪器启动后能见度传感器输出:

Power ON!┘

Soft Version 230101.00┘

如无回传,则检查通讯线缆连接是否正确。


3.3.2波特率设置

默认波特率为9600

UART ID BPS 0/1/2/3/4/5/6┘


发送:

UART 001 BPS 2┘

0-6分别代表2400、4800、9600、19200、38400、57600、115200


设备回复:

UART 001 BPS 2┘

OK┘


3.3.3读地址

发送:

ID ?┘

回复:

ID 255┘

地址范围:001-255,默认为255。


3.3.4写地址

发送:

ID 255 001┘

回复:

ID 001┘

修改地址为 001。


3.3.5报警设置

发送:

LMT1 500┘

回复:

LMT1 500┘

发送:

LMT2 5000┘

回复:

LMT2 5000┘

发送:

LMT SET┘

成功后送出:

LMT OK┘

否则送出:

LMT ERROR┘


要求必须LMT1<LMT2,用户可将这两位设置成最关心的能见度变化点,从而将能见度分为三个警戒段:>LMT2为正常段,LMT1—LMT2为警戒段1,< LMT1为警戒段2。


3.3.6读数据

DRAW ID DATA┘

发送:

DRAW 001 DATA┘    询问设备地址为001的设备数据。

回复:

DATA VM 001 04500 04800 01 00┘

15s能见度为 4500m,60s能见度为 4800m,报警状态为1,预留状态为0


报警状态 00    60s能见度>LMT2

         01    LMT1 < 60s能见度 < LMT2

         02    60s能见度<LMT1


3.3.7切换为主动上报

DRAW ID DATA AUTO┘

发送:

DRAW 001 DATA AUTO┘    询问设备地址为001的设备数据。

回复:

DATA VM 001 04500 04800 01 00┘

设备以每分钟一次的频率自动上传数据。


四、设备常见问题及解决办法

现象 解决方法

没有通讯 检查电源

检查电缆

检查通讯配置参数

数据异常 检查传感器是否被异物污染

检查周围是否有反射面

检查附近是否有红外发射设备(例如红外摄像机)


如故障仍无法排除请联系厂家

私自拆开设备将不再享受质保,涉及侵权必将追究法律责任!
