推流式潜水搅拌机技术规范书及配套电控箱接线图;铸造全不锈钢潜水搅拌机应用范围及选型计算方法图1推流式潜水搅拌机技术规范书及配套电控箱接线图;铸造全不锈钢潜水搅拌机应用范围及选型计算方法图2推流式潜水搅拌机技术规范书及配套电控箱接线图;铸造全不锈钢潜水搅拌机应用范围及选型计算方法图3

推流式潜水搅拌机技术规范书及配套电控箱接线图;铸造全不锈钢潜水搅拌机应用范围及选型计算方法

2024-10-08 13:3361
价格 3380.00
发货 江苏南京市六合区付款后3天内
品牌 中德
主机 碳钢防腐、不锈钢
安装系统 碳钢、不锈钢
叶轮 碳钢防腐、不锈钢、玻璃钢、聚氨酯
库存 185起订1套   限购99套
产品详情

推流式潜水搅拌机技术规范书

  混合型潜水搅拌机一般配制导流罩以增加轴向流动并减少径向流动,减少叶轮振动,增加运转的平稳性。

而低速推流型潜水搅拌机不配制导流罩。

    大家注意了,购买不锈钢潜水搅拌机,是质量,是价格,三是服务,那我们怎么辨别潜水搅拌机呢,有些厂家说我们便宜,您问他用的是什么轴承我们采用的统一是轴承,都说不锈钢,但有304和201之分哦,我们采用的都是不锈钢304材质,外表采用酸洗钝化的哦,,有导流罩。南京中德环保设备制造有限公司专业潜水搅拌机厂家,全不锈钢潜水搅拌机厂家。欢迎垂询!

潜水搅拌机也被称为潜水搅拌器,用于污水处理厂过程混合污水悬浮物,稀浆,工业过程液体,创造水,加强搅拌功能,防止沉淀污泥,市政和工业废水处理过程中的重要设备:点混合潜水搅拌机,潜水推进搅拌机。南京中德环保生产潜水搅拌机,潜水搅拌器,潜水推流器等,每台潜水搅拌机出厂前都经过严格的质量检测,请客户放心选购!推流式潜水搅拌机技术规范书

潜水排污泵的使用条件和规则是在跳水式搅拌器的选用

1、每500立方米的1kW功率体积达到60nm,经过实际测试,收到了较好的。一些小叶片的转速不能达到这个效果。

2、圆形池、跑道池类型、环形池可以减少10%个功率,方形池、长方形池、三角池增加10%个功率,可相对减少池型高功率。3,介质密度应提高10%每30%。

4、方池、长方槽也可在叶轮大小、螺旋角、安装位置、进风口位置等方面考虑,做到*或死角。

5、流量的问题,有许多推流混合器,它提供原流量,的池型截面,长度和其他有关资料和要求达到的流量。该公司将能够提供相应的产品。这是一个复杂的过程。请与供应商以供选择问题。

6、安装高度的潜水器

(1)叶轮的直径为1米以下的池底部的中心的= + 0.7的叶轮半径。

(2)叶轮直径为1米以上的半径+ 1米。

(3)根据泳池的深度,可以提高或减少安装高度。

潜器的实际应用

与传统的长轴搅拌机相比,QJB型潜水搅拌机的优点是产生不同的流动方向。由不同的安装位置的潜水器,可以得到不同的效果。从而在池中创建一个流动模式,清理混合死角。

所需匹配能力的潜水器是由池的大小,介质的密度,粘度和介质的深度。根据具体情况,可选择一台或多台潜水器。

潜水搅拌机推流能力强,渗漏保护功能全、动静密封质量好、体积小、重量轻、效率高、寿命长,主要应用于污水处理厂的厌氧池、缺氧池、调节池、选择池和污泥池。潜水搅拌机在投入运行后,定期进行维护和保养,在保养过程中我们应该注意以下几点:

1、换油:潜水搅拌机一般每半年需要更换一次润滑油,润滑油的型号为32#机械油,换油时,小心拧开油塞,放进其内存油,注意油内可能会有剩余的内压,以防油的喷射;

2、潜水搅拌机机械密封的组装和拆卸:组装在非常干净的环境条件进行,装配介质为纯净的润滑油。洗净机械密封的各个部位,接着将两端机械密封的静环装置均匀平稳的压入定位孔中,注意保护好静环密封面,切不可损坏密封面,然后利用导向套将动环装入轴上,合上油室端盖,注意不要碰撞到机械密封的密封面,机械密封的拆卸,可按上面的反顺序进行。

3、轴承润滑脂:一般大修时更换一次,润滑脂量为轴承腔间隙1/3-1/2,润滑脂推荐采用高温钙纳基润滑脂;

4、潜水搅拌机的泄露保护处理:假如渗漏开关保护,表示电机侧的机械密封损坏,要检查和修理,打开油室腔的堵塞,排尽其内积液。

潜水搅拌机型号说明

潜水搅拌机 性能特点

1、QJB型潜水搅拌机结构紧凑操作维护简单、安装检修方便、使用寿命长。
2、叶轮具有佳的水力设计结构,工作效率高,后掠式叶片具有自洁功能可防杂物缠绕、堵塞。
3、与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,防止沉淀。
4、电机绕组绝缘等级为级,防护等级为IP68,选用轴承和的电机防凝露装置,使电机的工作更加可靠。
5、两道机械密封材质为碳化钨-碳化钨。所有外露紧固件均为不锈钢。

QJB型潜水搅拌机的订货须知:

一、请提供以下详细数据:①潜水搅拌机产品名称与型号②潜水搅拌机功率③潜水搅拌机叶轮大小④潜水搅拌机转速⑤潜水搅拌机电机功率(KW)⑥潜水搅拌机转速(r/min)⑦潜水搅拌机电压〔V〕⑧潜水搅拌机材质⑨潜水搅拌机是否带附件,以便我们的为您正确选型。

潜水搅拌机的选型是一项比较复杂的工作,选型方案的正确与否直接影响到设备的正常使用,作为选型的原则就是要让搅拌机在适合的容,积里发挥充分的搅拌功能,这个标准一般可用流速来确定。根据污水处理厂的不同工艺要求,搅拌机选型的佳流速应保证在0.15-0.3/s之间,如果低于0.15/s的流速则达不到推流搅拌的效果,如果超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前,要确定潜水搅拌机运用在什么场所,如:污水池、污泥池还是生化池;其次是介质参数,如:悬浮物含量、温度、PH值等;还有水池的形状,水深甚至安装方式等都将对选型产生影响,同时还应考虑到节能因素,因为这将会影响到用户今后的运行成本。可参考上面的潜水搅拌机流场图c,

为了满足在不同环境下都能达到佳的搅拌功能,我们为用户提供了多种型号水搅拌机,同时可提供选型服务。

QJB潜水搅拌机运行模式
潜水搅拌机的安装定位对其搅拌效果有很大的影响,为了达到事半功的运行效果,我们建议用户按照专业设计人员的要求去做,要充,考虑到水池的形状,进出水的位置以及搅拌机的水流反射到构筑物向引起的涡流等情况,尽量减少短路循环和死角的产生,避免与池壁的撞卜而降低流速。我公司可帮助您合理选择搅拌机和安装形式。

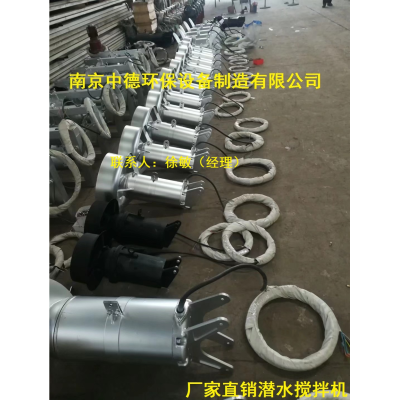

潜水搅拌机实物图*潜水搅拌机安装图*不锈钢潜水搅拌机*冲压式潜水搅拌机图*QJB潜水搅拌机安装图

成都潜水搅拌机320/960-4.0/C/S

     QJB型潜水搅拌机、推进器是我公司潜水电机生产技术基础上自行开发的,现已形成电机功率从0.85~15kw,转速从42~980转/分,叶轮直径260~2500mm的系列产品的批量生产,

搅拌器在下列条件下应能正常连续运行
1)潜水搅拌机高介质温度不超过40°C;2)潜水搅拌机介质的PH值在5—9之间;
3)潜水搅拌机液体密度不超过1150kg/m3;
4)潜水搅拌机长期潜水运行,潜水深度一般不超过20m;
池容积在1000-3000m3,粘度可达到50cP;池容积在500-700m3,粘度可达1000cP。
6.潜水搅拌机性能原理
电机能在全浸没条件下连续运行、间隙运行和长期停止状态(正常工艺停机)后恢复运行,搅拌器在整个运行过程中保持平稳状态,*运行时间不少于10000小时,每日能连续24小时运行或间隙运行。
6.1潜水搅拌机导轨系统
导轨系统可自由调整搅拌器的提升和下降,并无需排空水池情况下拆卸和安装搅拌器,搅拌器全部的重量受力在一个支架上,并且这个支架可承受搅拌器产生的推力。
6.2潜水搅拌机电机壳体
搅拌器的电机壳体由不锈钢制造,壳体厚度足以承受何载,其表面加工平整光滑。
6.3潜水搅拌机叶轮
叶轮用不锈钢制造,且经动平衡实验。叶轮与轴之间装有锁定装置,以防转动时松动,叶片设计为三片式,具有自清洁及免振功能。
6.4潜水搅拌机轴
搅拌器的电机和叶轮采用直联式传动方式,轴由不锈钢制造,轴能承受所有轴向和径向载荷,轴承的设计寿命不少于100000小时,叶轮轴*与搅拌介质隔离。
6.5潜水搅拌机轴封
采用两个相互独立高质量机械密封,机械密封面材料均采用耐腐蚀碳化钨,机械密封的使用寿命不低于25000小时。
6.6潜水搅拌机电机
潜水搅拌机的电机为三相鼠笼异步电机,防护等级为IP68,绝缘等级为F,潜水电机可连续运行,每小时可启动至少10次,潜水电机与搅拌器应是同一厂家制造。
6.7潜水搅拌机电缆和电缆密封
电机配有控制和动力水下电缆,为了打动大限度地保护电机,即使在偶然的不正常运行情况下,电缆损坏且电机仍在水下,电缆也不允许有湿气进入电机和接线盒,电缆宜采用三道密封,内侧采用单芯电缆剥皮并镀锡后嵌入树脂中,中间整个电缆嵌入树脂中,外部用长橡胶环密封,电缆密封组件应做成一集成。
6.8搅拌器保护
电机绕组上装有温度传感器以监测电机绕组过热,在搅拌器中应设置泄露和湿气保护传感器,应能监测并在搅拌器出现严重损坏前发出报警信号。
6.9安装提升系统
安装提升系统包括导轨、提升索、水上提升支架和电缆固定件等。搅拌机壳体结构有方便固定提升索的设计或配置。安装搅拌器也不必把池子放空。
7.潜水搅拌机主要材料
机壳 不锈钢(304)
叶轮 不锈钢(304)
主轴 2Cr13
机械密封 耐腐蚀烧结碳化钨--碳化钨
导轨 不锈钢(304)
提升索、链 不锈钢(304)
手动卷扬 不锈钢(304)
螺栓、螺母、垫圈 不锈钢(304)

8.潜水搅拌机电控箱
8.1控制箱结构
控制箱为室外落地式安装,可前检修、前开门;电缆进出线为下进,下出线方式;防护等级为IP55。
8.2潜水搅拌机控制箱功能
机旁控制箱用于控制潜水搅拌机的开/停,动力及信号电缆的转接;
控制箱内包括动力及信号接线转接端子排,潜水搅拌机故障信号转换装置,带手动复位功能,“急停"按钮,启动及停止按钮,信号灯等元件。
箱内动力及信号电缆转接端子的选择与设备功率配套。

8.3潜水搅拌机 检查和验收
搅拌器的叶轮经动、平衡实验,并提交有关检测报告。
