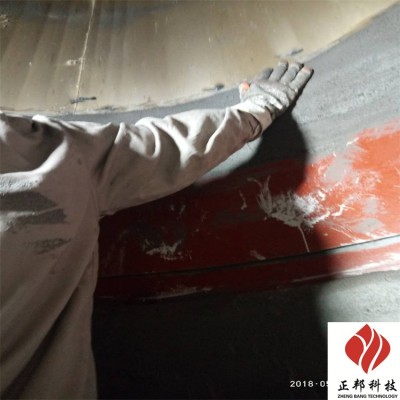

毕节刚玉龟甲网耐磨胶泥施工场景图

毕节刚玉龟甲网耐磨胶泥施工场景图

毕节刚玉龟甲网耐磨胶泥施工场景图，龟甲网耐磨胶泥具有的耐磨性能,同时由于原料经过特别处理,使得材料对脱硝剂没有危害,同时还可以吸附烟气中的重金属有害成分,可以 保护脱硝剂,提高了烟道和脱硝剂的使用寿命,同时本材料气孔率低,原料为惰性材料,不易腐蚀。

一、龟甲网耐磨胶泥施工步骤

1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。

2、促凝剂加入，根据施工环境温度，选择促凝剂合适加入量。温度小于20℃时，促凝剂可全部加入；大于20℃时可根据施工时间要求，适当调节促凝剂加入量。

3、搅拌：每次搅拌以加入4-6袋-150公斤耐磨陶瓷涂料为宜，然后加入促凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

4、施工：将施工部位清理干净，内壁不得粘有杂物浮尘。清理龟甲网或扒钉上面浮着物，清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。

6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。

7、此材料不得与其它任何浇注料混合使用，已初凝耐磨涂料不能再加胶水搅拌使用，应废弃。

8、该耐磨陶瓷涂料施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。
