一、产品概述：
QK-903-1是双组份有机硅加成体系导热灌封胶，有如下特点：
1、胶料在常温条件下混合后操作时间较长，但在加热条件下可快速固化，特别利于自动生产线上的使用。
2、耐温性，耐高温老化性好。固化后在（-40～250℃）温度范围内保持硅橡胶弹性，绝缘性能优异。
3、固化过程中不收缩，具有更优的防水、防潮和抗老化性能。
4、QK-903-1 具有导热阻燃性，阻燃性能达到UL94-V0级,通过ROHS、Reach认证。
二、典型用途：

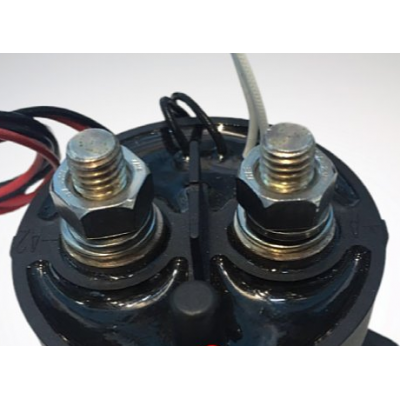

用于大功率电子元器件、对散热和耐温要求较高的模块电源和线路板的灌封保护。如模块灌封，汽车HID灯模块电源、汽车点火系统模块电源、太阳能板、变压器、传感器等。
三、使用工艺：
1、打开A、B组份，先把A、B组份搅拌均匀。
2、按重量配比两组份放入混合罐内搅拌混合均匀。

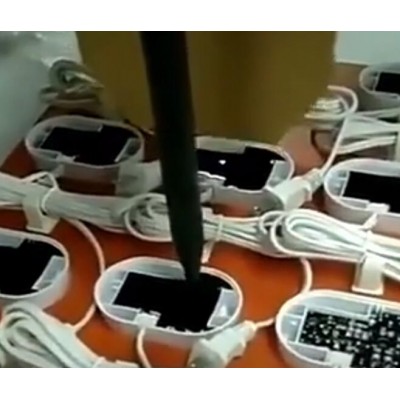

3、将混合好的胶料灌注于需灌封的器件内，一般可不抽真空脱泡，若需得到高导热性，建议真空脱泡后再灌注。室温或加热固化均可。胶的固化速度与固化温度有很大关系，在冬季需很长时间才能固化，建议采用加热方式固化，80℃下固化10－20分钟，室温条件下一般需5小时左右固化。
四、注意事项：
1、胶料应密封贮存。混合好的胶料应一次用完，避免造成浪费。
2、本品属非危险品，但勿入口和眼。
3、长时间存放后，胶中的填料会有所沉降，请搅拌均匀后使用，不影响性能。
4、胶液接触以下化学物质会使 903-1不固化：
1） N、P、S有机化合物。
2） Sn、Pb、Hg、As等离子性化合物。
3） 含炔烃及多乙烯基化合物。
五、技术参数：
性能指标 | 参考标准 | QK-903-1 | |
固 化 前 | 外 观 | 目测 | 白色（A）/灰色（B）流体 |
A组分粘度 （cps，25℃） | GB/T 2794-1995 | 3500～4500 | |
GB/T 2794-1995 | 2500～3500 | ||
操 作 性 能 | 使用体系实测 | A ：B = 1 ：1 | |
混合后黏度 （cps） | GB/T 2794-1995 | 3000～4000 | |
可操作时间 （min，25℃） | 使用环境实测 | 30 | |
表干 时间 （min，25℃） | GB/T 13477.5-2002 | 60～80 | |
初固 时间 （min，25℃） | 使用环境实测 | 180 | |
固 化 后 | 硬 度(shore A) | GB/T 531.1-2008 | 55±5 |
导 热 系 数 [ W（m·K）] | ASTM D5470-06 | ≥0.7 | |
介 电 强 度（kV/mm） | GB/T 1695-2005 | ≥20 | |
介 电 常 数（1.2MHz） | GB/T 1693-2007 | 3.0 | |
体积电阻率 （Ω·cm） | GB/T 1692-2008 | ≥1.1×1014 | |
使用温度范围(℃) | 使用环境实测 | -40～250 | |
阻燃系数 | UL94-V级防火试验 | 94-V0 | |
断裂伸长率（%） | GB/T 528-2009 | 43.38 | |
拉伸强度（MPa） | GB/T 528-2009 | 1.651 | |
以上性能数据均在25℃，相对湿度55%固化7天后所测。本公司对测试条件不同或产品改进造成的数据不同不承担相关责任。
六、包装规格：
20KG/套。（A组份10KG+ B组份10KG）
七、贮存及运输：
1、本产品的贮存期为6个月（25℃）。
2、此类产品属于非危险品，可按一般化学品运输。
3、超过保存期限的产品应确认有无异常后方可使用。
