概述
电流传感器是一种检测装置，能感受到被测电流 的信息，并能将检测到的信息，按一定规律变换成为符 合标准的电信号或其他形式的信息输出，以满足信息 的传输、处理、存储、显示、记录和控制等要求。 电流传感器依据测量原理不同，主要可分为：分流 器、电磁式电流传感器、电子式电流传感器、TMR磁传 感器等。电子式电流传感器包括霍尔电流传感器、罗柯 夫斯基电流传感器及专用于变频电量测量的变频功率 传感器（可用于电压、电流和功率测量）等。
通过电流传感器检测电机单路控制线的工作电流，优化控制时序，达到节能 的效果，同时防止因过流损坏电机
图： 电流传感器在新能源汽车中的应用
霍尔电流传感器测试
在霍尔电流传感器的研发、使用过程中，对器件的 响应速度、线性度、精度等特性的测量尤为重要，对确保器件性能稳定、可靠工作，以及指导器件选型使用具有重要意义。
线性度：输出信号（副边电流IS）与输入信号（原边电流IP）在测量范围内成正比的程度。比如电流40A的 时候输出4V(或50mA),则在电流为20A时,输出应该为 2V(或25mA),这些都是理想值,实际输出会有些偏差, 偏差值和理想值的比值就是线性误差,线性误差值越小,检测精度就越高,电流传感器的线性度就是通 过线性误差来表示。
精度：电流传感器测试值与真实值的偏离程度。电 流传感器精度测试取决于器件本身的性能，也与用于 标定的标准测试源的精度有很大关系。 响应时间：输出信号的上升时间和实际信号的上升时间有会有一个延迟，这个延迟就叫响应时间，也就 是输出信号（副边电流IS）与输入信号（原边电流IP）的时间差。
温度漂移：当电流传感器工作环境温度变化时，其 输出测试值会因此产生偏差。测量器件在不同温度下 的稳定输出性能，对使用具有重要的指导意义。
响应带宽：在指定的幅值输入信号和特定频率下， 电流传感器的输出幅值会衰减至指定比例值，一般为 -1dB或者-3dB。一般而言，电流传感器的输出响应信 号，会随着原边电流值以及频率增加，而出现的衰减的 现象。
图： 线性度测试曲线
图： 响应时间测试曲线
普赛斯电流传感器测试解决方案
CTMS电流传感器测试系统
普赛斯CTMS电流传感器测试系统，可用于精准测 量各种电流传感器（霍尔电流传感器、罗氏线圈、皮尔 森线圈等）的静态与动态参数，单台大电流源电流可高 达1000A。测试参数包括：直流参数如温度漂移、零点 误差、线性度等，和交流参数如响应时间、带宽、噪声频谱等。 CTMS电流传感器测试系统总体上包括：测试设 备、上位机控制系统、测试夹具等。其中测试设备主要 包括直流大电流源设备、阶跃脉冲电流源设备、宽频带 大电流源设备、频谱仪、示波器、电流方向切换装置、环 境温度模拟装置、传感器供电装置、数据采集装置等。 上位机控制系统主要包括对仪器的控制、数据自动采 集、自动保存、数据的生成等功能模块以及测试界面的设计。

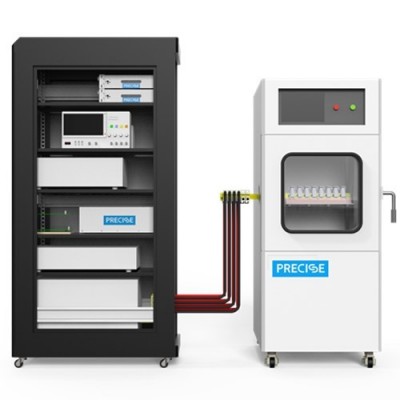

图： 普赛斯CTMS电流传感器测试系统
电流传感器测试平台300A/us上升沿特点
1000A自动测试平台；
300A/us上升沿；
精度0.1%；
支持集成示波器、温控台；
正负极反转；
模块化设计；
可定制化开发；
产品应用
开环/闭环霍尔电流传感器、罗氏线圈电流传感器、皮尔森线圈电流传感器；
选择普赛斯理由
普赛斯以自主研发为导向，深耕半导体测试领域，在I-V测试上积累了丰富的经验，先后推出了直流源表，脉冲源表、高电流脉冲源表、高压电源等测试设备，广泛应用于高校研究所，实验室，新能源，光伏，风电，轨交，变频器等场景。普赛斯数字源表集电压源、电流源、电压表、电流表、电子负载功能于一体，支持四象限工作、微弱电流10pA输出测量、3500V高压下nA级测量、1000A脉冲大电流输出，全系列产品丰富。
