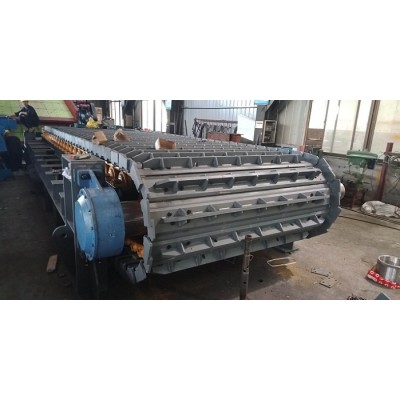

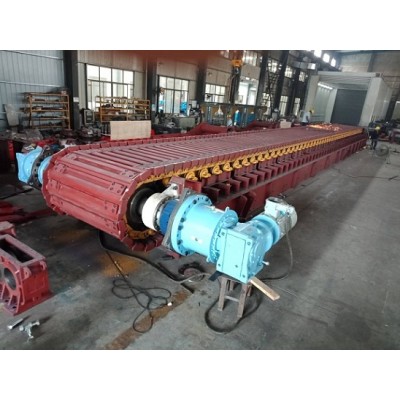

重型板式喂料机主要部件描述
一）重型板式喂料机槽板
材质 16Ｍn
底板厚度mm 14-20
型式：平板型或圆弧型
加工方式：双圆弧形、冷压成型
表面硬度：HRC50-55
二）重型板式喂料机链条
形式：坦克履带链
型号 ： T203MB ，T216MB?，T,228MB?
材质：35MnB
热处理方式：表面淬火
表面硬度：HRC55-60
制造商：:山东大川
三）重型板式喂料机机架
焊接件
卸料区段 采用上托链轮、中部重轨组合式支重，轮布置密度大，能承受较大冲击载荷
上托链轮 滚动轴承组合式
轮体材料 45钢
热处理方式 表面高频淬火
表面硬度 HRC50～55
下托轮 滚动轴承组合式
轮体材料 45钢
热处理方式 表面高频淬火
表面硬度 HRC50～55
四）重型板式喂料机主动链轮装置
主动轴
材料：40Cr
热处理方式：调质
硬度： HB220-250
主动链轮：节圆直径
mm ：Φ689
齿数：21
节距mm：203
轮毂材质：ZG310-570
轴承厂家 ：瓦房店ZWZ品牌
轴承使用润滑脂类型：二硫化钼润滑脂
五）重型板式喂料机从动链轮装置
从动轴
材料：40Cr
热处理方式： 调质
硬度；HB220～250
从动链轮
材料：ZG310-570
热处理方式：表面高频淬火
表面硬度： HRC48～53
轴承厂家：瓦房店轴承
轴承使用润滑脂类型：二硫化钼润滑脂
拉紧装置：截锥涡卷弹簧拉紧
六）重型板式喂料机驱动装置
电动机 1台
制造商 西门子电机中国有限公司
型号：根据板式喂料机型号和输送产量确定
功率kW：根据板式喂料机型号和输送产量确定?
转速r/min：随电机型号确定
电压V： 380
防护等级：IP54
绝缘等级： F
频率Hz：50（国内）
减速机 1台
制造商：苏州博能
型号：技术部随板喂机型号和产量确定
速比：随减速机型号确定
安装形式：扭力臂安装
逆止器：减速机集成
