42米长履带式混凝土布料机技术参数
一、布料机结构原理简介
BLJ-600-40B履带式混凝土输送布料机采用QUY50A型液压履带起重机底盘为基体而开发出的建筑施工设备，可以适应于输送各种级配的混凝土和各类颗粒性物料，在水利水电工程、公路、桥梁、民用建筑、国防工程施工中可以广泛地用以输送混凝土及其它颗粒性物料至结构物施工工作面，也可用于港口码头、矿山、发电厂中装卸颗粒性物料。
布料机主要由QUY50A液压起重机底盘、布料伸缩臂架式皮带机、上料皮带机、活动配重装置四个主要部分组成。整机行走、布料臂架变幅、回转驱动的动力源采用QUY50A型液压履带起重机的液压动力系统，布料臂架的伸缩、布料皮带机和上料皮带机的驱动的动力源是采用380V外接电源驱动电动机。
该机操作简单，行走、变幅、回转用操作杆控制液压先导阀进行操作;布料臂架的伸缩、布料皮带机和上料皮带机的驱动可以在监控触摸屏上触摸操作和备用电控开关按扭操作。该机设有负荷荷载控制传感器、伸缩安全限位控制器、变幅角度指示，如果发生荷载、位置任意参数超过设定值，系统将会报警并自动停止相应参数控制的动作。
布料皮带机、上料皮带机的运行速度可以分别设置、调整。操作室还设有监控显示器及三百分钟工作记录仪，可以实现对皮带机运行进行可视监控和三百分钟工作记录。

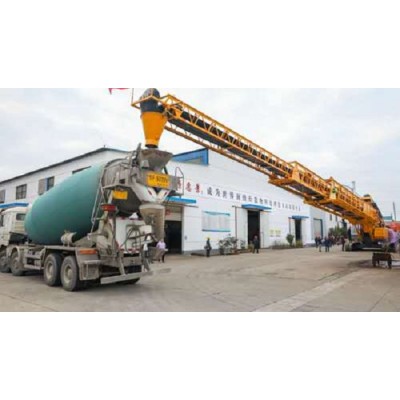

二、履带式混凝土布料机结构组成
1.QUY50A履带吊底盘
2.三角支架

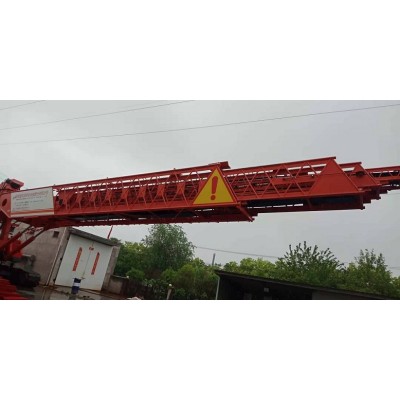

3.布料皮带臂架
4.受料斗
5.上料皮带
6.活动配重装置
7.变幅油缸
三、履带式混凝土布料机基本参数
1、布料机主要技术参数:
序号 项 目 参数 备注
1 设计输送能力 80-120m/h
2 布料半径 R=40m
3 最小布料半径 R=18m
4 布料臂架回转角度 360°
5 布料臂架回转速度 3.2rpm
6 布料臂架仰角 25 试验达到30°
7 布料臂架最小俯角 -10
8 布料臂架伸缩速度 4m/min
9 输送混凝土大骨料 150mm 15°
10 输送混凝土大骨料 80mm 20°
11 输送混凝土大骨料 40mm 25°试验达到30°
12 皮带宽度 B=600mm
13 皮带输料速度 V=3—3.8m/s试验达到4m/s
14 布料皮带驱动 电动45kw
15 上料皮带驱动 电动30kw
16 布料臂架伸缩驱动 电动22kw
17 布料臂架(布料皮带) 三节伸缩/U型托滚
18 上料皮带 单接结构/U型托滚
19 底盘 QUY50A
20 行走速度 1.3km/h
21 爬行能力 15%
22 柴油机型号 D6114ZG2A
23 柴油机输出功率 125kw/2000rpm
24 履带接地比压 0.069MPa
25 底盘离地间隙 0.70m
26 整机重量 约70t
2、机体外形尺寸:
底盘宽度B=4300(3400)mm
履带板宽b=760mm
履带轨距S=3540(2640)mm
平台宽度B=3170m
主机宽度H=3.4m(履带伸缩为零时)
底盘离地间隙Δh=0.70m（张角)
卸料料口至地面高度 22.5m
伸缩臂幅度/回转中转心至配重外缘半径 r=7.5m
回转中心至伸缩臂杆顶端距离R=40m(臂杆伸至极限)
3、布料机各机构参考重量:
序号 部件名称 重量(千克)
1 QUY50A液压起重机底盘 28000
2 QUY50A液压起重机底盘配重 27000
3 布料机活动配重 2606
4 布料臂架总成 18000
5 布料机三角支架 4500
6 布料机上料皮带机总成 2610
7 布料机主机受料斗 620
