板式给料机在400t/h砂石生产线的应用
一：原始参数
1）物料：石灰石
2）进料颗粒：小于850mm
3）出料粒度：0-5mm，5-10mm，10-20mm，20-31.5mm
4）处理能力：400t/h
5）砂粒生产为干法生产
6）系统中皮带机长度根据现场布置形式调整
7）安装形式：固定式
二：主要生产设备如下：
1）GBZ1400*5000重型板式喂料机，
2）PE1000×1200颚式破碎机
3）PF1620反击式破碎机
4）2YK-2685圆振动筛,3YK-2685圆振动筛,
5）B1200皮带输送机，B1000皮带输送机，B800皮带输送机
三：生产工艺流程如下：
大料仓物料→GBZ1400×8000重型板式喂料机→PE1000×1200颚式破碎机→B1200皮带输送机→PF1620反击式破碎机→B1200皮带输送机→2YK-2685圆振动筛→3YK-2685圆振动筛
注：经过2YK-2685圆振动筛筛分后，大于31.5mm的石料用B100的皮带输送机返回到PF1620反击式破碎机，20-31.5的骨料用B800皮带输送机输送到产品堆场，而0-20mm的骨料通过B1000输送到3YK-2685振动筛，经过筛分后0-5mm，5-10mm，10-20mm的三种规格骨料通过B800皮带输送机输送到成品堆场。

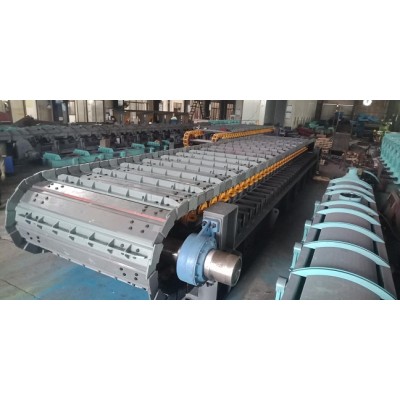

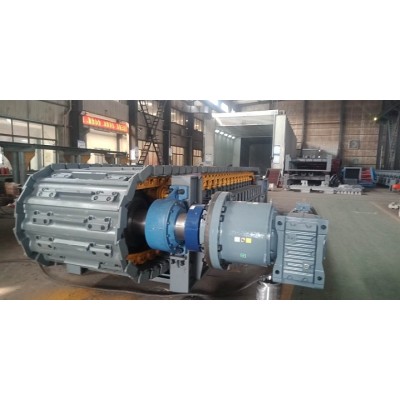

四：GBZ1400×8000重型板式喂料机技术参数如下：
内容 单 位 参 数 备注
规格 GBZ1400×8000
槽板宽度 mm 1400 底板材质16Mn厚度18mm
中心距 mm 8000
物料粒度 mm ≤850
输送物料 石灰石
物料容重 t/m3 1.6
输送量 t/h 400
输送倾角 ° 0
输送速度 m/s 0.1
坦克履带链节距 mm 203
电动机 YVF2-200L-4-30 变频调速
功率 kW 30
减速机 P2KA16-500 扭力臂空心轴套装
速比 i 500
安装方式 左装/右装
设备重量 t 31
五：GBZ1400×8000mm重型板式喂料机供货范围
序号 设备及部件名称 数量或规格
1 重型板式给料机 GBZ1400×8000mm
1.1 传动装置 1套
1.1.1 减速器 P2KA16-500（1台）（含锁紧盘、扭力臂、逆止器）
1.1.2 电动机(变频调速)YVF2-200L-4-30（1台）
1.2 机架 1套
1.2.1 滚轮装置 1套（上托链轮、下托轮）
1.2.2 导料板、罩壳 1套
1.3 头轮装置 1套
1.4 尾轮装置 1套
1.5 链条 1套
1.6 槽板 1套
1.7 安装地脚螺栓 1套
2 随机配件 1套（上托链轮2只+槽板1块）
3 随机技术资料 1套
