交流高压试验变压器（工频交流耐压试验装置）

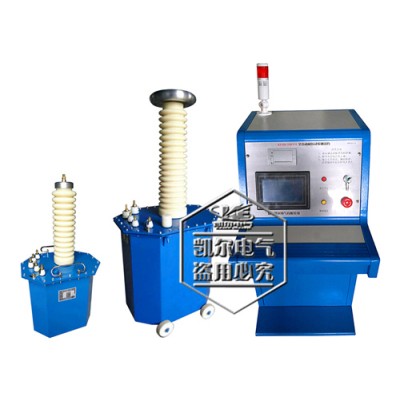

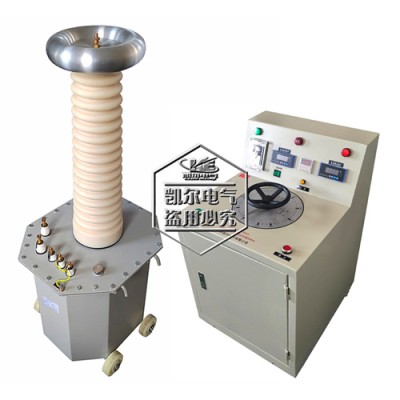

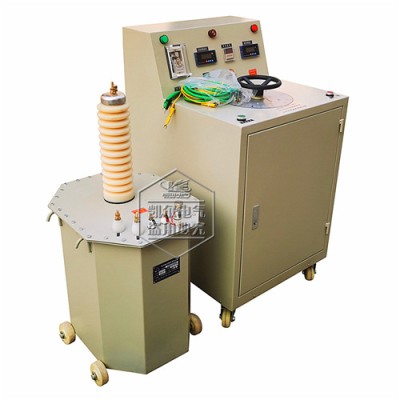

KESB型系列 特种轻型交流高压试验变压器（工频交流耐压试验装置）

---

一、产品概述:
       KESB型系列交流高压试验变压器是按试验变压器国家标准DL/T848.2-2004要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，是高压试验中必不可少的仪器。
二、技术参数

三、试验变压器的容量选择
      标称试验变压器容量Pn的确定公式：
      Pn=kVn2WCt10-9
      式中：Pn-标称试验变压器容量（KVA）；
      k - 安全系数；
      Vn-试验变压器的额定输出高压的有效值（KV）；
      W -角频率，W=2πf,f为试验电源的频率；
      Ct-被试品的电容量（PF）。
      对于不同的试验电压Vn，选择适当的安全系数k，标称试验电压较低时，k值可取高一些；以下列出不同的试验电压Vn，所选用的安全系数k值，供参考：

Vn=50～100KV	K=4
Vn=150～300KV	K=3
Vn≥300KV	K=2
Vn≥1MV	K=1

被测试设备的电容量Ct可由交流电桥测出。Ct的变化很大，应由设备的类型而定。典型数据如下：

棒形或悬式绝缘子	几十微法
电压互感器	200～500PF
分级套管	100～1000PF
电力变压器＜1000kVA	1000～1000PF
电力变压器＞1000kVA	1000～10000PF
高压电力电缆和油浸纸绝缘	250～300PF/m
气体绝缘	20～60PF/m
封闭变电站,SF6气体绝缘	100～10000PF
