JB-LSC型箱式多层时差法明渠流量计
LSC系列箱式超声波明渠流量计是江苏聚邦自动化科技有限公司依据SL/186-1997《超声波流速仪》、GB/T11826.2-2012《流速流量仪器第2部份：声学流速仪》、GB/T21303-2007《灌溉渠道系统量水规范》等规范，自行研制与生产的一款针对明渠渠道流量检测的专业设备，具备测量精度较高、安装与维护简单和使用寿命长等特点。

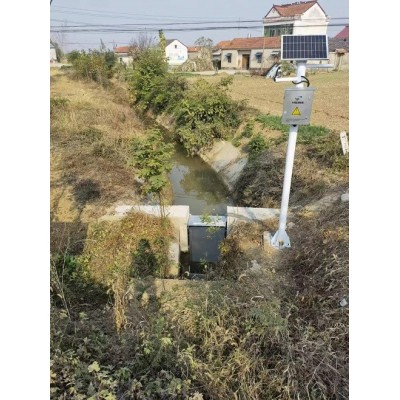

设备组成（见示意图）
本套测流设备主要由箱式超声波明渠流量计（内含多对超声波换能器、采集控制器、高精度电子水尺）、传输模块和供电单元组成。
图：系统组成示意图
产品特点
我司通过对国内外诸多厂家的明渠测流设备功能与特点的统计与分析，总结出普遍存在诸多问题后（如：渠道结构多样性、水质较差，漂浮物较多、淤泥沉淀和阻水等情况），为了能解决传统产品的局限性，针对性的设计与研发了本测流系统，经过在诸多项目中的实际应用，取得了很好的应用效果。
² 多层次结构：本测流系统采用多层结构，通过测量不同水深的层流速，并多次取值，通过数据建模方式用数学的方法求得平均流速，具有极高的准确性；
² 箱式结构：多层超声波换能器组和水位计及采集控制器均嵌入一个箱体内免去了现场安装时需要换能器对准与接线的难度，同时箱体的入水口采用喇叺口式结构起到不阻水、减少水草、漂浮物等附着，大大减少了维护工作量；
² 由于本测流系统采用多层传感器结构，运行一段时间后可建立层流速分布模型，即使某层出现故障本设备依旧可以正常的工作。
² 所用超声波换能器采用大功率驱动，具有超强的信号发送能力和较高的接收灵敏度，在较恶劣的环境下也能正常工作。
² 防护等级：水下工作设备均采用IP68防护。
型号规格：
型号 | 宽 （内径mm) | 高 （内径mm） | 长 mm | 低有效液位 高度（mm) | 最小流量 (m3/s) | 大流量 (m3/s) | 换能器 对数 |
LSC-40 | 400 | 400 | 816 | 100 | 0.002 | 0.48 | 8 |
LSC-60 | 600 | 600 | 816 | 100 | 0.003 | 1.08 | 12 |
LSC-80 | 800 | 800 | 816 | 100 | 0.004 | 1.92 | 16 |
LSC-10 | 1000 | 1000 | 816 | 100 | 0.005 | 3.0 | 20 |
LSC-12 | 1200 | 1200 | 816 | 100 | 0.006 | 4.32 | 24 |
LSC-14 | 1400 | 1400 | 816 | 100 | 0.007 | 5.88 | 定制 |
LSC-16 | 1600 | 1600 | 816 | 100 | 0.008 | 7.68 | 定制 |
技术参数
测量渠宽：0.4米∽1.6米（见规格型号表）
测量渠深：0.4米∽1.6米（见规格型号表）
流量测量范围：见规格型号表
测量误差：±2%
水位测量：高精度电子水尺、误差：±2.5mm
供电电源：DC12V
功耗：不大于60mA(不含电子水尺），不大于80mA(含电子水尺）
通讯接口：RS485 MODBUS协议
防护等级：IP68
