IGBT击穿电压测试高压脉冲电源特点和优势:
十ms级的上升沿和下降沿;
单台Z大3500V的输出;
0.1%测试精度;
同步电流或电压测量;
支持程控恒压测流,恒流测压,便于扫描测试;

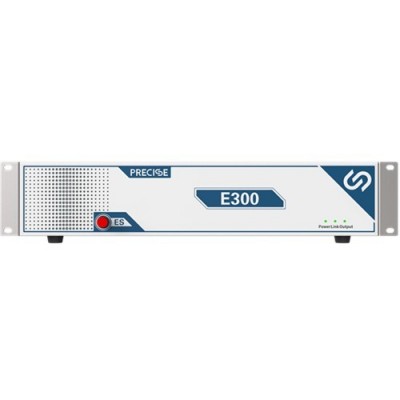

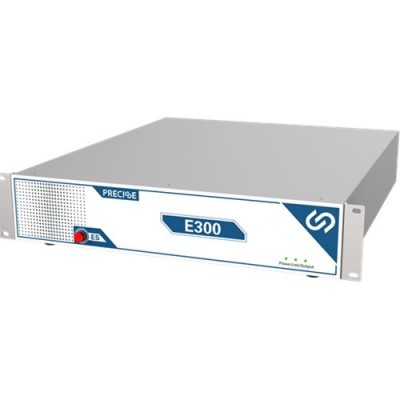

产品简介
高电压源测单元具有输出及测量电压高(3500V)、能输出及测量微弱电流信号(1nA)的特点。设备工作在一象限,输出及测量电压0~3500V,输出及测量电流0~100mA。支持恒压恒流工作模式,同时支持丰富的I-V扫描模式。
部分技术参数
Z大输出功率:350W,3500V/100mA(不同型号有差异);
输出电压建立时间:< 5ms;
输出接口:E100:三同轴BNC;E200、E300:KHV(三同轴),支持四线测量;
扫描:支持线性、对数及用户自定义扫描;
通信接口:RS232、以太网;
保护:支持急停;
触发:支持trig IN及trig out;
尺寸:19英寸2U机箱;
应用领域:
用于IGBT击穿电压测试,IGBT动态测试母线电容充电电源、IGBT老化电源,防雷二极管耐压测试,压敏电阻耐压测试等场合。其恒流模式对于快速测量击穿点具有重大意义。
