在印制电路板（PCB）制造过程中，铜面的抛光处理是一个关键环节。铜层作为导电材料，其表面质量直接影响电路板的性能和可靠性。抛光过程中，铜面容易因机械摩擦或化学作用而受损，因此需要一种有效的保护材料。硅溶胶因其独特的物理化学性质，成为铜面保护的重要选择之一。
1.硅溶胶的基本特性

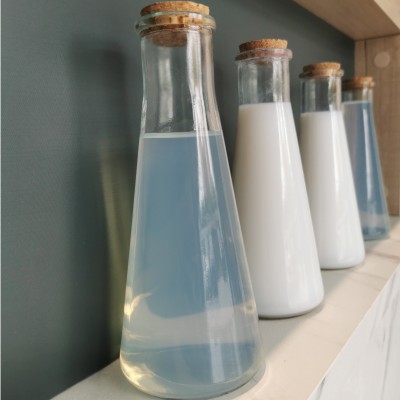

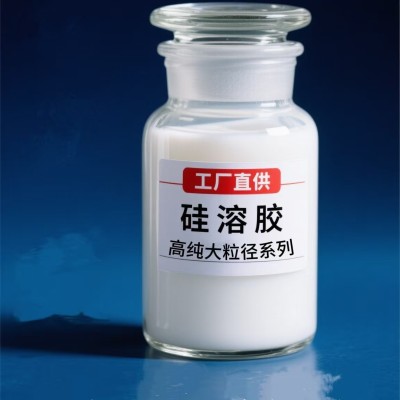

硅溶胶是由纳米级二氧化硅颗粒分散在水中形成的胶体溶液。其颗粒尺寸通常在5至100纳米之间，具有较大的比表面积和较高的表面活性。硅溶胶的稳定性较好，可通过调节pH值或添加稳定剂来控制其凝胶时间。在PCB抛光中，硅溶胶能够形成一层均匀的保护膜，有效隔离铜面与外界环境的接触。
2.硅溶胶在铜面保护中的作用机制
硅溶胶的保护作用主要通过以下方式实现：
（1）物理隔离：硅溶胶在铜表面形成致密的薄膜，减少抛光过程中机械摩擦对铜面的直接损伤。
（2）化学稳定性：二氧化硅本身化学性质稳定，不易与铜发生反应，可避免铜面氧化或腐蚀。
（3）填充作用：硅溶胶的纳米颗粒能够填充铜面的微观凹陷，使表面更加平整，有利于后续工艺的进行。
3.硅溶胶的需求特点
对铜面保护材料的需求具有以下特点：
（1）高效性：生产节奏快，要求保护材料能够快速成膜且易于去除。
（2）环保性：当地对工业生产的环保要求较高，硅溶胶因其无毒、可降解的特性受到青睐。
（3）成本控制：在保证性能的前提下，企业对材料价格较为敏感，硅溶胶的性价比优势明显。
4.硅溶胶的制备与选用
用于PCB铜面保护的硅溶胶通常需要满足以下条件：
（1）纯度要求：金属杂质含量需控制在ppm级别，避免影响电路性能。
（2）粒径分布：颗粒大小均匀，以确保成膜的致密性。
（3）粘度适中：便于涂布且不会影响抛光操作的进行。
5.实际应用中的注意事项
在使用硅溶胶进行铜面保护时，需注意以下问题：
（1）涂布方式：可采用喷涂、浸渍或旋涂等方法，需根据PCB的尺寸和结构选择合适的方式。
（2）干燥条件：温度和时间需严格控制，避免保护膜出现裂纹或气泡。
（3）去除方法：抛光完成后，通常用碱性溶液或去离子水即可清除硅溶胶膜，操作简便。
6.硅溶胶与其他保护材料的对比
与传统的蜡类或树脂类保护材料相比，硅溶胶具有以下优势：
（1）更薄的膜厚：纳米级颗粒可实现微米级以下的保护膜，减少材料浪费。
（2）更好的耐温性：可适应PCB加工中的高温环境。
（3）更低的污染风险：不会残留有机物质，对后续工艺干扰小。
