英集芯IP6557是一款高度集成的140W大功率双口输出快充协议SOC芯片，专为车载充电器等应用场景设计，具备多协议支持、高集成度、智能温控与多重保护等特性。以下是其核心参数与功能详解：
一、核心参数
1、输入/输出能力
输入电压范围：5V~31V（宽电压适应，覆盖车载12V/24V系统波动场景）。
输出电压范围：3.3V~28V（支持6档电压输出：5V/9V/12V/15V/20V/28V）。
输出功率：140W（28V/5A），满足高性能笔记本、平板等设备快充需求。
开关频率：250kHz，高效能转换。
2、封装与尺寸

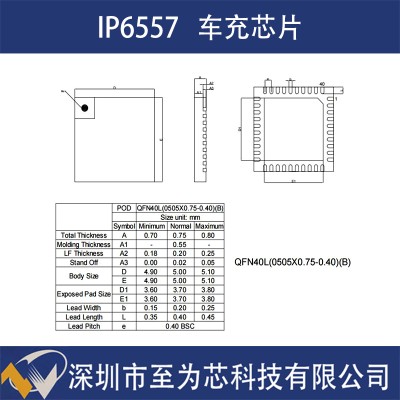

封装形式：QFN40（5mm×5mm），紧凑设计，便于集成到车载充电器等空间受限设备中。
工作温度范围：-40℃~125℃，符合车规级AEC-Q100标准，适应极端环境。
二、核心功能
1、多协议快充支持
集成QC2.0/QC3.0/QC3+/QC4+/QC5、FCP、HSCP、AFC、MTK、UFCS以及USB-C接口的PD3.1/PPS/ERP28V等主流快充协议，兼容手机、平板、笔记本等设备。
双口独立输出：支持AC/CC双口同时快充，互不干扰。
2、高集成度设计
内部集成升降压控制器、路径NMOS驱动、E-Marker线缆识别及NTC温度检测模块。
外围元件极简：仅需1个电感+功率MOSFET即可实现完整功能，显著减小PCB面积，降低BOM成本。
3、智能温控与保护
NTC板级温度检测：实时监测芯片温度，动态调整输出功率，防止过热损坏。
多重保护机制：输入/输出过压保护、欠压保护、过流保护、短路保护、过温保护等，确保设备安全。
14-bit ADC监测：精确测量输入/输出电压、电流及芯片温度，数据用于保护逻辑触发。
4、动态电压调节（DV/DT）
同步双向升降压架构：支持6V~31V宽输入电压范围，自动适应车辆启动、熄火等电压波动场景。
恒压（CV）/恒流（CC）双模式：
低电量时：CC模式提供大电流快速充电。
接近满电时：CV模式维持电压稳定，保护电池。
三、应用场景
1、车载充电器：为手机、平板、笔记本等设备提供140W高功率快充，适配12V/24V车载系统。
2、储能电源：支持大功率输出，满足户外设备充电需求。
3、工业设备：宽电压输入能力适应复杂电源环境，保障稳定供电。
四、优势总结
1、高功率密度：140W输出能力，覆盖主流设备快充需求。
2、协议兼容性强：支持PD3.1/UFCS等新兴协议，未来兼容性有保障。
3、集成度高：外围元件精简，降低设计复杂度与成本。
4、安全可靠：多重保护机制+车规级认证，适应车载严苛环境。
