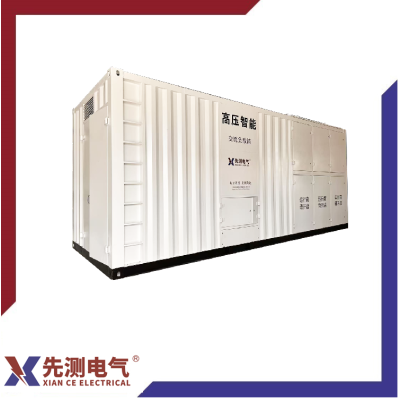

阻容一体式负载柜 高压阻容交流负载柜

测试功能
可进行稳态测试、瞬态测试（采样间隔40us的突加突卸测试）、整定测试、波动测试、谐波分析、录波分析、生成测试报告。
保护功能
可实现急停、短路、过压、过热、烟雾、风量、相序、门限、接地、防雷、预加热等保护功能。
高压阻容一体式负载柜 典型技术参数

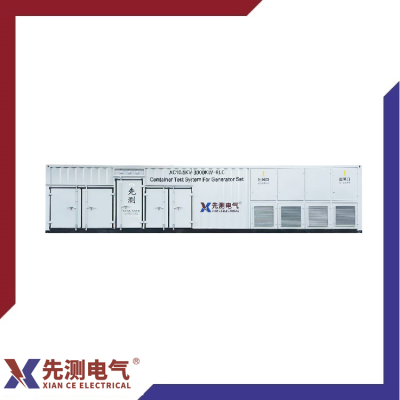

AC10.5kV - 3350kVA-RC发电机组智能测试系统
额定电压/频率 交流三相三线10500V/50Hz
负载功率
阻性负载2000kW;容性负载1350kvar;
功率因数 0.8（超前）-1
步进值 0%→ 25%→ 50%→ 75%→ 100%→ 110%
负载精度 ±2%
三相不平衡度 ≤3%
体积 30呎集装箱
控制电源 AC380V / 50Hz
防护等级 IP56
绝缘等级 F级
