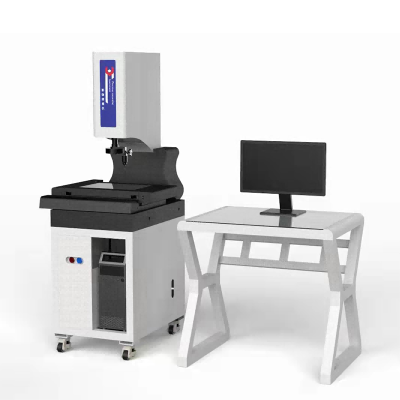

全自动影像测量仪CNC3020高精度多功能可定制

全自动影像测量仪CNC3020产品介绍

一、基本测量功能

可测量几何、点、线、圆（最da、最小和平均）、弧、样条曲线、椭圆、矩形、四边形、槽、R角、环、间距、距离、点等等。构建：中心点、极值点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、合并、轮廓分割、半径画圆、三线内切圆、两线半径内切圆等。影像测量工具：绘图点、最近边缘点、聚焦点、圆形框取点、最jia边缘点、最近点、整体提取、多段提取、纹理分割、多段纹理分割、电子卡尺、快速整理取圆、开放轮廓线、最da闭合轮廓线、最近闭合轮廓线。形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。坐标系：夹具定位坐标系、点线、两点X、两点Y、三点、两线、图像配准坐标系；平移、旋转、手工调整坐标系。

二、仪器特点

1.移动桥式结构，大行程全自动测量，叁轴CNC控制。

2.精密花岗岩机台，精度高、稳定性好。

3.全鼠标、手柄式的自动化控制，简单易用。

4.LAMOTION闭合式光栅尺，精度高、稳定性好。

5.可变倍光学镜头，可实现变倍测量。

6.可程控5环8区环形表面光源，LED轮廓光源。

7.自动对焦测高，可加装接触式测头。

8.version 智能测控全自动影像测量软件。

9.提供多种规格标准配置，并可根据要求进行个性化定制。

三、技术参数
