耐高温单组份粘接胶、高温胶、单组份粘接胶、黑胶、电子固定胶

一、产品概述：

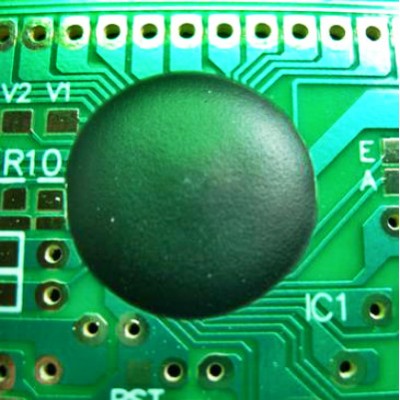

QK-9907-C系非溶剂型单组份环氧树脂产品，具有低线膨胀系数及耐高温特性。用于电子变压器、电感固定、电机粘接及其它电子元件粘接固定等，具有固化速度快、耐温高、粘接力强等优点。

二、外观及物性：

        外  观                          粘稠膏状体

        颜  色                          黑色、白色

                                   比  重（25℃）             1.35-1.45

                                   粘  度（25℃）      35,000-55,000 cps

                         保存期限       25℃/ 1个月，0-5℃/ 2个月

                          包  装                       1KG 、5KG

三、固化条件：

 110-120度1-1.5小时

四、固化物特性：

   体积电阻        Ω-cm             4.7×10¹⁵

   表面电阻        Ω-cm             5.8×10¹⁴

                          硬  度       Shore  D             85-90

                       耐热温度          ℃                 150-180

                        抗拉强度         kg/cm²                6

                        抗弯强度         kg/mm²              12

                        吸水率             24H  %             0.3

                   绝缘破坏电压      kv/mm             18-20

                    接着强度       铁---铁      160-180kg/cm²

                 耐焊锡温度          450℃              （3秒钟）

五、使用及注意事项：

               1、点胶部位应保持清洁、干燥；批量使用前应小量试用以了解胶水固化要求及特性要求；

2、作业场所应保持阴凉通风，因个人体质及环境变化问题，个别人员在接触胶水后会出现过敏情况，对此建议对胶水敏的人员尽量少接触，其它人员也应作好相应保护；接触胶水后应及时用酒精或清水冲洗，情况严重者应及时就医；

3、胶液在固化过程中，受加热的影响流动性会变大，请尽量保持被施胶产品与粘接部位保持水平摆放；

4、由于该产品是受热会发生的化学产品，因此环境温度对产品品质影响很大，请将产品保存在低温环境中，以确保产品的稳定性及品质，如果未能低温保存，在使用过程中产品出现流胶或粘接强度下降的现象；

5、存放于冰箱的胶水，放入前检查胶水包装桶盖是否盖严，以防止水气进入；用前须提前拿出胶水放于室温解冻8-12小时，解冻期间不能打开包装桶盖，以免因瓶内外温度差而使胶水表面凝结水气，使用前须对胶水整桶进行搅拌；未用完的胶水须密封好于室温存放，如室内温度**（>25℃）时可再次放入冰箱存放；开盖使用后的胶水建议在2-3天内用完佳；

6、对于单组份胶水在冬天气温较低的情况下，有一定的机率会出现结晶情况，这种情况和夏天硬化是不一样的；使用时只需要将胶水放入70-80度的烤箱中预热30-40分钟左右，等胶水化开充分搅拌揉捏均匀后方可继续使用，不影响其特性；

7、胶水在使用过程中若感觉胶水较浓，不好操作，切记不可自行添加稀释剂或其它化学试剂，可要求我司对胶水黏度进行调整。
