IGBT功率半导体器件主要测试参数
近年来IGBT成为电力电子领域中尤为瞩目的电力电子器件,并得到越来越广泛的应用,那么IGBT的测试就变的尤为重要了。lGBT的测试包括静态参数测试、动态参数测试、功率循环、HTRB可靠性测试等,这些测试中最基本的测试就是静态参数测试。
IGBT静态参数主要包含:栅极-发射极阈值电压VGE(th)、栅极-发射极漏电流lGEs、集电极-发射极截止电流lcEs、集电极-发射极饱和电压VcE(sat)、续流二极管压降VF、输入电容Ciss、输出电容Coss、反向传输电容Crsso只有保证IGBT的静态参数没有问题的情况下,才进行像动态参数(开关时间、开关损耗、续流二极管的反向恢复)、功率循环、HTRB可靠性方面进行测试。功率半导体器件igbt测试系统igbt静态测试仪器认准普赛斯仪表，详询一八一四零六六三四七六；
IGBT功率半导体器件测试难点
IGBT是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件,兼有高输入阻抗和低导通压降两方面的优点;同时IGBT芯片属于电力电子芯片,需要工作在大电流、高电压、高频率的环境下,对芯片的可靠性要求较高。这给IGBT测试带来了一定的困难:
1、IGBT是多端口器件,需要多种仪表协同测试;2、IGBT的漏电流越小越好,需要高精度的设备进行测试;
3、IGBT的电流输出能力很强,测试时需要快速注入1000A级电流,并完成压降的采样;
4、lGBT耐压较高,一般从几千到一万伏不等,需要测量仪器具备高压输出和高压下nA级漏电流测试的能力;
5、由于IGBT工作在强电流下,自加热效应明显，严重时容易造成器件烧毁,需要提供us级电流脉冲信号减少器件自加热效应;
6、输入输出电容对器件的开关性能影响很大,不同电压下器件等效结电容不同,C-V测试十分有必要。
普赛斯IGBT功率半导体器件静态参数测试解决方案
普赛斯IGBT功率器件静态参数测试系统,集多种测量和分析功能一体,可以精准测量IGBT功率半导体器件的静态参数,具有高电压和大电流特性、uQ级精确测量、nA级电流测量能力等特点。支持高压模式下测量功率器件结电容,如输入电容、输出电容、反向传输电容等。

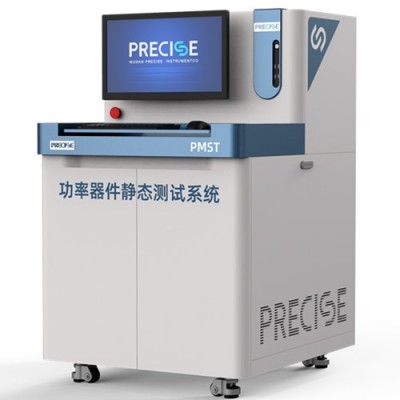

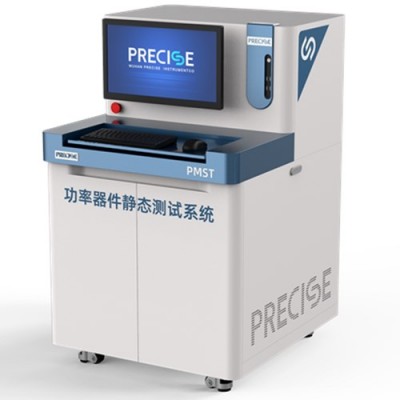

图5:IGBT测试系统图
普赛斯IGBT功率器件静态参数测试系统配置由多种测量单元模块组成,系统模块化的设计能够极大方便用户添加或升级测量模块,适应测量功率器件不断变化的需求。
“双高”系统优势
高电压、大电流
具有高电压测量/输出能力,电压高达3500V(Z大可扩展至10kV)
具有大电流测量/输出能力,电流高达6000A(多模块并联)
高精度测量
nA级漏电流, μΩ级导通电阻
0.1%精度测量
模块化配置
可根据实际测试需要灵活配置多种测量单元系统预留升级空间,后期可添加或升级测量单元
测试效率高
内置专用开关矩阵,根据测试项目自动切换电路与测量单元
支持国标全指标的一键测试
扩展性好
支持常温及高温测试可灵活定制各种夹具
测试项目
集电极-发射极电压Vces，集电极-发射极击穿电压V(br)ces、集电极-发射极饱和电压Vcesat
集电极截止电流Ices、栅极漏电流Iges
栅极-发射极电压Vges、栅极-发射极阈值电压Vge(th)
输入电容、输出电容、反向传输电容
续流二极管压降Vf
I-V特性曲线扫描，C-V特性曲线扫描等
普赛斯功率半导体器件igbt测试系统igbt静态测试仪器特点和优势：
单台Z大3500V输出；
单台Z大1000A输出，可并联后Z大4000A；
15us的超快电流上升沿；
同步测量；
国标全指标的自动化测试；
可定制夹具；
nA级电流和uΩ级电阻测量；
