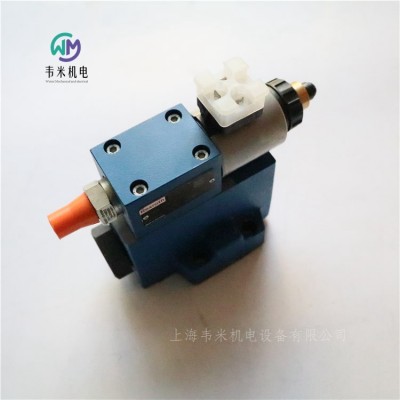

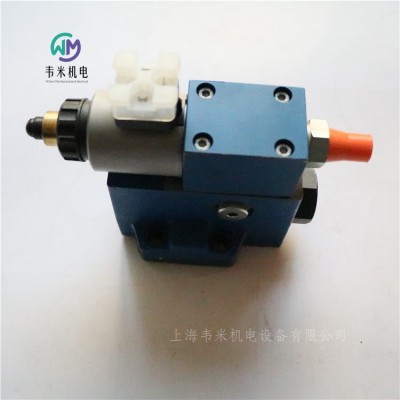

力士乐REXROTH先导式比例减压阀
DRE(M) 10, DRE(M) 20
R901279577 DREM10-61/200YG24-8K4M
规格 10, 25
组件系列 6X
大工作压力 315 bar
大流量 300 l/min
安装位置 任意
重量 4.7kg 6kg
存储温度范围 -20 … +80℃
环境温度范围 -20 … +70℃
先导流量 0.8l/min
大流量 200l/min 300l/min
液压油温度范围 -20 … +80℃
粘度范围 15 … 380mm²/s
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级 等级 20/18/15 符合 ISO 4406 (c)
滞后 ± 3.5%
重复精度 < ± 2%
线性 ± 2%
控制值压力特性曲线的制造公差 ± 3.5
阶跃响应 10 ... 90% ≈ 130ms
特点
用于降低系统压力的阀
通过比例电磁铁操作
带可旋转和可拆卸线圈的比例电磁铁
用于底板安装：油口安装面符合 ISO 5781
A 到 Y 的第三条油路 (φ 7.5 mm)
线性化的压力/给定值特性曲线
瞬态响应良好
可在 A 和 B 之间安装可选单向阀
可选大压力限制
DRE(M) 型阀门属于先导式减压阀。这些阀可用于降低工作压力。
这些阀门的基本构成是带比例电磁铁的先导控制阀、带主阀心的主阀，以及可选单向阀。
型号 DRE...
可通过比例电磁铁根据控制值设置通道 A 中的压力。
在静止位置时 – 即通道 B 中没有压力时 – 弹簧将主阀芯保持在其初始位置。从通道 B 到通道 A 的连接关闭。因此可避免启动跃变。
施加在通道 A 中的压力通过孔作用于主阀芯的面。先导油从通道 B 穿过孔 流到恒定电流控制处，恒定电流控制保持先导流量恒定，与通道 A 和 B 之间的压降无关。先导流量从
恒定电流控制处流入弹簧腔，穿过孔和，通过阀座 流进通道Y并由此回流。通过相关放大器对通道 A 中所需压力进行预设。比例电磁铁将阀架向阀座方向移动，并将弹簧腔中的压力限制为设定值。如果通道 A 处压力低于预设控制值，则弹簧腔内的较高压力将会令主阀芯右移。从 B 到 A 的连接打开。如果已达到 A 处的调定压力，此时主阀芯处的力达到平衡 - 主阀芯处于控制位置。
通道 A 的阀芯端面 处压力 = 弹簧腔阀芯端面处压力 – 弹簧力
如果在立式液压油柱（例如，切断位置的液压缸活塞）中，要降低 A 处压力（例如），则可以通过控制电子元件预设较低的控制值，这样即可预选出较低的压力值，该压力值将立刻出现在弹簧腔内。作用于主阀芯表面 的 A 处的较高压力值将主阀芯推向保护塞的方向，到达切断位置。A 到 B 的连接堵塞，A 到 Y 的连接打开。弹簧处的力当前反向作用于主阀芯表面 的液压力。在此主阀芯位置处，液压油可从通道 A 经控制边流向 Y，进入回流。
当 A 处压力降至弹簧腔中的压力和弹簧的 ∆p 之和时，主阀芯将关闭控制边 A 到 Y 处插口中的大控制孔。
相对于 A 处新控制值的剩余压差约为 10 bar，当前压力只可通过控制孔卸载。如此即可在无压力下冲情况下实现良好瞬态响应。为实现由通道 A 到通道 B 的自由回流，可选择安装单向阀。通道 A 处部分充液流量同时可通过打开的主阀芯 A 到 Y 的控制边流入回流。
型号 DREM...
为了提供液压保护，防止比例电磁铁上出现不允许的高电气控制电流，导致油口 A 产生超额压力，可以选择安装一个弹簧负载溢流阀，用于限制大压力。此大压力限制为基于相关压力等级所设预设值。
力士乐REXROTH隔膜式蓄能器
HAD 型
设备系列 1X 和 2X
额定容积 0.075 … 3.5 升
大工作压力 350 bar
概述
液压气动蓄能器的主要任务之一是从液压气动系统中吸收一定体积的加压流体，并在需要时将其返回到系统中。由于液体处于压力之下，因此液压气动蓄能器被视为压力容器，并且必须针对大工作压力进行设计，同时考虑到安装的验收标准。
在大多数液压气动系统中，使用带有分离元件的液压气动蓄能器。根据设计的不同，分离元件分为气囊式、活塞式和隔膜式蓄能器。液压气动蓄能器主要由一个带有气密分离元件的液体和气体零部件构成。流体零部分与液压回路相连。压力升高时，气体压缩，并吸取液压气动蓄能器中的液体。压力下降时，压缩气体膨胀，并将储存的液体置换到回路中。
隔膜式蓄能器
隔膜式蓄能器由耐压钢容器组成，通常为球形到圆柱形。在蓄能器内部，由弹性可加工材料（弹性塑料）制成的膜片与关闭按钮及保护塞共同作为分离元件。它们符合压力设备指令 2014/68/EU。
概述
结构型式 隔膜式蓄能器，焊接
安装位置 任意位置，好为下方液体管接头
固定方式 利用紧定卡环或者通过螺纹套节
管路接口 旋入式螺纹
表面 喷漆，亮黑色
填充气体 氮气，低纯度等级 4.0，N2 = 99.99 Vol.-%
温度范围
NBR：–15 … +80°C 丙烯腈丁二烯橡胶
ECO：–35 … +80°C 环氧氯丙烷橡胶
FKM：–10 … +80°C 氟橡胶
应用，工作原理
应用
液压气动蓄能器可用于多种用途：
能量存储可在间歇运行的系统中节省泵驱动功率。
紧急情况的能源储备，例如液压泵出现故障时。
补偿泄漏损失。
周期性振动情况下的缓冲和减振。
压力和温度变化时进行容积平衡。
车辆的弹性元件。
机械冲击时的减震。
工作原理
液体几乎不可压缩，因此不能储存压力能。在液压气动蓄能器中，利用气体的可压缩性储存流体。使用的氮气必须至少符合 4.0 级纯度：N2 99.99 Vol.-%
注意事项
按规定使用
HAD..-1X/2X 型 Rexroth 隔膜式蓄能器用于构建固定机器和系统构造中的液压驱动系统。
隔膜式蓄能器必须通过紧固元件牢固地连接到机器或系统。紧固件应确保油接口不受张力。尤其不应该通过油接口传递张力或者静态或动态惯性力。
在选择合适的固定点时，必须考虑支撑结构的热膨胀和环境振动。
德国力士乐REXROTH隔膜式蓄能器订货号和型号：
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
0531602501 HAD0,7-180-1X/35Z06A-1N111-BA
0531602568 HAD0,7-180-1X/20G04A-1N111-BA
0531602572 HAD0,7-180-1X/40G04A-1N111-BA
0531602573 HAD0,7-180-1X/50G04A-1N111-BA
0531602611 HAD0,7-250-1X/80G04A-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531613300 HAD2,8-70-1X/20Z08C-1N111-CE
R901164366 HAD0,7-350-2X/2G04E-1N111-BA
R901121882 HAD0,16-250-1X/5Z06F-1N111-BA
R901106022 HAD0,7-210-1X/10G04C-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
R901121882 HAD0,16-250-1X/5Z06F-1N111-BA
0531602501 HAD0,7-180-1X/35Z06A-1N111-BA
力士乐REXROTH电子压力开关
型号 HEDE10
组件系列 3X
工作压力 600 bar
EDE10-31/400/1/-GI-K35-0
HEDE10=液压-电气压力开关
3X=组件系列 30 … 39（30 … 39：安装和连接尺寸不变）
400=压力等级400bar
1=1 个转换输出和 1 个模拟量输出
GI=内螺纹 G1/4
K35=不带连接插头；连接头 M12 符合 DIN EN 61076-2-101，不带电缆，带 M12 接头，编码 A
0=不带密封件（带内螺纹）
一般信息
重量 kg 0.26
安装位置 任意
环境温度范围 °C -25 ... +80
存储温度范围 °C -40 ... +100
按照 DIN EN 60068-2-6:1996-05 进行正弦试验 10...2000 Hz，大 20 g，10 个双周期
按照 DIN EN 60068-2-27:1995-03 进行运输冲击试验 半正弦 50 g/11 ms，正方向 3 次， 负方向 3 次（总计 18 次单个冲击）
按照 DIN EN 60068-2-64 进行噪音测试：1995-08 20...2000 Hz，10 gRMS，24 h
符合性
CE
DIN EN 60947-1:2007/A1:2011 / A2:2014
DIN EN 60947-5-1：2004/A1:2009
DIN EN 61058-1：2002/A2:2008
DIN EN 60529:1991/A2:2013
UL
UL 508 第 17 版，文件编号：E223220（ 350 bar）
符合 DIN EN 60529 的防护等级 IP65/IP67，已安装并装配了连接插头
符合 EN 50178 的防护等级 III
液压油温度范围 （在压力开关的工作口处）-25 … +80°C
粘度范围 10 … 800mm2/s
液压油的大允许污染度；清洁度等级符合 ISO 4406 (c) 等级 20/18/15
电气
电气连接 M12 连接插头，镀金触点
输入变量
电源电压 UB 18 至 30 VDC
电流消耗 I < 50 mA
绝缘电阻 mΩ >100 (500 VDC)
输出参数
模拟量输出
电流承载能力 U 0 ...10 VDC（小负载 2000 Ω）
电压 I 4 ...20 mA（大负载 (UB – 10) x 50 Ω）
上升时间（10 至 90 %） t 3 ms
转换输出
输出功能 常开触点/常闭触点可编程
电流承载能力 I 150；200 (...60 °C)；250 (...40 °C) mA
电压降 U < 2.5 V 短路保护定时
抗过载 是
切换频率 f ≤ 170 Hz
准确度/型号
特性曲线误差 （符合端点设置 DIN16086）< ±0.5%
公称温度范围中的温度系数
零电位的大 TK 0.2 %/10 k
范围内的大 TK 0.2 %/10 k
滞环 < ± 0.25%
转换点准确度 < ± 0.5%
重复精度 0.1%
编程选项 滞环/窗口；常开触点/常闭触点；激活，停用延迟；衰减；指示装置/诊断输出
在参考条件下长期漂移（6 个月） 0.05 %
EMC
EN 61000-4-2 ESD kV 4/8
EN 61000-4-3 射频电磁波抗干扰检测 V/m 10
EN 61000-4-4 电性快速脉冲群抗干扰检测 kV 2
EN 61000-4-5 浪涌雷击测试 kV 1
EN 61000-4-6 传导抗干扰检测 V 10
反应时间
准备延时 s 0.3
短反应时间转换输出 ms < 3
可调节延时 dS、dr s 0...50
衰减转换输出 (dAP) s 0...4
衰减模拟输出 (dAA) s 0...4
上升时间模拟输出 ms < 3
小转换周期 1 亿/5 千万（压力等级 600 bar 时）
IO-link 设备
传输类型 COM2 (38.4 kBaud)
IO-link 修订版本 1.1
SDCI 标准 IEC 61131-9
简介 智能传感器：过程数据变量； 设备标识，设备诊断
SIO 模式 是
所需的主接口等级 A
过程数据（模拟） 1
过程数据（二进制） 2
短过程周期时间 t ms 2.3
显示
指示装置 3 x 绿色 LED（bar、psi、MPa）
切换状态 2 x 黄色 LED
测量值 4 位字母数字显示/交替显示 （红色和绿色）
力士乐REXROTH电子压力开关订货号和型号：
R901425475 HEDE10-31/400/1/-GI-K35-0
R901425476 HEDE10-31/600/1/-GI-K35-0
力士乐溢流阀0532系列和R917系列
特点
管道安装和油路块安装的连接类型
调节方法，如手轮，不可调的，铅封的，带刻度旋钮的（带锁和不带锁）。
应用
输送搬运设备，农业机械领域，城市车辆和一般机械工程领域。
注意
符合压力设备指令 97/23/EG 且 "安全阀模型经 TÜV 德国技术检查机构认证" 的型号可用于保护液压蓄能器。
功能
此模型系列基于带阻尼活塞的阀座设计。冲孔阀座用于确保较高的密封性，阻尼活塞可防止阀发生任何振动。它可产生平稳的控制特性，也就是说，即便是在流量增加时，也能在很大程度上保持设置的开启压力。这可利用阀盘上液动力的效果实现，而随着流量的增加阀将持续打开。
可用的通用型号类型：
– 带和不带测试油口的管道安装壳体。
– 用于油路块安装的阀芯。
– 多种调节方法，如手轮，不可调的，铅封的，带刻度旋钮的（带锁和不带锁）。
– 阻尼活塞前配有单向阀，响应时间更快。
技术数据
设计 带阻尼的座阀
管路连接 用于管道安装和油路块安装
环境温度 –30...+80°C
压力介质 符合 DIN/ISO 的基本成分为矿物油的液压油
粘度 允许范围：10...800 mm2/s建议范围：20...100 mm2/s启动允许范围：...2000 mm2/s
压力介质温度 带 NBR 密封时 –30°C...+80°C；带 FKM 密封时 –15°C...+120°C。
过滤 符合 ISO/DIS 4406 的油污染等级 19/16。
工作压力 用于管路安装 P：大允许压力 350 bar，视负载变化和温度而定；T：大允许压力 210 bar（NBR）或 80 bar（FKM），视负载变化和温度而定。用于油路块安装 P：符合调定压力。T：NBR 大 210 bar，FM 大 80 bar
开启压力（公差 p标称 +5%） 在流量为 0.1 l/min 时设置
流量 大 120 l/min
德国力士乐REXROTH溢流阀订货型号：
0532004105
0532002014
0532002048
0532004208
0532001051
0532004007
0532002062
0532003003
0532002002
0532001174
力士乐限压阀，直接控制DBD系列
规格 6 … 30
组件系列 1X
大工作压力 630 bar
大流量 350 l/min
用作拧入式插装阀（插件）
用于螺纹连接
用于底板安装
压力调节的调整类型，可选：
-六角套筒和保护帽
-旋钮
-手轮
-可锁定旋钮
防腐蚀设计
DBD 型溢流阀是一种直动式座阀。这些阀用于限制系统压力。
这些阀门主要由下列组件组成：套筒、弹簧、带有衰减柱塞的阀心（压力等级 25 bar … 400 bar）或滚珠（压力等级 630 bar）及调整类型。可使用调整类型 对系统压力进行无级调节。弹簧将阀心或滚珠推到阀座上。通道P连接到系统。系统中存在的压力将作用于阀心表面（或滚珠）。如果通道P中的压力超过弹簧 上设定的值，则阀心或滚珠背向弹簧 打开。此时，液压油从通道P流入通道T。阀心的行程受压花的限制。
为了在整个压力范围内实现良好的压力调节，整个压力范围已被分成了 7 个压力等级。一个压力等级对应于一个特定弹簧可设定的大工作压力。
注意：
调整类型 经过特别建构，可防止其丢失。得益于万向架的设计，调整类型 中的调节元件在完全卸载后会保持松动（可移动）状态。
压力等级“25”：尽管调整类型处于完全卸载状态，但若未确定小压力，则调节元件仍会在较小的弹簧力和/或回复力作用下“回到”停止状态。
在经过压力调节/提升后，可将调节元件再次拧入。
德国力士乐REXROTH溢流阀订货型号：
R900424196 DBDH6G1X/200
R900424246 DBDH6P1X/100
R900427242 DBDH6P1X/200
R900424201 DBDH6K18/315
R900430378 DBDH6P1X/25
R900423718 DBDS6G1X/25
R900423722 DBDS6G1X/50
R900437348 DBDS6G1X/200V
R900433216 DBDS6G1X/315V
R900769384 DBDS6K1C/200E
R900423729 DBDS6P1X/200
R900423730 DBDS6P1X/315
R900423731 DBDS6P1A/400
R900459771 DBDS6P1X/400V
R983037926 DBDS6K1X/200IN010
R900423726 DBDS6K1X/400
R900423726 DBDS6K18/400
R900433216 DBDS6G1A/315V
R900424745 DBDS10G1X/50
R900424738 DBDS10G1A/100
R900424158 DBDS10P1A/315
R900424157 DBDS10P1X/200
R900424158 DBDS10P1X/315
R900425660 DBDS10P1X/400
R900424269 DBDS20K1X/200
R900424271 DBDS20K1X/315
R900746472 DBDS30G1A/200-170
R900424348 DBDH6G1X/400
R900423743 DBDS10G1X/25
R900424153 DBDS10K18/050
R900424149 DBDS10K18/200
R900424150 DBDS10K18/315
R900424152 DBDS10K18/400
R900424149 DBDS10K1C/200
R900427601 DBDS10K1X/630
R900424269 DBDS20K18/200
R900424271 DBDS20K18/315
力士乐REXROTH不带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
4WRA
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 75 l/min
不带电气位置反馈，带外部电子元件的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部控制电子元件进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧和的控制阀芯
带对中螺纹的线圈和
线圈断电后，通过压缩弹簧使控制阀芯保持在中心位置
通过为比例电磁铁通电直接对控制阀芯进行操作，例如控制线圈“b”
将控制阀芯与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈
控制阀芯在压缩弹簧的作用下返回到中心位置
带两个阀芯位置的阀门（型号 4WRA...A...）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞或带 NG10 的盖来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，须安装一个预载阀（预载压力约为 2 bar）。
德国力士乐REXROTH比例换向阀订货型号：
R900902095 4WRA6W30-23/G24N9K4/V
R900902095 4WRA6W30-22/G24N9K4/V
R900902097 4WRA10E60-2X/G24N9K4/V
R900907650 4WRA10W60-2X/G24N9K4/V
R901054483 4WRA10EA00-22/G24K4/V-828
R900579943 4WRSE10V50-3X/G24K0/A1V
R900579286 4WRSE10V80-3X/G24K0/A1V
力士乐REXROTH不带电气位置反馈，带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRAE
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 75 l/min
不带电气位置反馈，带集成电子元件 (OBE) 的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。
设置：
阀门的基本构成包括：
带连接面的壳体 (1)
带有压缩弹簧（3 和 4）的控制阀芯 (2)
带对中螺纹的线圈（5 和 6）
集成电子元件 (7)
线圈（5 和 6）断电后，控制阀芯 (2) 将通过压缩弹簧（3 和 4）保持在中心位置
通过为比例电磁铁通电，例如，为线圈“b”(6) 通电，从而直接操作控制阀芯 (2)
控制阀芯 (2) 与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈 (6)
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
带两个阀芯位置的阀门（型号 4WRA...A...）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞 (8.1) 或带 NG10 的盖 (8.2) 来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
型号详情举例：
4WRAE6E30-23/G24K31/A1V
4→4 个主油口
WRAE →带集成电子元件的比例方向阀
6→ 通径6（通径6，通径10）
E→油路机能型（E,E1,W,W1,EA,WA）
30→ 额定流量 6通径 30 l/min（7 l/min，15 l/min）
额定流量10通径 （30 l/min，60 l/min）
23→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）
G24→电源电压 24 V
K31→连接器 DIN EN 175201-804
A1→控制值 ±10 V（F1=控制值 4 至 20 mA）
V→密封材料FKM 密封件（M=NBR 密封件）
液压
型号 4WRAE
规格 6 10
安装位置 任意位置，好为水平
周围温度范围 -20 … +50°C
存储温度范围 -20 … +80°C
重量：2.2kg 6.8kg
液压油 符合 DIN 51524 规定的矿物油（HL、HLP）
液压油温度范围 -20 … +80°C（+40 … +50℃）
粘度范围 20 … 380mm²/s（30 … 46mm²/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级 等级 20/18/15 符合 ISO 4406 (c)
滞后 ≤ 5%
反向死区 ≤ 1%
响应灵敏度 ≤ 0.5%
电气
电压类型直流电压
大线圈电流 2.5A
大电流消耗
放大器 1.8A
放大器（脉冲电流） 3A
电磁线圈电阻
20 °C 时的低温值 2Ω
大高温值 3Ω
启动时间
高线圈温度+ 150°C
电源 24VDC
电源电压范围 19 … 35V
控制值输入"A1" ± 10V
控制值输入范围“F1” 4 … 20mA
德国力士乐REXROTH比例阀物料号和型号：
R900954071 4WRAE6E30-23/G24K31/A1V
R900965674 4WRAE10E60-2X/G24K31/F1V
R900954083 4WRAE10E60-2X/G24K31/A1V
R900558356 4WRAE10E60-2X/G24N9K31/A1V
R900929318 4WRAE10E60-2X/G24N9K31/F1V
R900710530 4WRAE10W60-2X/G24K31/F1V
R900954088 4WRAE10W60-22/G24K31/A1V
R900900988 4WRAE10W60-2X/G24N9K31/A1V
R900920055 4WRAE10W60-2X/G24N9K31/F1V
R900954089 4WRAE10W1-60-2X/G24K31/A1V
R900732536 4WRAE10W1-60-2X/G24K31/F1V
R900936006 4WRAE10W1-60-2X/G24N9K31/A1V
R900949757 4WRAE10W1-60-2X/G24N9K31/F1V
力士乐REXROTH带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRE
规格 6
组件系列 2X
大工作压力 315 bar
大流量 80 l/min
带电气位置反馈和外部电子元件的直动式比例方向阀
调整体积流量的方向和大小
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
型号 4WRE...-2X/...
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部电子元件进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体 (1)
带有压缩弹簧（3 和 4）与弹簧座（5 和 6）的控制阀芯 (2)
带对中螺纹的线圈（7 和 8）
位置传感器 (9)
线圈（7 和 8）断电后，位于弹簧座（5 和 6）之间的压缩弹簧（3 和 4）可将控制阀芯 (2) 置于中心位置
可通过控制比例电磁铁（例如，线圈“b”(8)）直接操作控制阀芯 (2)
控制阀芯 (2) 与电气输入信号成比例地向左移动
通过具有渐进流量特性的节流横截面，
进行从 P 到 A 及从 B 到 T 的连接
关闭线圈 (8)
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
功能：
在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
重要注意事项：
PG 装配 (11) 不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！
带两个阀芯位置的阀门：（型号 4WRE…A...）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”(7)。它配有保护塞 (10) 来代替第二个比例电磁铁。
注意：
由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
型号示例：
4WRE6V16-22/G24K4/V
4→4 个主油口
WRE→带电气位置反馈的比例方向阀
6→通径6（通径10）
V→技能符号（E; E1-; V; V1-; W; W1-; EA; WA）
16→额定流量 NG6 16 l/min（4 l/min，8 l/min，32 l/min）
额定流量 NG10（25 l/min，50 l/min，75 l/min）
22→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）
G24→电源电压 24 V
K4→连接器 DIN EN 175301-803
V→FKM 密封件（M=NBR 密封件）
型号 4WRE
规格 6
安装位置 任意位置，好为水平
周围温度范围 -20 … +70°C
存储温度范围 -20 … +80°C
重量 2.2kg
MTTFD 值符合 EN ISO 13849 150y
大工作压力 315bar
大工作压力
接口 P 315bar
接口 T 210 bar
Anschluss A 315 bar
油口 B 315bar
大流量 80l/min
额定流量 4l/min 8l/min 16l/min 32l/min
液压油 HL、HLP
液压油温度范围 -20 … +80°C（+40 … +50℃）
粘度范围 20 … 380mm²/s（30 … 46mm²/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级
等级 20/18/15 符合 ISO 4406 (c)
滞后 ≤ 0.1%
反向死区 ≤ 0.05%
响应灵敏度 ≤ 0.05%
更改下列项时的零位漂移
液压油温度 ≤ 0.15%/10 K
工作压力 ≤ 0.1%/100 bar
电气
规格 6
电压类型 直流电压
大电流消耗
（放大器） 2A
（放大器（脉冲电流）） 3A
电磁线圈电阻
20 °C 时的低温值 2.65Ω
大高温值 4.05Ω
启动时间
高线圈温度 150°C
防护等级符合 DIN EN 60529 IP65（如果使用的是适合且正确安装的连接插头。）
电源 24V
电源电压范围 19,4 … 35V
德国力士乐REXROTH比例阀物料号和型号：
R901036556 4WRE6V16-22/G24K4/V-822
力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式高频响方向阀
4WRDE
规格 10 … 27
组件系列 6X
大工作压力 350 bar
大流量 1000 l/min
额定流量 25 … 500 l/min
-响应灵敏度高，滞后小
高质量-伺服阀性能先导控制阀控制阀芯和套筒
灵活-适用于非常的动态应用中的位置、速率、力量和压力控制
可靠-经过验证且坚固耐用的设计
4WRDE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的三级先导式方向控制阀。
设置
阀的基本构成是：
4WS2EM6-2X 型号二级助力模式先导控制阀
包括壳体和主级控制阀芯的主级
带主级感应式位置传感器的集成电子元件
功能
在集成电子元件 (OBE) 中，主级控制阀芯的控制值将与位置理论值进行比较。在存在差值（控制偏差）的情况下，先导控制阀的一级将被控制（干力矩马达和喷嘴挡板系统）。这样，可以实现喷嘴挡板系统的挡板的偏斜。挡板距离先导油流经的两个控制喷嘴其中一个的距离将减少，而距离另一个喷嘴的距离将增加。通过连接孔，与控制信号类似，产生的流量差导致控制阀芯在先导控制阀（第二级）中偏斜。先导控制阀释放的流量使主级（第三级）控制阀芯偏斜，直至其实际位置值与控制值相符。控制阀芯的行程通过控制值的比例进行控制。
阀门特点
阀门的出厂设置为震荡默认设置，恒定频率为 400 Hz。
电源电压故障
应用先导油压后，主级控制阀芯将移动至未定义的终端位置。这一连接中产生的加速力可能导致机械损坏。
如果使用方向叠加阀（请参阅订货代码），则在断电情况下主级的两个先导油腔将短路。
对于符号 E、E1-、W6 和 W8，主级阀芯将使用弹簧对中中心位置。
对于符号 V 和 V1，主级阀芯将使用弹簧操作的偏移位置（P-B 和 A-T）（公差范围为控制阀芯行程的 1% ... 11%）
注意：
零电位更改和/或颤振电流振幅可能导致系统损坏，故只能由的专业人员执行。
先导控制阀只能由力士乐员工进行维护。有一种例外情况，即根据附件列表更换过滤器和密封件。在装配过程中，必须确保密封件已正确固定且保护塞已拧紧。保护塞的紧固扭矩为 30 Nm。
型号“Y”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导油供油，内部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在进油联中，必须关闭油口 Y。
德国力士乐REXROTH电液比例阀物料号和型号：
R901469206 4WRDE10V1-100L-60/MXY/24A5
R901144795 4WRDE27W500L-53/6L24K9/MR
R901538130 4WRDE27W6-500L-60/MXY/24A5
力士乐先导式比例减压阀DREM10-61/200YG24-8K4M
