一、用途说明:
双组份聚氨酯QK-3008AB系双组份PU胶水,粘度低,无色透明,耐黄变时间长,常温或加温固化柔软性好,表面好,主要用于高端发光字制作，高端线条灯灌胶、及其它需要灌软胶的电子零部件透明灌注。本品有很好弹性，有利零件的拆装。
二、硬化前之性质:

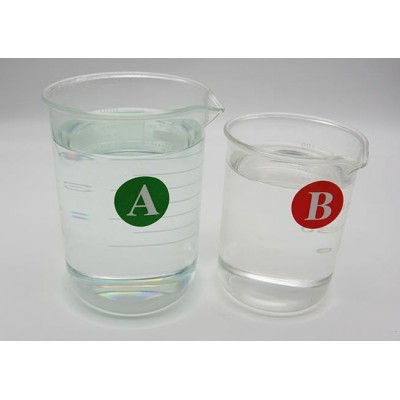

主剂QK-3008A 固化剂QK-3008B
颜 色： 无色透明 无色透明
比 重： 1.15 1.15
粘度25℃： 800-1600CPS 1500-2000CPS
三、使用条件:
1）混合比： A：B=100：100（1：1重量比）
2）硬化条件： 25℃×4-6H或50℃×0.5H（2g）
3）可使用时间： 25℃×20min（100g）
四、使用时注意事项：
1.工作环境:盛胶容器请保持清洁,A、B组份严格按重量比配比,准确称量。
2.当相对湿度大于85%时,固化物表面容易吸收空气中水份,形成一层白雾状,因此当相对湿度 大于85%时,不适合做常温固化,建议使用加温固化。

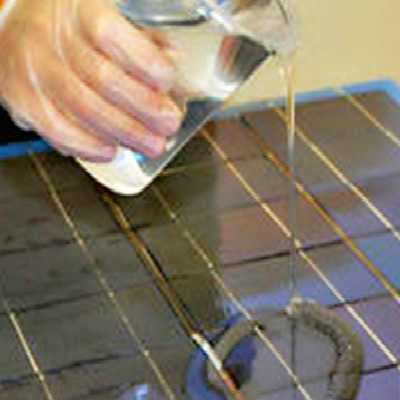

3.PU胶在使用时可根据需要进行脱泡。可把A、B混合液搅拌均匀后放入抽真空容器中，在-0.1MPa下脱泡2-3分钟，即可灌注使用。
五、硬化后之性质
1）耐电压 KV/mm 22
2）诱电率 1KHZ 3.7
3）吸水率 ％24小时 ＜0.1
4）弯曲强度 Kg/mm2 63
5）体积电阻 Ohm3 1x1015
6）诱电损失 1KHZ 0.42
7）抗压强度 Kg/ mm2 2.4
8）冲击强度 Kg/ cm/cm2 6.8
9）表面电阻 Ohmm2 5X1015
以上性能数据是在温度25℃，湿度70%的实验室环境所测得的典型数据,仅供客户参考。
