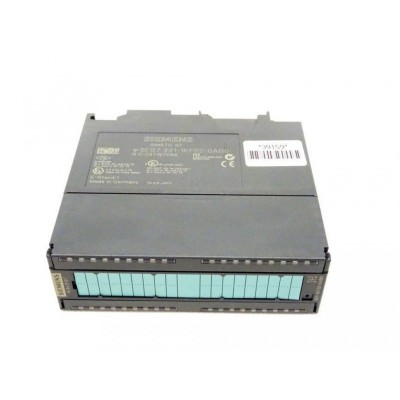

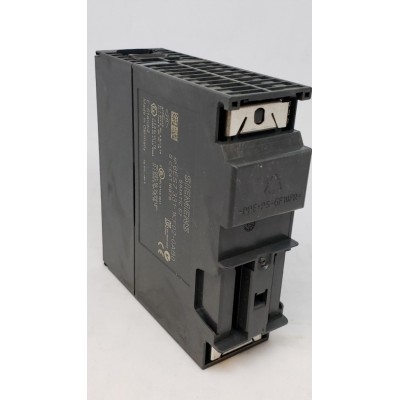

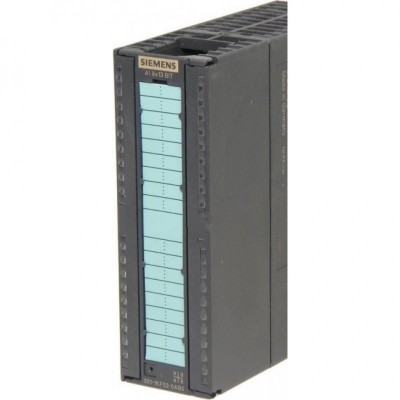

型号：6ES7331-1KF02-0AB0
SIMATIC S7-300，模拟输入 SM 331，电位隔离 8模拟输入，分辨率 13 位 U/I/电阻/Pt100， NI100，NI1000，LG-NI1000， PTC/KTY， 66ms 转换时间； 1个 40针
Siemens PLC 扩展模块，适合与 S7-300 系列一起使用， 8 个模拟输入， 24V 直流额定电压 - 6ES7331-1KF02-0AB0
使用 Siemens 的此 PLC 扩展模块扩展您的 SIMATIC S7-300 工业网络。它具有八个输入，可增加系统可通信的处理设备的数量。使用模拟模块，您可以控制一系列值，如表面温度，压力和水平。可编程参数意味着在达到设定的限制时启动和停止进程，从而使系统能够以更高的效率运行。模块化设计使该装置易于与现有网络和功能集成。将其连接到传感器，热电偶或温度计，以简化食品，化学和汽车制造。
• 125 (高) x 40 (宽) x 117 毫米 (深) 的紧凑尺寸使用小的机架空间来自动化关键流程
•每通道 13 位分辨率，可添加多个值并增加 Ability 以监控或向进程添加步骤
能否隔离此 PLC 扩展模块上的模拟输入？
为确保系统安全，您可以实现通道和背板总线之间的电化隔离。这意味着电路保持独立，同时允许设备之间进行通信。
西门子PLC
西门子(SIEMENS)公司生产的可编程序控制器，在我国的应用也相当广泛，在冶金、化工、印刷生产线等领域都有应用。西门子(SIEMENS)公司的PLC产品包括LOGO、S7-200、S7-1200、S7-300、S7-400以及博途系列等等。西门子S7系列PLC体积小、速度快、标准化，具有网络通信能力，功能更强，可靠性高。S7系列PLC产品可分为微型PLC(如S7-200)，小规模性能要求的PLC(如S7-300)和中、高性能要求的PLC(如S7-400)等，以及博途系列，S1200/S1500，都是很好的产品。
西门子PLC的优点有：
1．西门子PLC可靠性高，抗干扰能力强，西门子plc高可靠性是电气控制设备的关键性能。西门子PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了的抗干扰技术，具有很高的可靠性。从西门子PLC的机外电路来说，使用西门子PLC构成控制系统，和同等规模的继电接触器系统相比，电气接线及开关接点已减少到数百甚至数千分，故障也就大大降低。此外，西门子PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。
2．西门子PLC配套，功能完善，适用性强，西门子PLC发展到今天，已经形成了大、中、小各种规模的系列化产品。可以用于各种规模的工业控制场合。除了逻辑处理功能以外，现代西门子PLC具有完善的数据运算能力，可用于各种数字控制领域。近年来西门子PLC的功能单元大量涌现，使西门子PLC渗透到了位置控制、温度控制、西门子PLC等各种工业控制中。加上西门子PLC通信能力的增强及人机界面技术的发展，使用西门子PLC组成各种控制系统变得非常容易。
3．西门子PLC易学易用，深受工程技术人员喜欢。西门子PLC作为通用工业控制计算机，是面向工矿企业的工控设备。它接口容易，编程语言易于为工程技术人员接受。梯形图语言的图形符号与表达方式和继电器电路图相当接近，只用西门子PLC的少量开关量逻辑控制指令就可以方便地实现继电器电路的功能。为不熟悉电子电路、不懂计算机原理和汇编语言的人使用计算机从事工业控制打开了方便之门。
4．西门子PLC系统的设计、建造工作量小，维护方便，容易改造，西门子PLC用存储逻辑代替接线逻辑，大大减少了控制设备外部的接线，使控制系统设计及建造的周期大为缩短，同时维护也变得容易起来。更重要的是使同一设备经过改变程序改变生产过程成为可能。这很适合多品种、小批量的生产场合。
5．西门子PLC体积小，重量轻，能耗低，由于体积小很容易装入机械内部，是实现机电一体化的理想控制设备。
西门子PLC全系列介绍
一、概述
西门子可编程逻辑控制器产品有完整的系列，从低端的西门子LOGO!控制器到西门子PLC S7-1500系列。针对工业自动化控制领域各种行业，各种需求，西门子都能为用户提供的解决方案。正因为西门子PLC系列产品的多样性，使得用户可以根据具体需求，预算成本，后期维护等要素，灵活的对系统进行配置。而且西门子PLC产品在控制系统中运行稳定，组态软件使用方便，为用户在工程项目的实施中提高了效率，为企业带来了效益。
二、西门子PLC全系列产品
西门子PLC系列产品种类多样，用户可进行灵活配置，下面从两个方面来介绍：
1. 应用领域复杂程度
自动化控制领域一般可分为小型，中型，大型自动化控制系统。小型自动化控制系统的控制器可以采用西门子LOGO!全系列，西门子PLC S7-200系列，西门子PLC S7-200 SMART系列，西门子PLC S7-1200系列；中型自动化控制系统可以选择西门子PLC S7-300系列或西门子PLC S7-1500系列；大型自动化控制系统可以选择西门子PLC S7-400系列或西门子PLC S7-1500系列。
2. 扩展性，运算速度，通讯能力
自动化控制系统的通讯功能主要有PROFIBUS DP或RS485接口，以及快速的PROFINET或TCP/IP协议。从可扩展性，系统运行速度和通讯能力来讲，西门子LOGO!8系列，西门子PLC S7-200 SMART系列，西门子PLC S7-1200系列，西门子PLC S7-1500系列，这些类型的PLC比西门子LOGO!老型号，西门子PLC S7-200系列，西门子PLC S7-300系列，西门子PLC S7-400系列相对应的功能更加强大。
三、小结
综上所述，西门子PLC为用户提供了多种类型，多种功能的产品，用户可以根据需求进行灵活选择和配置。西门子PLC丰富的功能可以为自动化控制系统提供多种解决方案。而且界面友好的各种西门子PLC的组态软件为用户更好的实现人机交互操作，为工程项目的完成提高了效率。如果用户需要更多的了解西门子PLC各种系列，请联系我们，我们会更好的提供相关技术支持。
西门子PLC的几种通信方式：
一、PPI通讯PPI协议是S7-200CPU基本的通信方式，通过原来自身的端口（PORT0或PORT1）就可以实现通信，是S7-200 CPU默认的通信方式。PPI是一种主-从协议通信，主-从站在一个令牌环网中。在CPU内用户网络读写指令即可，也就是说网络读写指令是运行在PPI协议上的。因此PPI只在主站侧编写程序就可以了，从站的网络读写指令没有什么意义。
二、RS485串口通讯方设备大部分支持，西门子S7 PLC可以通过选择自由口通信模式控制串口通信。简单的情况是只用发送指令（XMT）向打印机或者变频器等方设备发送信息。不管任何情况，都必须通过S7 PLC编写程序实现。当选择了自由口模式，用户可以通过发送指令（XMT）、接收指令（RCV）、发送中断、接收中断来控制通信口的操作。
三、MPI通讯MPI通信是一种比较简单的通信方式，MPI网络通信的速率是19.2Kbit/s~12Mbit/s，MPI网络多支持连接32个节点，通信距离为50M。通信距离远，还可以通过中继器扩展通信距离，但中继器也占用节点。MPI网络节点通常可以挂S7-200、人机介面、编程设备、智能型ET200S及RS485中继器等网络元器件。
在安装西门子触摸屏软件的时候，不停地提示重新启动电脑，而重启电脑无效时，应该怎么处理？
解决方法： 安装西门子触摸屏软件的时候，不停地提示重新启动电脑，而重启电脑无效时，必须删除注册表项才能继续。
在安装西门子触摸屏软件WinCC Flexiable 2008时，出现未找到SSF文件的错误，应该怎么解决？
解决方法： 对于西门子的软件的安装，包括300编程软件、西门子触摸屏软件、wincc组态软件、博图软件界等，都要求软件安装包的路径不能出现中文字符，否则会出错。可以把路径改成全英文或英文+数字形式的就可以了。也有人有疑问这个路径怎么改，不要把软件安装包放到桌面，把软件安装包放到D盘、E盘等的根目录，再将软件安装包的名称改成全英文或英文+数字就可以了。
1、全局数据包通信方式
2、无组态连接通信方式
3、组态连接通信方式
四、以太网通讯以太网的核心思想是使用共享的公共传输通道，这个思想早在1968年来源于厦威尔大学。 1972年，Metcalfe和Did Boggs（两个都是网络专家）设置了一套网络，这套网络把不同的ALTO计算机连接在一起，同时还连接了EARS激光打印机。这就是世界上个个人计算机局域网，这个网络在1973年5月22日次运行。Metcalfe在次运行这天写了一段备忘录，备忘录的意思是把该网络改名为以太网（Ethernet），其灵感来自于“电磁辐射是可以通过发光的以太来传播”这一想法。 1979年，DEC、Intel和Xerox共同将网络标准化。1984年，出现了细电缆以太网产品，后来陆续出现了粗电缆、双绞线、CATV同轴电缆、光缆及多种媒体的混合以太网产品。 以太网是目前世界上的拓朴标准，具有传传播速率高、网络资源丰富、系统功能强、安装简单和使用维护方便等很多优点。
西门子电机软启动器的常见故障
1、电动机起不来。
电动机起不来的原因大致分两种情况：
· 是六只可控硅的其中一只触发不可靠或是不导通，此时一相电路通过的是半波直流，电动机的两相绕组通过的直流对电动机起到了制动作用，不仅电机起不来，严重的还会烧毁电机和可控硅。
· 是启动参数或启动曲线不合适造成电机起不来，这是常见故障。前者在使用过程当中会发生，但几率低于接触器的故障率。后者多发生在次投运调试，调试好以后就不会出现。多数的厂家不会出现此现象，启动程序性能好，出厂值设定的适用性强。只有很少厂家的产品需要厂家自己去调试。
2、可控硅烧毁。
可控硅击穿或，此类故障不分，因厂家而易，但都比接触器的故障率低，而且主要问题出现在饼式可控硅的安装工艺上。
· 控制器烧坏。
相对于软启动器来讲，控制器烧毁故障是严重的。有的厂家此类故障造成的返修率已30%。进口的或合资的厂家此类问题不多见。主要是控制器的电源和触发电路以及输入电路三部分容易烧毁。
§ 软启动器误动作。
电动机在运行的装态下因软起动器受干扰而停机在停止状态下因软起动器受干扰而起动是时有发生，前者较普遍，后者只有两个发生过。
究其原因：
· 是产量问题，
· 是和线路布局有关。但是凡是进口或合资的软启都没有上述现象，产中此问题比较多。
§ 软启动器内部插接件接触不良。
软启动器内部插接件选用本来不是问题，这是内厂家容易忽略的问题，经常出现故障。进口或合资厂家都不犯此类的错误。
五、PROFIBUS-DP通讯PROFIBUS-DP现场总线是一种开放式现场总线系统，符合欧洲标准和标准。PROFIBUS-DP通信的结构非常精简，传输速度很高且稳定，非常适合PLC与现场分散的I/O设备之间的通信。
西门子触摸屏变量指针的应用 在有的项目中，们需要在触摸屏上来实现多路数值的显示，比如说们需要显示通过模拟量模块采样过来的温度值。因选择的触摸屏的画面比较小，们不能在触摸屏上显示全部的温度值的时候，如果要实现这样的功能，可能会选择在多个画面来做这个温度的显示，但对于西门子的触摸屏来说，们可以使用它的变量指针化的这个功能来实现在一个画面上对所有的温度值进行显示，但同时它也有缺点，就是在同一时刻只能显示一个数字。
西门子S7-300硬件介绍
一、S7－300主要支持的硬件有：
（1）电源（PS）
电源模块提供了机架和CPU内部的供电电源，置于1号机架的位置。
（2）处理器（CPU）
CPU存储并处理用户程序，为模块分配参数，通过嵌入的MPI总线处理编程设备和PC、模块、其它站点之间的通讯，并可以为进行DP主站或从站操作装配一个集成的DP接口。置于2号机架。
（3）接口模块（IM）
接口模块将各个机架连接在一起。不同型号的接口模块可支持机架扩展或PROFIBUS DP连接。置于3号机架，没有接口模块时，机架位置为空。
（4）信号模块（SM）
通常称为I/O（输入/输出）模块。测量输入信号并控制输出设备。信号模块可用于数字信号和模拟信号，还可用于进行连接，如传感器和启动器的连接。
（5）功能模块（FM）
用于进行复杂的、重要的但独立于CPU的过程，如：计算、位置控制和闭环控制。
（6）通讯处理器（CP）
模块化的通讯处理器通过连接各个SIMATIC站点，如：工业以太网，PROFIBUS或串行的点对点连接等。
后三个模块在机架上可以任意放置，系统可以自动分配模块的地址。
需要说明的是，每个机架多只能安装8个信号模块、功能模块或通讯模块。如果系统任务了8个，则可以扩展机架（每个带CPU的机架可以扩展3个机架）。
各个模块的性能具体如下：
（1）电源模块（PS）
电源模块用于将SIMATIC S7-300 连接到120/230V AC电源。
（2）接口模块
接口模块用于多机架配置时连接主机架(CR)和扩展机架 (ER)。S7-300通过分布式的主机架(CR)和3个扩展机架(ER)，可以操作多达32个模块。运行时无需风扇。
（3）CPU模块
各种CPU 有各种不同的性能，例如，有的CPU 上集成有输入/输出点，有的CPU上集成有PROFI- BUS-DP通讯接口等。
以上只是列出了部分指标，设计时还要参看相应的手册。
（4）信号模块
信号模块用于数字量和模拟量输入/输出，又分DI/DO（数字量输入/输出）和AI/AO（模拟量输入/输出）模块。
①数字量输入模块：
②数字量输出模块：
③数字输入/输出模块：
④继电器输出模块：
⑤模拟量输入模块
⑥模拟量输出模块：
⑦模拟量输入/输出模块：
（5）功能模块
西门子S7－300功能模块模块适用于各种场合，功能块的所有参数都在STEP7中分配，操作方便，而且不必编程。包括：计数器模块（FM350），定位模块（FM351），凸轮控制模块（FM352），闭环控制模块（FM355）等许多用于特定场合的模块。
（6）通讯模块（CP）
S7－300通讯模块是用于连接网络和点对点通讯用的专用模块，比如：用于S7－300和SIMATIC C7通过PROFIBUS通讯的模块CP343－5，用于S7－300和工业以网通讯的模块CP343－1及CP343－1 IT等。
二、S7－300CPU前面板说明
S7－300CPU前面板如上图所示。需要说明的是，S7－300系列有20种不同的CPU，每种CPU的前面板是不同的，但也是大同小异。现以CPU318－2为例，分别说明如下：
1、负载电源模块
负载电源模块用于将AC 220V电源转化为DC 24V，供CPU和I/O模块及其它模块使用。
2、后备电池
后备电池的作用是在PLC断电时，用来保证CPU实时时钟的正常运行，并可以保存用户的程序和数据（在RAM中）。有的低端的CPU因为没有实时时钟，没有后备电池。
3、DC 24V接线端子
CPU输出一个DC 24V，L＋和M分别是DC 24V的正极和负极。可用作CPU开关信号输入或外部元器件的电源。
4、模式选择开关
模式选择开关用来选择CPU的运行方式。有的该开关是一种钥匙开关，改变运行方式需要插入钥匙，用来防止未经授权的人改变CPU的运行方式。
模式选择开关各位置的含义如下：
（1）RUN－P（运行－编程）位置：CPU不仅执行程序，还可以在线读出和修改程序及改变运行方式；
（2）RUN（运行）位置：CPU执行程序，可以读出程序，但不能修改程序；
（3）STOP（停机）位置：CPU不执行程序，可以读出和修改程序；
（4）MERS（清除存储器）位置：可以复位存储器，使CPU回到初始状态。此位置不能保持，当松开后，又会回到STOP的位置。
5、状态和故障指示灯
（1）SF（系统故障指示，红色）：CPU硬件故障或软件出错时常亮；
（2）BATF（电池故障，红色）：电池电压低或无电池时常亮；
（3）DC 5V（＋5V电源指示，绿色）：CPU和S7－300总线＋5V电源正常时常亮；
（4）FRCE（强制指示，黄色）：至少有一个I/O被强制时常亮；
（5）RUN（运行指示，绿色）：CPU处于RUN运行方式时常亮，重启动时以2Hz的频率闪亮，HOLD状态时以0.5Hz的频率闪亮；
（6）STOP（停机指示，黄色）：CPU处于STOP、HOLD状态时常亮；请求存储器复位时以0.5Hz的频率闪烁；正在复位时以2Hz的频率闪烁；
（7）BUSF（总线故障指示，红色）：Profibud－DP接口硬件或软件故障时常亮。
6、存储器卡
存储器卡用于在断电时保存用户程序和一些数据，可以扩展CPU的存储容量。
7、MPI接口
MPI接口用于CPU与其它PLC、PG/PC（编程器/个人计算机）、OP（操作员接口）通过MPI网络的通信。
8、前连接器
前连接器用于将传感器和执行元件连接到信号模块，前面有盖板（9）保护。
三、SIMATIC S7-300具有多种不同的通讯接口：
.多种通讯处理器用来连接AS-i接口、PROFIBUS 和工业以太网总线系统。
.通讯处理器用来连接点到点的通讯系统。
.多点接口(MPI) 集成在CPU中，用于同时连接编程器、PC机、人机界面系统及其他SIMATIC S7/M7/C7等自动化控制系统。
用户可以方便的使用Step7软件进行通讯组态。
CPU 支持下列通讯类型：
.过程通讯
通过总线(AS-i或PROFIBUS)对I/O模块周期寻址(过程映象交换) 。
.数据通讯
在自动控制系统之间或人机界面(HMI)和几个自动控制系统之间，数据通讯会周期地进行或被用户程序或功能块调用。
通过PROFIBUS的过程通讯
S7-300通过通讯处理器，或通过集成在CPU上的 PROFIBUS-DP接口连接到PROFIBUS-DP网络上。
带有PROFIBUS-DP主站/从站接口的CPU可以使用户能够方便高效地进行组态。
而且，用户通过PROFIBUS-DP分布式I/O就像处理集中的I/O一样，具有相同的组态、地址和编程。
下列设备可以作为通讯的主站：
.SIMATIC S7-300(通过带PROFIBUS-DP 接口CPU或通过 PROFIBUS-DP)
