神龙架建筑机电管线抗震支架/神龙架抗震支架深化设计/神龙架建筑机电工程抗震设计规范 GB 50981-2014 建筑机电工程抗震设计规范 标准摘录
1.0.4 抗震设防烈度为 6 度及 6 度以上地区的建筑机电工程必须进行抗震设计。
4.1.2 需要设防的室内给水、热水以及消防管道管径大于或等于DN65者，当其采用吊架固定时，应按本规范第8章的要求设置抗震支撑。室内自动喷水灭火系统和气体灭火系统等消防系统还应按相关施工及验收规范的要求设置防晃支架，其管道设置抗震支架与防晃支架重合处，可只设抗震支撑。
5.1.3 矩形截面面积大于等于0.38㎡和圆形直径大于等于0.70m的风道可采用抗震支吊架，风道抗震 支吊架的设置和设计应符合本规范第8章的要求。
5.1.4 防排烟风道、事故通风风道及相关设备应采用抗震支吊架。
7.1.2 对于内径不小于 60mm 的电气配管及重力不小于 150N/m 的电缆梯架、电缆槽盒、母线槽均应进行抗震设防。

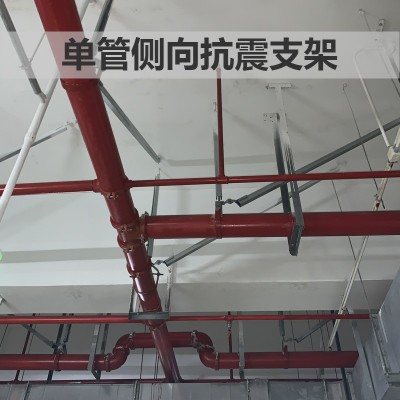

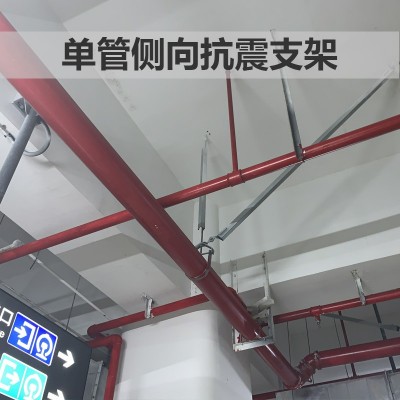

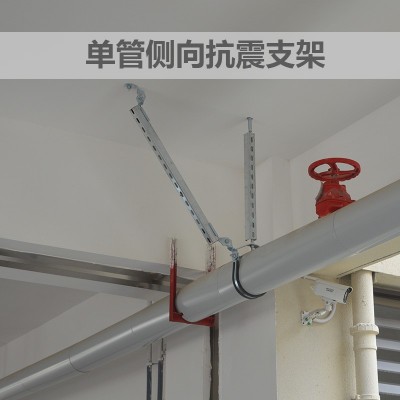

（神龙架单管侧向抗震支架-神龙架建筑机电管线抗震支架）
神龙架建筑机电抗震支吊架-神龙架机电管线抗震支架-神龙架抗震支吊架设置原则：每段水平直管道应在两端设置侧向抗震支吊架。当两个侧向抗震支吊架间距超过大设计间距时，应在中间增设侧向抗震支吊架。每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架距离超过大设计间距时，应按要求间距依次增设纵向抗震支吊架。刚性连接的水平管道，两个相邻的加固点间允许纵向偏移，水管及电线套管不得超过大侧向支吊架间距的1/16，风管、电缆梯架、电缆托盘和电缆线槽不得超过其宽度的两倍。水平管线在转弯处0.6m 范围内设置侧向抗震支吊架。

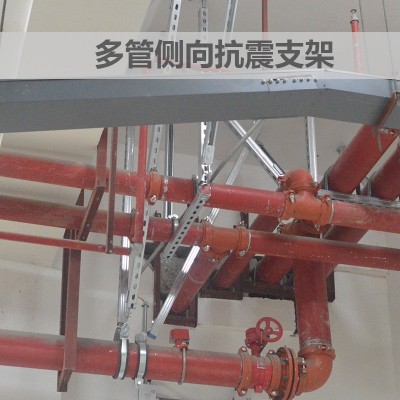

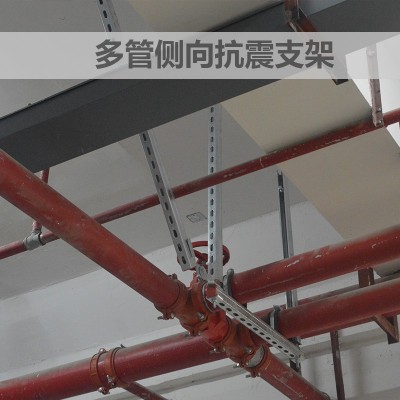

（神龙架机电管线抗震支架-神龙架组合管道抗震支架）
当水平管线通过垂直管线与地面设备连接时，管线与设备之间应采用柔性连接，水平管线距垂直管线600mm 范围内设置侧向支撑，垂直管线底部距地面超过150mm 应设置抗震支撑。所有抗震支吊架必须和结构主体可靠连接，当管线穿越建筑沉降缝时应考虑沉降位移。水平管道在安装柔性补偿器及伸缩节的两端必须设置侧向及纵向抗震支吊架。侧向、纵向抗震支吊架其斜撑安装垂直角度宜为45º，且不得小于30º。沿墙敷设管线当设有入墙的托架且管卡能紧固管道四周时，可将其作为一个侧向抗震支撑。
