神龙架矩形风管抗震支吊架 -本产品品名:神龙架抗震支吊架。本产品专为中国各地区发生地震时防止建筑机电安装设备及管线,在强烈振动过程出现设备或管线位移及掉落而设计的一款产品;本产品采用多个不同的力学角度零部件及主C型钢材(Q235B),和特殊设备加工而成的一种产品,能够可靠与建筑结构体牢固连接,以地震力为主要荷载的抗震支撑设施,由锚固体、加固吊杆、抗震链结构件及抗震斜撑组合而成;本产品在组合安装使用前必须根据当地区域历史地震烈度再提高一度的原则进行使用组合;

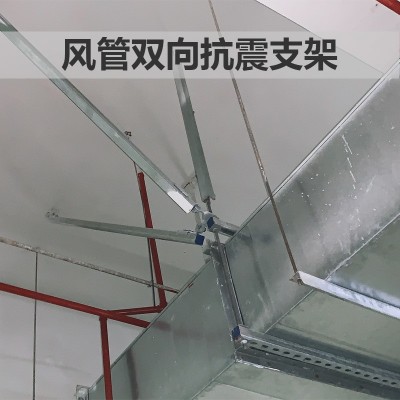

(神龙架单管侧向抗震支架-神龙架单管侧纵向抗震支架)
神龙架抗震支架-神龙架抗震支吊架的抗震支吊架主要承担管线水平方向的载荷抗,在安装形式上利用了三角形的稳定性原理,把地震时的纵向力和横向力进行综合承载,改变管线系统动力特性由柔变刚。使设备、管道更牢固,减少因地震引起的次生灾害。
a.布设抗震支吊架,改变管线系统动力特性,由柔变刚,地震作用下响应明显变小;b.改变抗震支吊架处的重力吊架的受力,进而改变其设计、选型、加劲、锚固等;c.抗震支吊架分纵向、横向支吊架,其受力、布设、锚固等涉及地震工程、结构工程、机械工程、给排水等多学科多领域知识。
抗震支架优点 :a.组合式构件、装配式施工,整齐、美观、大方b.受力可靠、稳定,可抵抗地震作用c.安装速度快,施工工期短d.使用寿命长,后期维护方便e.良好的通用性f.环保

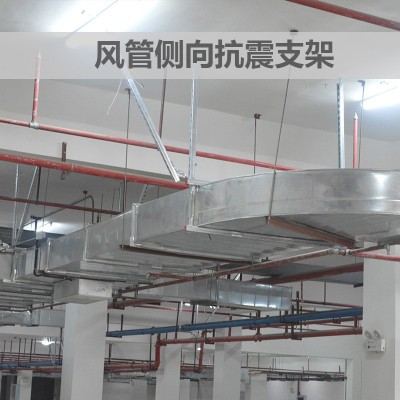

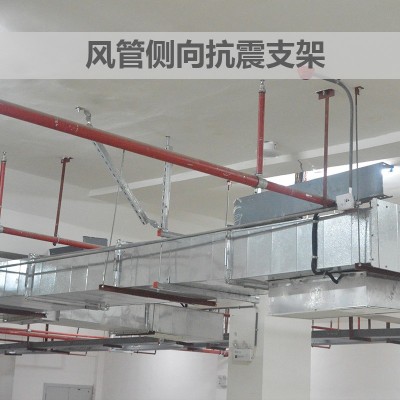

神龙架0.8m²风管侧向抗震支架报价行情-神龙架机电管线抗震支架-神龙架风管抗震支架安装:
一、方案依据
1、《建筑机电工程抗震设计规范》GB50981-2014
2、《建筑抗震设计范》GB50011-2010
3、《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015
4、省、市现行的其它建筑节能相关的法律、法规。
二、方案范围
1、防排烟风道、事故通风风道及相关设备。
2、矩形截面面积大于等于0.38平方和圆形直径大于等于0.70米的风道。
三、方案要求
1、防排烟风道、事故通风风道抗震支撑 大设计间距9米,纵向抗震支撑 大设计间距18米。2、管道两端设置侧向抗震支牌,抗震支撑间距超过 大设计间距时,应在中间增设抗震支撑。3、水平管线在转弯处0.6m范围内须设置侧向抗震支撑。4、门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。5、实际间距需经计算进行调整。6、节点分布需考虑管径转变。
