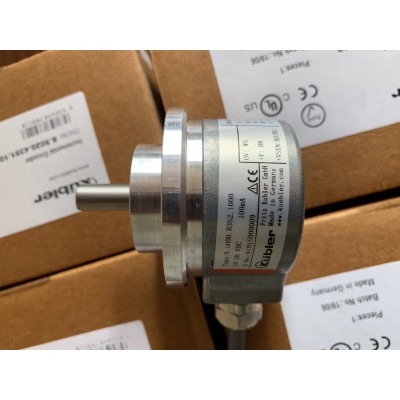

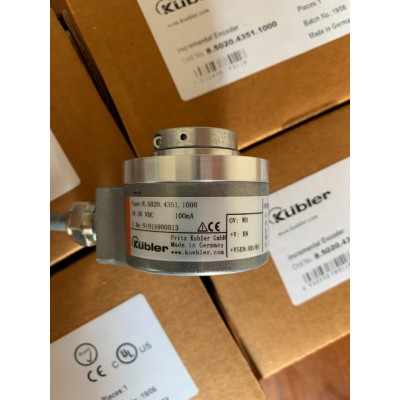

8KIH50.035A.1024.0008德国库伯勒编码器

型号为 Sendix base KIS40 / KIH40 的增量型编码器采用光学传 感技术，具有成本效用。其分辨率可达每转 2560 次 脉冲。 它们特别适用于密集安装的空间和小型机器。 a  法兰 1 = 夹紧－同步法兰，ø 40 mm [1.57“] b  轴 (ø x L) 3 = ø 6 x 12.5 mm [0.24 x 0.49“], 带安装平面 5 = ø 1/4” x 12.5 mm [1/4” x 0.49“], 带安装平面 6 = ø 8 x 12.5 mm [0.32 x 0.49“], 带安装平面 c  输出电路 / 供电电压 3 = 集电极开路 NPN (带反相信号) / 10 ... 30 V直流 4 = 推挽 (带反相信号) / 10 ... 30 V直流 6 = RS422 (带反相信号) / 5 V 直流 7 = 集电极开路 NPN (无反相信号) / 10 ... 30 V直流 8 = 推挽 (无反相信号) / 10 ... 30 V直流 A = 集电极开路 NPN (带反相信号) / 5 ... 30 V 直流 B = 推挽 (带反相信号) / 5 ... 30 V 直流 C = RS422 (带反相信号) / 5 ... 30 V 直流 d  连接方式 1 = 轴向电缆,2 m [6.56‘] PVC 2 = 径向电缆,2 m [6.56‘] PVC 4 = 径向电缆, 0.5 m [1.64‘] PVC, 带 M12 插头，5针 6 = 径向电缆, 0.5 m [1.64‘] PVC, 带 M12 插头，8针 A = 轴向电缆,特殊长度 PVC *) B = 径向电缆,特殊长度 PVC *) *) 可用特殊长度(连接方式 A, B)： 3, 5, 8, 10, 15 m [9.84, 16.40, 26.25, 32.80, 49.21‘]    订货代码扩展 .XXXX = 长度单位分米    例：8.KIS40.134A.1024. (P03.) 0050 (适用于 5 米的电缆长度) e  脉冲速率 10, 25, 50, 60, 88, 100, 120, 150, 200, 250, 314, 360, 500, 512, 600, 1000,   1024, 1500, 1800, 2000, 2048, 2500, 2560    (例如 500 次脉冲 => 0500)
