船用滤器
本公司生产的船用滤器品种有：
船用吸入粗水滤器，船用吸入海水滤器CB/T497-94 CBM1061-81
船用低压粗油滤器CB/T425-94
船用双联油滤器CBM1132-82
船用单联油滤器CBM1133-82
船用小型双联油滤器CBM1134-82
船用空气滤器CB3251-85Y Y型滤器
船用外螺纹空气滤器、船用法兰式空气滤器CB421-77
船用直通单联油滤器DDL型
船用铜制海水滤器CB682-78
船用吸入滤器，吸入滤网盒，玫瑰箱JIS F 7206-1980
船用铸铁Y型过滤器JISF7220-1996
船用筒形海水滤器（船用日标海水滤器) JIS F7121
船用日标水滤器JISF7226-1988
船用吸入粗水滤器，船用吸入海水滤器CB/T497-94 CBM1061-81
型式：A型、AS型、BR型、BRS型、BL型、BLS型
工作压力：0.1MPa 0.2MPa
公称通径：DN40-DN500(A、AS型) DN40-DN350(BR型、BRS型、BL型、BLS型)
适用介质：淡水、海水
法兰连接标准：CBM1012
主要零部件材质说明：阀体、阀盖、沉淀盆材质为碳素钢；滤网材质为碳素钢（DN≤350）
或不锈钢（DN≥40）

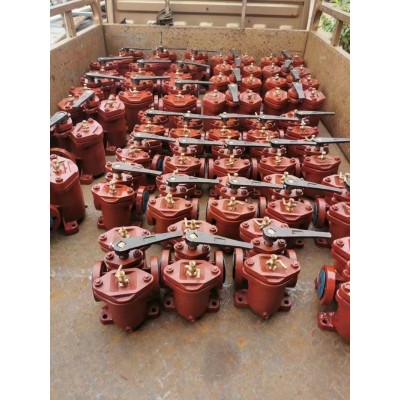

船用低压粗油滤器CB/T425-94
型式：A型、AS型
工作压力：0.4MPa
公称通径:DN20-DN100
方孔间距/铜丝直径mm：0.75/0.26; 0.40/0.22; 0.25/0.16; 0.18/0.13; 0.16/0.09
适用介质：滑油、燃油
主要零部件材质说明：阀体、阀盖材料为灰铁，塞芯材质为铝青铜，滤网材质为不锈钢。

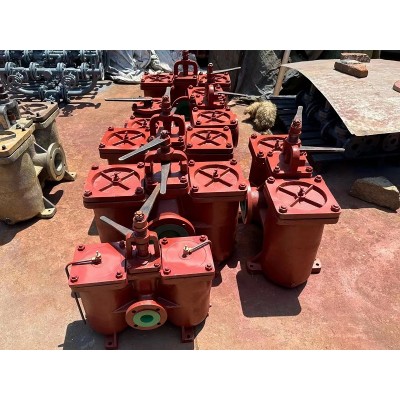

船用双联油滤器CBM1132-82
适用介质：滑油和温度不高于80℃的燃油
公称压力：0.5MPa
公称通径：DN50-DN125
法兰连接标准：JIS B2211-77
主要零部件材料：本体和盖材料HT20-40；塞杆为A4；塞芯为ZQSn10-2；滤网材料为H68；磁性板为A1NiCo5
船用单联油滤器CBM1133-82
单联油滤器广泛应用于各类船舶，工作温度≤80℃的燃油和滑油管路系统。
公称通径：15∽400mm工作压力：≤0.5MPa
滤器的型式
S型——法兰连接尺寸按CB/T46的直通单联油滤器；
LA型——法兰连接尺寸按CB/T46的右式直角单联油滤器；
LB型——法兰连接尺寸按CB/T46的左式直角单联油滤器；
SS型——法兰连接尺寸按GB2506的直通单联油滤器；
LAS型——法兰连接尺寸按GB2506的右式直角单联滤器；
LBS型——法兰连接尺寸按GB2506的左式直角单油滤器；
油滤器本体、盖及滤筒的材料为Q235-A，滤网材料为1Cr18Ni9Ti；油滤器滤网筒过滤面积与公称通径截面积之比不小于5；用于滑油介质的油滤器加装磁性块,材料为AINiCo5；油滤器密性试验和强度试验,压力为0.75MPa,持续时间不少于5min，应无渗漏；油滤器内腔除锈清洁后涂防锈油,外表面涂防锈底漆和浅灰色面漆各一度。
船用小型双联油滤器CBM1134-82
适用介质：滑油和燃油
公称压力：0.4MPa
公称通径：DN25-DN40
法兰连接标准：JIS B 2211-77
材料：本体和盖材料HT20-40；塞杆为A4；塞芯为ZCuSn10Zn2；滤网材料为H68；磁性板为A1NiCo5
船用空气滤器CB3251-85Y
适用介质范围：船用舶的压缩空气、淡气、蒸汽、疏水、燃油、滑油管系
型式及法兰连接标准：Y型按GB569-65、YS按GB2501-89
公称压力：≤1.6MPa
公称通径：DN15-DN200
滤器本体的材料为铸钢ZG230-450H，滤筒材料为1Cr18Ni9Ti
注:
⑴ 滤器所配置的法兰压力等级为PN≤1.6MPa；
⑵滤器所配置的法兰压力等级，可根据用户要求进行配置。
船用外螺纹空气滤器、船用法兰式空气滤器CB421-77
型式：1Q——螺纹连接按CB822-1984的空气滤器；
2Q——法兰标准按CB/T47-1999或GB10746-1989的空气滤器。
公称压力：4.0MPa
公称通径：螺纹：DN10-DN32 法兰：DN40-DN50
本空气滤器适用于船舶的压缩空气管系。
空气滤器本体、盖及滤筒的材料为钢20，滤筒材料为紫铜管T4；DN10-32空气滤器的螺纹接头按CB822-84；DN40-50空气滤器的法兰按PN4.0MPa、B型——CB/T47-1999或PN4.0MPa、B型——GB10746-1989配置。
CB682-78铜制海水滤器
形式：A型（直通式） B型（直角式）
公称压力：0.25Mpa
公称通径：65-150mm 20-150mm
适用介质：海水
适用范围：本产品适用于个类型船舶的海水管路。
海水滤器主要零件材料：本体材料为铜，滤网材质为铜丝布，阀盖材料为黄铜，横杆材钢为碳钢，密封垫片材料为橡皮。
1.铜制海水滤器符合本标准要求，并按统一规定的图样制造。
2.滤网通孔总面积与公称通径截面面积之比，DN20-50mm时不小于5，DN65-150mm时不小于3。
3.紧固零件镀锌。
4.滤器本体和盖用PN=4mpa水压做强度试验，装配后用PN=3.2Mpa水压做紧密性试验。
5.滤器试验合格后表面凃绿色油漆。
船用吸入滤器，吸入滤网盒，玫瑰箱JIS F 7206-1980
适用介质：船底污水
公称通径：DN40-DN300
材料：Q235镀锌
船用铸铁Y型过滤器JIS F7220-1996
公称压力：5K 10K 16K 20K
公称通径：DN25-DN125
材质：铸铁
Y型过滤器是输送介质的管道系统的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。
船用筒形海水滤器（船用日标海水滤器) JIS F7121
公称压力：5K
公称通径：DN25-DN400
适用介质：海水，淡水
用途：适用于温度＜220℃的水蒸汽、石油、石油制品及非腐蚀性介质。
材料：阀体、阀盖材质为铸铁，滤网为不锈钢材质
船用水滤器JIS F7226-1988
公称压力：5K
公称通径：DN25-DN400
适用介质：海水，淡水
用途：适用于温度＜220℃的水蒸汽、石油、石油制品及非腐蚀性介质。
材料：阀体、阀盖材质为铸铁，滤网为不锈钢材质
船用不锈钢海水滤器/不锈钢吸入粗水滤器 技术参数:
执行标准一:CB/T497-1994 粗水滤器-吸入粗水滤器-船用粗水滤器
▲船用吸入粗水滤器CB/T497-94
型式:A型(直通海水滤器) AS型(直通海水滤器)B型(直角海水滤器)BS型(直角海水滤器)BR型(右式直角海水滤器)BRS型(左式直角海水滤器)
公称压力;PN0.1MPA
公称通径DN40-DN500(非标定制:DN20-DN1000)
适用介质;海水,淡
