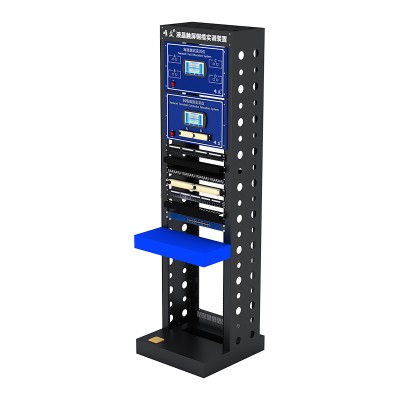

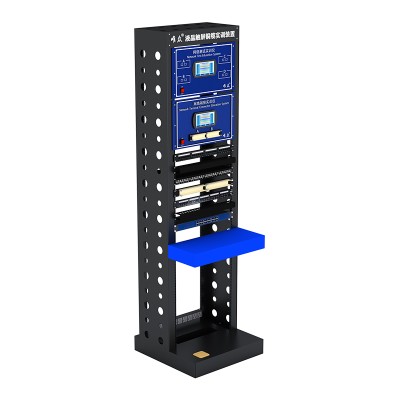

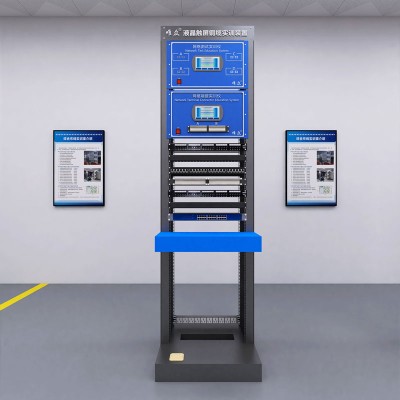

综合布线铜缆实训装置图1综合布线铜缆实训装置图2综合布线铜缆实训装置图3综合布线铜缆实训装置图4综合布线铜缆实训装置图5

综合布线铜缆实训装置

2024-08-16 17:0973
价格 面议
发货 湖北武汉付款后3天内
品牌 唯众
该产品库存不足
产品详情

产品简介

综合布线液晶触屏铜缆实训装置是综合布线实训室的核心设备,核心部件采用 7寸液晶触屏网络测试实训仪、7寸液晶触屏网络端接实训仪、4组RJ45测试、48组端接测试,液晶装置采用嵌入式操作系统;液晶触摸屏显示线缆跨接、反接、短路、开路等故障,通过网络综合布线工程布线教学实训系统V1.0可以检测铜缆通断;配套网络配线装置、语音配线装置、理线装置、数据交换装置,可进行基本链路实训及链路或信道实训;实训设备按照典型工作任务和关键技能实训,专门针对教学与实训着身设计,仿真典型工程任务,落地安装,立式操作,稳定实用。

产品型号与技术规格

产品型号类别技术规格



















综合布线液晶触屏铜缆实训装置

WZ-DCTP121

外形尺寸长530mm,宽585mm,高2000mm
电压功率交流220v
设备组成开放式机架1套


7寸液晶触屏网络测试实训仪1台

7寸液晶触屏网络端接实训仪1台

4组RJ45测试

48组端接测试

24口非屏蔽网络配线架1个

110型语音配线架1个

理线架1个

数据交换机1个

PDU电源插座1个

实训规模每台设备可满足2-4人同时实训
实训项目7寸LCD液晶触摸屏,能同时进行4路网线测试,能测568A线序、568B线序和交叉线序,且测试结果能用真实颜色显示,保持每芯线的通断状态,错序状态真实颜色显示结果;


核心部件采用 7寸液晶触屏网络测试实训仪,7寸液晶触屏网络端接实训仪,4组RJ45测试、48组端接测试,液晶装置采用嵌入式操作系统;

液晶触摸屏显示线缆跨接、反接、短路、开路等故障,通过网络综合布线工程布线教学实训系统V1.0可以检测铜缆通断;

配套网络配线装置、语音配线装置、理线装置、数据交换装置,可进行基本链路实训及链路或信道实训;



实训功能

产品实拍

综合布线铜缆实训装置综合布线铜缆实训装置综合布线铜缆实训装置综合布线铜缆实训装置综合布线铜缆实训装置综合布线铜缆实训装置
