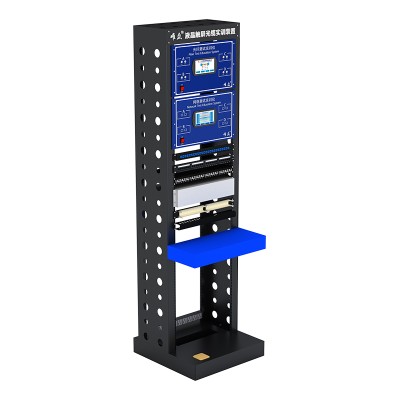

综合布线光缆实训装置图1综合布线光缆实训装置图2综合布线光缆实训装置图3综合布线光缆实训装置图4

综合布线光缆实训装置

2024-08-16 17:0973
价格 面议
发货 湖北武汉付款后3天内
品牌 唯众
该产品库存不足
产品详情

产品简介

综合布线液晶触屏光缆实训装置是综合布线实训室的核心设备,核心部件采用7寸液晶触屏光纤测试实训仪、7寸液晶触屏网络测试实训仪,能够通过7寸液晶触摸屏实时精确显示被测光纤衰减值,同时还有图标形像显示被测光纤的通断状态;配置SC、ST、FC、LC四种光纤耦合器,具有10种不同光纤跳线和链路的配线、端接、通断测试功能;配置48口光纤配线箱(ODF)、12口SC+12口ST组合式光纤配线架、多种光纤信息插座,能够同时搭建多路多种复杂光纤链路,进行光纤熔接和冷接实训,光纤通信工程施工安装与测试实训;按照典型工作任务和关键技能实训,专门针对教学与实训着身设计,仿真典型工程任务,落地安装,立式操作,稳定实用。

产品型号和技术规格

产品型号类别技术规格





综合布线液晶触屏光缆实训装置

WZ-DCFC221

外形尺寸长530mm,宽585mm,高2000mm
电压功率交流220v
产品重量40kg
设备组成开放式机架1套


7寸液晶触屏光纤测试实训仪1台

7寸液晶触屏网络测试实训仪1台

4组RJ45测试

24口非屏蔽网络配线架1个

数据交换机1个

PDU电源插座1个

实训规模每台设备可满足2-4人同时实训
实训项目RJ45水晶头端接、110模块端接、跳线测试、配线架端接、光纤及铜缆链路、基本链路实训、光缆配线和熔接、光纤性能测试实训

实训功能

1)装置可进行光缆配线和熔接实训、光纤性能测试实训

2)两个光纤配线架之间相互连接进行熔接操作实训,也能与其它光纤配线架相互连接进行熔接操作实训。既能安装室外光缆,也能安装室内光缆

3)能够进行光纤、光缆识别实训,光纤熔接工具识别实训,光纤接续操作实训,光纤端子与光配线架和机柜拆装实训,盘纤操作实训

4) 7寸液晶触摸屏可以用来显示测试结果,在实时精确显示被测光纤衰减值的同时还有图标形像显示被测光纤的通断状态,支持850nm、980 nm、1310 nm、1550 nm共四种光纤波长选择,检测测试光纤跳线衰减和通断

5)光纤跳线连接操作实训,多模光纤性能测试实训,单模光纤性能测试实训

6)开放式机架立柱具有桥架布线实训功能和安装网络插座功能

7)设备两侧立柱预设穿线孔,能够实现PVC管/钢管暗埋穿线模拟实训功能

8)结合唯众其它实训设备,能够搭建多种网络链路和测试链路的平台进行实训

产品实拍

综合布线光缆实训装置综合布线光缆实训装置综合布线光缆实训装置综合布线光缆实训装置
