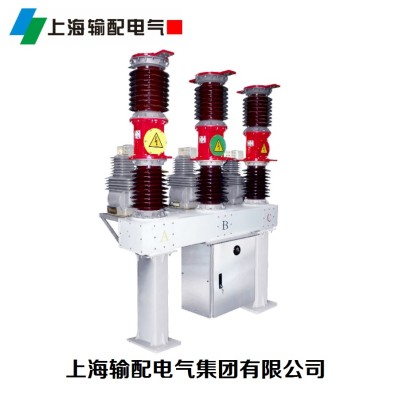

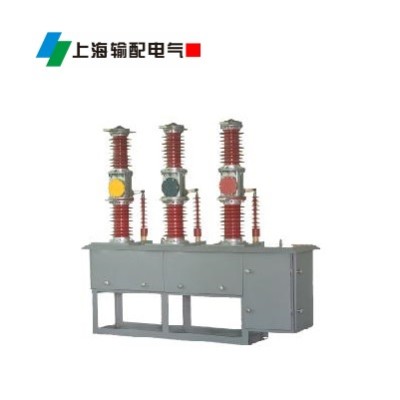

ZW7-40.5户外高压真空断路器（户外柱上真空断路器）
●产品概述
ZW7-40.5户外高压真空断路器是三相交流50Hz户外高压开关设备，适用于35kV输电系统的控制和保护，也可用于联络断路器及开合电容器组的场合。
●主要技术特点
1、瓷柱式结构，防水型传动箱，新型的真空灭弧室；
2、2-3只电流互感器，每相四个线圈，根据用户需要选择变化；
3、可配CD10电磁机构或CT19弹簧机构；
4、开断性能好，可靠性高寿命长，维护工作量小；
5、无油化、无气化、经济环保；
6、外绝缘修正后现运行海拔2700mm。
●使用环境条件
1、海拔：≤2500m；
2、周围空气温度：+40℃，-35℃；com
3、风压不超过700Pa(相当于风速34m/s)；
4、地震烈度不超过8度；
5、空气污染程度：Ⅲ级；
6、日温差：不超过25℃
●主要技术参数
序 号 | 项目 | 单位 | 参数 | |||
1 | 额定电压 | kV | 35/40.5 | |||
2 | 额定频率 | Hz | 50 | |||
3 | 额定电流 | A | 630,1250,1600,2000 | |||
4 | 额定绝缘水平 | 1min工频耐压 | 干试 | kV | 95 | |
湿试 | 80 | |||||
雷电冲击耐压（峰值） | kV | 185 | ||||
5 | 额定短路开断电流 | kA | 20，25，31.5 | |||
6 | 额定短路关合电流 | 50，63，80 | ||||
7 | 额定短时耐受电流 | 20，25，31.5 | ||||
8 | 额定峰值耐受电流 | 50，63，80 | ||||
9 | 额定短路持续时间 | s | 4 | |||
10 | 额定短路开断电流开断次数 | 次 | 20 | |||
11 | 额定电容器组开断电流 | A | 400 | |||
12 | 额定操作顺序 | 分-0.3s-合分-180s-合分 | ||||
13 | 全开断时间 | s | 0.1 | |||
14 | 机械寿命 | 次 | 10000 | |||
15 | 动静触头允许磨损厚度 | mm | 3 | |||
16 | 重量 | kg | 1100 | |||
