SPQDS8 系列直流快速断路器（直流快速开关）

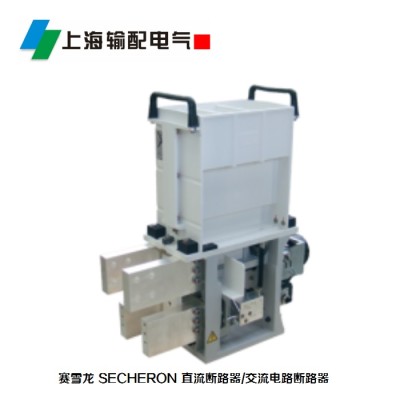

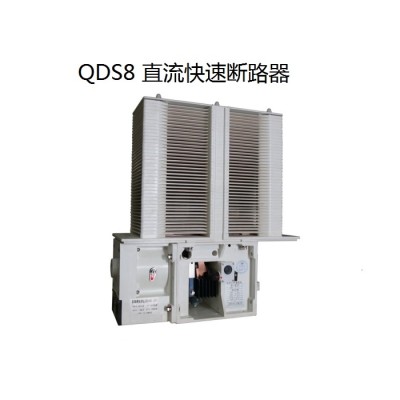

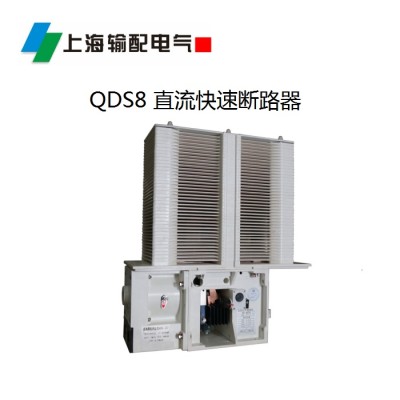

SPQDS8直流高速断路器
SPQDS8直流高速断路器主要用于额定电压DC1800V及以下，额定电流1250A及以下的工矿电力机车、城轨机车车辆牵引系统以及地面牵引站直流供电系统中,用作线路或设备的短路、过载保护开关。

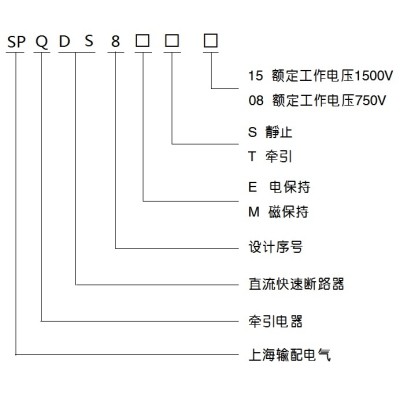

型号、技术参数：
SPQDS8-DC900V/1250A SPQDS8-DC1800V/1250A
产品参数：
额定工作电压 | DC900V | DC1800V |
工作电压 | DC1000V | DC2000V |
额定绝缘电压 | DC2300V | |
额定工作电流 | 1250A | |
额定短路接通及分断能力 | 30kA/15ms，30kA/40ms，30kA/100ms，17kA/0ms | |
电气寿命 | 1000次 | |
机械寿命 | ≥50 0000次 | |
操作线圈额定电压 | DC24，48，110，220V | |
标准外形尺寸 （长×宽×高） | 420×165×34（mm） | 420×165×485（mm） |
重量 | 27kg | 37kg |
抗冲击和振动等级 | 1类B级 | |
