ZJ型加药搅拌机 立式液下药剂混合搅拌器

加药搅拌机是一种常用于水处理、化工、制药等行业的搅拌设备，主要用于药剂的搅拌、溶解和混合。以下是其产品介绍：

结构组成

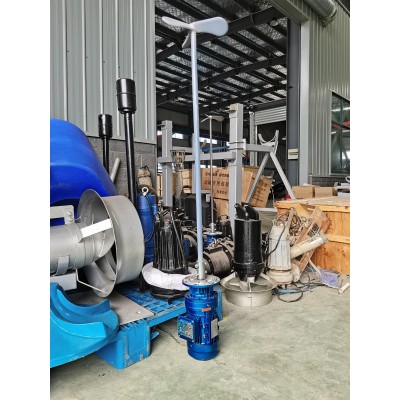

加药搅拌机主要由电机、减速装置、搅拌轴和桨叶等部件组成。电机提供动力，减速装置降低转速并增大扭矩，搅拌轴连接减速装置和桨叶，桨叶则通过旋转实现对药剂的搅拌。

工作原理

加药搅拌机通常采用摆线针轮减速机，其利用 K-H-V 少齿差行星传动原理。输入轴上的双偏心套带动摆线轮做既有公转又有自转的平面运动，摆线轮与针齿轮啮合，实现减速，再通过 W 输出机构将低速自转运动传递给输出轴，带动搅拌桨叶旋转，从而对药剂进行搅拌。

产品特点

• 高效节能：单级传动可达到 1:87 的减速比，效率在 90% 以上，能以较低能耗实现良好的搅拌效果。

• 结构紧凑：采用行星传动原理，输入轴与输出轴在同一心线上，机型尺寸小，占用空间少。

• 运行平稳：摆线针齿啮合齿数多，重叠系数大，机件平衡性能好，振动和噪声低。

• 使用寿命长：主要零件采用高碳铬钢材料，经淬火处理，强度高，部分传动接触采用滚动摩擦，耐磨耐用。

• 维护方便：零件数量少，润滑简单，分解安装容易，维修便捷。

型号参数

不同型号的加药搅拌机在功率、桶容积、轴转速、轴直径等参数上有所不同。以常见的 S 系列为例，S1-09 型号功率为 0.37kW 或 0.55kW，桶容积为 1000L，轴转速为 40-136r/min，轴直径为 18mm，叶轮直径为 20cm。

搅拌桨叶类型

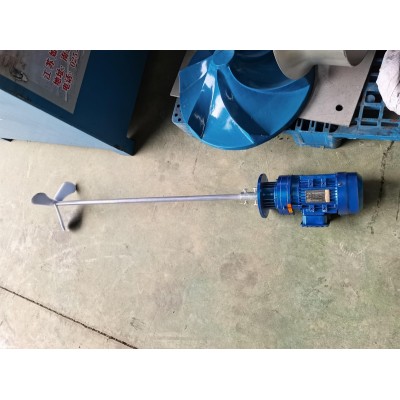

• 推进式搅拌器：结构类似船舶螺旋桨，一般为三片桨叶，能使物料在反应釜内循环流动，上下翻腾效果好，适用于对高黏度液体进行搅拌。

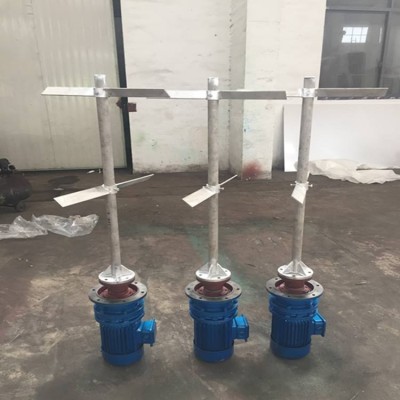

• 桨式搅拌器：叶片一般为 2-4 片，可分为平直桨叶和折叶桨叶，平直桨叶产生径向力，折叶桨叶产生轴向力，适用于低黏度液体、悬浮液及溶解液搅拌。

• 框式搅拌器：直径较大，呈框架结构，与釜壁间隙小，有利于传热，常用于传热、晶析操作和高粘度液体搅拌。

应用领域

加药搅拌机广泛应用于化工、制药、印染、造纸、水处理、环保等领域。如在石化行业的化学剂添加系统、火力发电行业的炉水处理系统、市政给水的生活水消毒及废水处理系统中都有应用。
