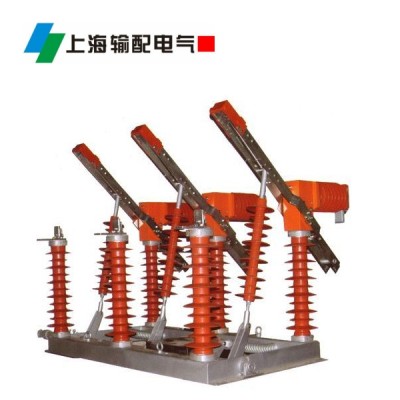

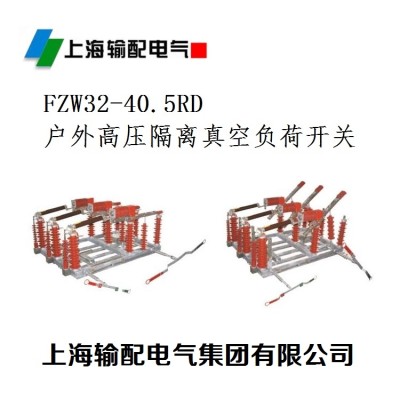

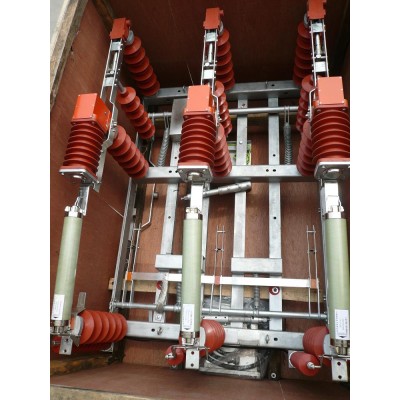

FZW32-40.5型户外高压真空负荷开关
产品使用说明书
FZW32-40.5/630(1250)-25户外高压真空负荷开关(以下简称负荷开关)是由我上海输配电气集团有限公司研制开发、并由我公司首家生产的新一代高压电器产品，经验格的形式试验和长期试运行考核，各项技术性能指标全部达到GB3804和IE标准，适用于额定电压40.5KV、额定电流1250A、三相交流50Hz的供电网络中。
技术数据
序号 | 名称 | 单位 | 参数值 |
1 | 额定电压 | KV | 40.5 |
2 | 额定频率 | Hz | 50 |
3 | 额定电流 | A | 1250 |
4 | 额定有功负载开断电流 | A | 1250 |
5 | 额定闭环开断电流 | A | 1250 |
6 | 5%额定有功负载开断电流 | A | 62.5 |
7 | 额定电缆充电开断电流 | A | 25 |
8 | 1min工频耐受电压：真空断口、相间、相对地/隔离断口 | KV | 68/95/110 |
9 | 雷电冲击耐受电压：相间、相对地/隔离断口 | KV | 185/215 |
10 | 额定短时耐受电流（热稳定） | KA | 25 |
11 | 额定短路持续时间 | S | 4 |
12 | 额定峰值耐受电流（动稳定） | KA | 63 |
13 | 额定短路关合电流 | KA | 63 |
14 | 机械寿命 | 次 | 10000 |
15 | 真空灭弧室触头允许磨损厚度 | mm | 0.6 |
16 | 手动操作力矩 | nm | ≤300 |
17 | 接地刀机械寿命 | 次 | 2000 |
18 | 接地刀动稳定 | kA | 40 |
