燃料电池用碳纸厚度均匀性测试仪 低电阻测试仪使用方法
1.操作步骤
a.连接测试线
b.接通电源并预热
C.选择测试量程
d.设置电流和电阻值
e.开始测试
f.读取测试结果
2.注意事项
a.确保设备正确连接
b.避免干扰和误差
C.定期检查和维护设备

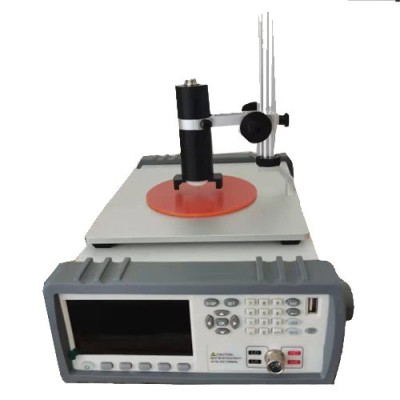

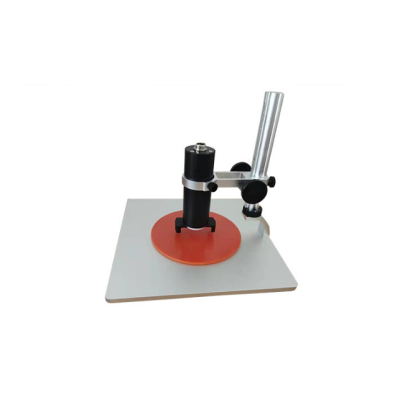

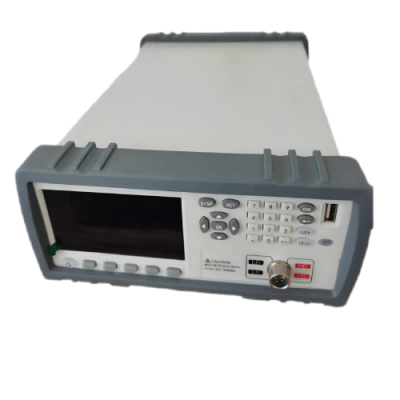

燃料电池用碳纸厚度均匀性测试仪
根据您的问题，我为您整理了双极板低阻电阻率测试仪的标准使用流程和关键注意事项。这类仪器通常用于测量炭纸、碳毡、电极和双极板材料的垂直电阻率及接触电阻。
摇转转柄与读取电阻值
在设定好测量范围后，开始摇转转柄。在摇转过程中，观察检流计的指针是否与平衡相接近（指针近于中心线）。当指针接近中心线时，加快摇转转柄的速度，使其转速达到120r/min。此时，调整“测量标度盘”使指针指向中心线，此时“测量标度盘”上的读数即为待测电阻的电阻值。如果读数过小（例如小于1），说明倍率标度倍数太大，需要减小倍率并重新测量。
双极板电阻率测试仪原理
双极板电阻率测试仪的原理主要基于欧姆定律和四端子法（开尔文接法），通过测量电压降和电流值计算电阻率。以下是具体原理及技术要点：
1. 欧姆定律基础原理
测试仪通过向双极板施加恒定电流（I），测量两端电压降（U），根据公式
R=U/I 计算电阻值。该电阻包含双极板体电阻和接触电阻，需通过四端子法消除引线电阻干扰。
2. 四端子法（开尔文接法）
电流回路：两电流端子注入恒定电流，形成主电流路径。
电压测量：两电压端子仅用于检测电压，因输入阻抗极高，几乎无电流通过，从而避免引线电阻影响。测得电压仅反映双极板实际压降，提升接触电阻测量精度。
3. 垂直方向电阻率测试
针对双极板垂直导电性，样品置于两电极间，施加标准压力（如5-10N），记录不同压强下的电阻值。通过公式
ρ=RA/L（A为接触面积，L为样品厚度）计算电阻率，符合GB/T20042.6标准。
4. 其他辅助技术
电化学阻抗谱法：施加交流电压信号，分析频率响应以研究复杂环境下的接触电阻。
四探针法：用于块体材料电阻率测量，通过多探针布局减少接触误差。
5. 仪器设计特点
力值加载系统：伺服电机控制压力，确保接触稳定性。
镀金电极：降低接触电阻，提升测量一致性。
环境控制：恒温恒湿（如25±2℃）避免材料吸湿影响。
6. 标准与校准
测试前需用标准电阻块校准，验证探针间距（±0.1mm）及压力传感器灵敏度，确保符合ASTMF390等标准
校准步骤
仪器预热与初始检查
开机预热30分钟，验证电压/电流输出稳定性。
通过软件自检功能排查接触电阻补偿模块是否正常。
四探针法校准
将标准电阻块置于测试台，探针垂直对准中心区域，施加标准压力（如5-10N）。
输入标准电阻值，启动自动校准程序，仪器需自动完成多电流点扫描（5组数据取平均）。
参数验证
检查电压-电流曲线线性度（>99%为有效），确保接触电阻补偿功能正常。
若使用垂直方向电阻率测试模式，需同步校准厚度测量模块（千分尺3点取均值）。
环境控制
实验室温度需稳定在25±2℃，湿度≤60%RH，避免材料吸湿影响电阻值。
测试仪及标准设备需在环境中放置至少30分钟以达到热平衡。
设备与工具
使用标准电阻块（如100mΩ）进行校准，其精度需高于测试仪要求的三倍。
检查探针间距（±0.1mm）及压力传感器灵敏度，确保镀金电极无氧化或污染。
测试方法
四端法：
适用于测量低值电阻，通过测量待测电阻两端电压和流经的电流来确定电阻值。
优点：测量准确度高，适用于对电阻值要求较高的场合。
四探针法：
通常用来测量半导体的电阻率，具有不需要校准的优点。
原理：利用四根等间距的探针插入待测样品中，通过测量探针间的电压和电流关系来计算电阻率。
粉末电阻率测试仪：
适用于粉末材料的电阻率测试，如上图所示，通过施加压力于模腔内粉末样品上，实时测量随着样品受到的压强变化而产生的电阻率或电导率数据。
注意事项
选择合适的测试方法：不同的测试方法适用于不同的材料和测试条件，需要根据实际情况选择合适的测试方法。
测量仪器的精度和准确性：测量仪器的精度和准确性对测试结果的影响较大，因此需要选择符合要求的测试仪器，并严格按照操作规程进行测量。
样品处理：在测试前，需要对样品进行适当的处理，如干燥、研磨等，以确保测试结果的准确性。
环境因素：测试环境（如温度、湿度等）也可能对测试结果产生影响，因此需要在相同的测试条件下进行比较和分析。
电阻率
电阻率是材料本身的一种性质，用于描述材料的导电性能。电阻率越小，材料的导电性能越好；反之，电阻率越大，材料的导电性能越差。对于粉末材料而言，电阻率的测试是评估其导电性能的重要手段。
粉末电阻率测试方法
粉末电阻率的测试通常采用四探针法。这种方法利用四根等间距的探针插入粉末样品中，通过测量探针间的电压和电流来计算样品的电阻率。四探针法具有测量准确、操作简便等优点，是粉末电阻率测试的方法。
测试原理
电阻率和导电率的测试基于欧姆定律，即电流通过导体时，导体两端的电压与通过导体的电流成正比，与导体的电阻成反比。电阻率（ρ）和电导率（σ）的关系为：σ = 1/ρ。在测试中，通过测量待测样品两端的电压和流经的电流，可以计算出样品的电阻值，进而求得电阻率或导电率。
电阻测试仪的注意事项
使用前务必详阅使用说明书
在使用电阻测试仪之前，务必详细阅读使用说明书，了解设备的操作方法和注意事项。遵循说明书的指示步骤进行操作，确保测试的准确性和设备的安全。
使用原厂提供的附件
请勿使用非原厂提供的附件，以免发生危险或影响测试结果。确保使用的附件符合设备的要求和标准。
测试仪器必须良好接地
为确保测试过程的安全性，测试仪器必须良好接地。在测试过程中，应确保测试仪器的接地线与大地连接牢固可靠。
操作人员需熟悉操作程序
操作人员必须熟悉电阻测试仪的操作程序方可使用。未经培训或不熟悉操作程序的人员不得擅自使用设备。
禁止随意调节其他按钮
在整个测量过程中，不能随意调节其他按钮或旋钮，以免影响测试结果或损坏设备。
测试完毕后需复位
在测试完毕后，应将电阻测试仪复位至初始状态，然后拆下接线。在拆下接线时，应注意不要损坏设备或接线。
保持设备散热效果及正常运转
请勿将电阻测试仪的狭缝或通风口堵塞，以保持设备的散热效果及正常运转。同时，避免将设备放置在阳光直射、雨淋或潮湿的环境中，以防止设备过热或损坏。
搬运或维修时需先关机并断开电源
在搬运或维修电阻测试仪时，应先关机并将电源线拆掉，以确保设备和人员的安全。
接地电阻测试仪是摒弃了传统的人工手摇发电工作方式，采用的大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地
电阻测试仪。适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值;本表还可测量土壤电阻率及地电压。
接地电阻的指标是衡量各种电器设备安全性能的重要指标之一。它是在大电流(25A或10A)的情况下对接地回路的电阻进行测量，同时也是对接地回路承受大电流的指标的测试，以避免在绝缘性能下降(或损坏)时对人身的伤害。
校准步骤
仪器预热与初始检查?
开机预热30分钟，验证电压/电流输出稳定性。
通过软件自检功能排查接触电阻补偿模块是否正常。
四探针法校准?
将标准电阻块置于测试台，探针垂直对准中心区域，施加标准压力（如5-10N）。
输入标准电阻值，启动自动校准程序，仪器需自动完成多电流点扫描（5组数据取平均）。
参数验证
检查电压-电流曲线线性度（>99%为有效），确保接触电阻补偿功能正常。
若使用垂直方向电阻率测试模式，需同步校准厚度测量模块（千分尺3点取均值）。
